उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी केबल कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | स्थायित्व: | 500 चक्र |
| संपर्क सामग्री: | पीतल, BeCu | सामग्री: | बास |
| डिजाइन मानक:: | आईईसी 60169-17 | प्रकार: | सीधा |
| प्रमुखता देना: | पुरुष स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर,टीएनसी प्रकार आरएफ समाक्षीय कनेक्टर,SFF-50-3-1 केबल आरएफ समाक्षीय कनेक्टर |
||

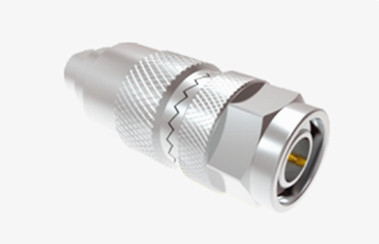

टीएनसी प्रकार पुरुष स्टेनलेस स्टील आरएफ एसएफएफ-50-3-1 केबल के लिए समाक्षीय
टीएनसी श्रृंखला का उत्पाद बीएनसी कनेक्टर का एक थ्रेडेड संस्करण है, जो सुरक्षित कनेक्शन के लिए पेंच थ्रेड से सुसज्जित है। ये कॉम्पैक्ट, थ्रेडेड,पनरोक इकाइयों एक सुसंगत 50 ओम प्रतिबाधा प्रदान करते हैं और DC-11 GHz आवृत्ति सीमा के भीतर काम करते हैं. दो मुख्य प्रकार के टीएनसी कनेक्टर हैंः मानक और रिवर्स ध्रुवीयता. आम तौर पर मरने के लिए कास्ट और ढाला घटकों से बनाया,ये किफायती कनेक्टर विभिन्न व्यावसायिक अनुप्रयोगों के लिए आदर्श हैंयद्यपि उनका प्रदर्शन औद्योगिक या उच्च प्रदर्शन वाले उत्पादों के बराबर नहीं हो सकता है, लेकिन उनका व्यापक रूप से एंटीना कनेक्शन के लिए उपयोग किया जाता है और रडार, वायरलेस संचार,और सामान्य औद्योगिक बाजाररिवर्स पोलरिटी और टीएनसी कनेक्टर के 75 ओम संस्करण भी उपलब्ध हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |

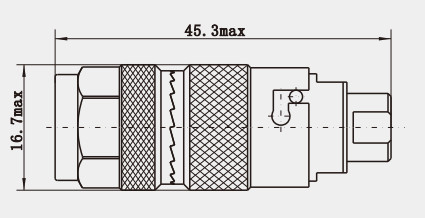

विस्तृत चित्र
विशेषताएं:
1. अच्छा कंपन प्रतिरोध: अन्य प्रकार के कनेक्टर्स की तुलना में, जैसे कि बीएनसी कनेक्टर्स, टीएनसी कनेक्टर्स कंपन, सदमे और अन्य यांत्रिक तनाव के मामले में कंपन प्रतिरोधी हैं,लेकिन अभी भी संकेत संचरण की स्थिरता सुनिश्चित करने के लिए अच्छा विद्युत कनेक्शन प्रदर्शन बनाए रखने.
2उत्कृष्ट यांत्रिक और विद्युत प्रदर्शनः अच्छी यांत्रिक शक्ति और स्थिरता, बाहरी बलों की एक निश्चित डिग्री का सामना करने में सक्षम और आसानी से क्षतिग्रस्त नहीं;विद्युत प्रदर्शन के संदर्भ में, कम सम्मिलन हानि, कम वापसी हानि, उच्च संकेत संचरण दक्षता, जो उच्च गुणवत्ता वाले संकेत संचरण सुनिश्चित कर सकते हैं।
आवेदनः
1कार्यक्रम उत्पादन: प्रसारण टीवी के कार्यक्रम उत्पादन की प्रक्रिया में, टीएनसी कनेक्टर का उपयोग कैमरों जैसे सिग्नल अधिग्रहण उपकरण को जोड़ने के लिए किया जाता है,माइक्रोफ़ोन और वीडियो/ऑडियो प्रोसेसिंग उपकरण जो उच्च गुणवत्ता वाले ऑडियो/वीडियो सिग्नल को पोस्ट-प्रोडक्शन सिस्टम में प्रसारित करने के लिए सुनिश्चित करते हैं ताकि कार्यक्रम उत्पादन की सुचारू प्रगति सुनिश्चित हो सके.
2सिग्नल प्रसारण और वितरण: प्रसारण और टेलीविजन संकेतों के प्रसारण और वितरण नेटवर्क में, जैसे केबल टेलीविजन नेटवर्क,टीएनसी कनेक्टर का उपयोग सिग्नल एम्पलीफायरों को जोड़ने के लिए किया जा सकता है, वितरक और अन्य उपकरण टेलीविजन स्टेशन से हजारों घरों में टेलीविजन संकेतों को प्रसारित करने के लिए, यह सुनिश्चित करने के लिए कि दर्शक स्पष्ट और स्थिर टेलीविजन कार्यक्रम प्राप्त कर सकें।
नोटः
हमारे पास 10,000 से अधिक प्रकार केटीएनसी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
