उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी आरएफ कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | डिज़ाइन मानक: | आईईसी 60169-17 |
| संपर्क सामग्री: | पीतल, BeCu | स्थायित्व: | 500 चक्र |
| प्रकार: | आरए | आवेदन: | आरएफ |
| लिंग: | नर | ||
| प्रमुखता देना: | टीएनसी प्रकार आरएफ समाक्षीय कनेक्टर,स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर,राइट एंगल आरएफ कोएक्सियल कनेक्टर |
||

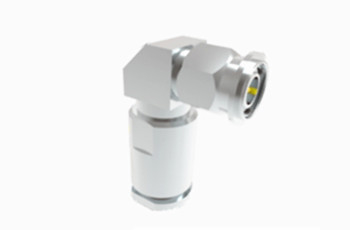

स्टेनलेस स्टील टीएनसी प्रकार पुरुष दाएं कोण आरएफ समाक्षीय कनेक्टर
टीएनसी श्रृंखला बीएनसी कनेक्टर का एक थ्रेडेड पुनरावृत्ति प्रस्तुत करती है, जो इसके पेंच-थ्रेड संभोग द्वारा प्रतिष्ठित है और लघु, थ्रेडेड,एक स्थिर 50 ओम प्रतिबाधा के साथ पनरोक इकाइयों. ये कनेक्टर DC से 11 GHz तक की आवृत्ति सीमा में प्रभावी ढंग से काम करते हैं। दो प्रकार उपलब्ध हैंः मानक और रिवर्स ध्रुवीयता। डाई-कास्ट और मोल्ड सामग्री से निर्मित,ये लागत प्रभावी कनेक्टर प्रीमियम औद्योगिक ग्रेड उत्पादों के प्रदर्शन से मेल नहीं खा सकते हैं लेकिन कई वाणिज्यिक अनुप्रयोगों के लिए उपयुक्त हैं. एंटीना कनेक्शन में व्यापक रूप से उपयोग किए जाने वाले, टीएनसी कनेक्टर विमानन, संचार और विभिन्न औद्योगिक क्षेत्रों में व्यापक उपयोग पाते हैं। इसके अतिरिक्त,विपरित ध्रुवीयता और 75 ओम वेरिएंट विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करते हैं.
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |
विशेषताएं:
1पर्यावरण के प्रति अच्छा प्रतिरोधः आम तौर पर पीतल या स्टेनलेस स्टील से बने होते हैं, सतह उपचार में जंग प्रतिरोध में सुधार और सेवा जीवन को लम्बा करने के लिए निकेल-प्लेट या गोल्ड-प्लेट शामिल हो सकते हैं,बाहर इस्तेमाल किया जा सकता है, नम, धूल और अन्य कठोर वातावरण।
2बहु-प्लगिंगः क्षति के बिना कम से कम 500 प्लगिंग और अनप्लगिंग ऑपरेशन का सामना करने में सक्षम,जो विशेष रूप से उन अनुप्रयोगों में महत्वपूर्ण है जिनके लिए लगातार कनेक्शन और डिस्कनेक्शन की आवश्यकता होती है.
आवेदनः
1विमानन नियंत्रण: विमानन नियंत्रण प्रणाली में, विमानन संचार की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए संबंधित रेडियो उपकरणों के कनेक्शन के लिए टीएनसी महिला कनेक्टरों का उपयोग किया जाता है।
2चिकित्सा उपकरण: कुछ चिकित्सा उपकरणों में, जैसे कि एमआरआई (चुंबकीय अनुनाद इमेजिंग) और अल्ट्रासाउंड उपकरण,उच्च सटीक चिकित्सा पता लगाने और निदान प्राप्त करने के लिए सेंसर और सिग्नल प्रोसेसिंग इकाइयों को जोड़ने के लिए टीएनसी कनेक्टर का उपयोग किया जाता है.

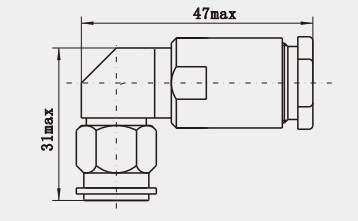

का विस्तृत चित्रस्टेनलेस स्टील टीएनसी प्रकार पुरुष दाएं कोण आरएफ समाक्षीय कनेक्टर :
इकाई: ((मिमी)
नोटः
हमारे पास 10,000 से अधिक प्रकार केटीएनसी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
