उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी केबल कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | स्थायित्व: | 500 चक्र |
| संपर्क सामग्री: | पीतल, BeCu | सामग्री: | बास |
| डिजाइन मानक:: | आईईसी 60169-17 | प्रकार: | सीधा |
| प्रमुखता देना: | MF147B आरएफ समाक्षीय कनेक्टर,टीएनसी पुरुष आरएफ समाक्षीय कनेक्टर,निकेल लेपित आरएफ समाक्षीय कनेक्टर |
||

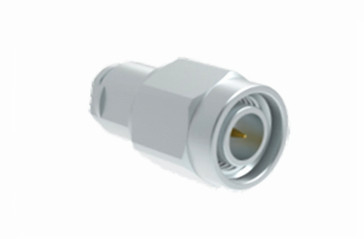

2.टीएनसी पुरुष निकेल लेपित सामग्री आरएफ समाक्षीय कनेक्टर के लिए MF147A/MF147B केबल
टीएनसी श्रृंखला बीएनसी कनेक्टर का एक घुमावदार अनुकूलन है, जो पेंच धागे द्वारा विशेषता है जो सुरक्षित युग्मन की सुविधा प्रदान करते हैं। ये कॉम्पैक्ट, घुमावदार,जलरोधक कनेक्टर एक स्थिर 50 ओम प्रतिबाधा बनाए रखते हैं और DC से 11 GHz आवृत्ति सीमा के भीतर काम करने के लिए डिज़ाइन किए गए हैंटीएनसी कनेक्टर्स के दो प्रकार हैंः मानक और रिवर्स ध्रुवीयता। जबकि डाई-कास्ट और मोल्ड सामग्री से निर्मित,उन्हें औद्योगिक या उच्च प्रदर्शन वाले विकल्पों की तुलना में अधिक किफायती और थोड़ा कम प्रदर्शन करने के लिएआमतौर पर एंटीना कनेक्शन में नियोजित, टीएनसी कनेक्टर भी रडार सिस्टम, वायरलेस संचार, और व्यापक औद्योगिक क्षेत्रों में अनुप्रयोग पाते हैं।अतिरिक्त, रिवर्स पोलरिटी और टीएनसी कनेक्टर्स के 75 ओम संस्करण भी उपलब्ध हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |

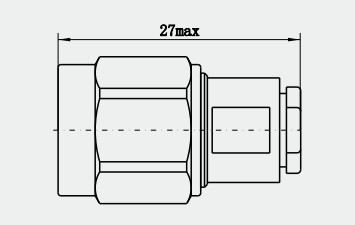

विस्तृत चित्र
विशेषताएं:
1संक्षारण प्रतिरोध और स्थायित्व: इसमें संक्षारण प्रतिरोध, स्थायित्व, धूल प्रतिरोधी और अन्य गुण हैं, जो बाहरी अनुप्रयोगों के लिए उपयुक्त हैं,और इसकी सामग्री और सतह उपचार इसे कठोर वातावरण में लंबे समय तक स्थिर रूप से काम करने में सक्षम बनाता है.
2उच्च यांत्रिक शक्तिः आमतौर पर पीतल, स्टेनलेस स्टील और अन्य धातु सामग्री से बने, अच्छी यांत्रिक शक्ति के साथ, बाहरी बल और तनाव की एक निश्चित डिग्री का सामना कर सकते हैं।
आवेदनः
1फील्डबस कनेक्शनः औद्योगिक स्वचालन नियंत्रण प्रणाली में, टीएनसी केबल कनेक्टर का उपयोग फील्डबस उपकरणों को जोड़ने के लिए किया जा सकता है, जैसे प्रोग्राम योग्य लॉजिक कंट्रोलर (पीएलसी),वितरित नियंत्रण प्रणाली (डीसीएस) और अन्य संचार केबल, उपकरणों के बीच डेटा ट्रांसमिशन और नियंत्रण आदेशों की बातचीत को महसूस करने के लिए, औद्योगिक उत्पादन के स्वचालन और दक्षता की डिग्री में सुधार करने के लिए।
2सेंसर और एक्ट्यूएटर कनेक्शन: विभिन्न औद्योगिक सेंसर और एक्ट्यूएटर जैसे तापमान सेंसर, दबाव सेंसर, मोटर ड्राइव आदि को जोड़ने के लिए उपयोग किया जाता है।नियंत्रण प्रणाली के लिए सेंसर द्वारा पता लगाया संकेतों को प्रेषित करने के लिए, और एक ही समय में नियंत्रण निर्देशों को एक्ट्यूएटरों को प्रसारित करते हैं, उत्पादन प्रक्रिया की सटीक निगरानी और नियंत्रण को महसूस करने के लिए।
नोटः
हमारे पास 10,000 से अधिक प्रकार केटीएनसी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
