उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी केबल कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | स्थायित्व: | 500 चक्र |
| संपर्क सामग्री: | पीतल, BeCu | सामग्री: | पीतल |
| डिजाइन मानक:: | आईईसी 60169-17 | प्रकार: | सीधा |
| प्रमुखता देना: | 4-छेद फ्लैंज आरएफ समाक्षीय कनेक्टर,पीतल आरएफ समाक्षीय कनेक्टर,CXN3506 आरएफ समाक्षीय कनेक्टर |
||

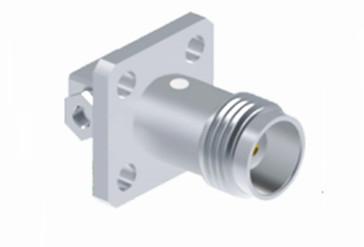

टीएनसी राइट एंगल 4-होल फ्लैंज महिला आरएफ कोएक्सियल कनेक्टर CXN3506/MF108A के लिए
टीएनसी सीरीज का उत्पाद बीएनसी कनेक्टर का एक थ्रेडेड संस्करण है, जो संभोग के लिए अपने पेंच धागे से प्रतिष्ठित है। ये लघु, थ्रेडेड,और वाटरप्रूफ आरएफ कनेक्टर एक स्थिर 50 ओम प्रतिबाधा बनाए रखते हैं और DC-11 GHz आवृत्ति सीमा के भीतर काम करने के लिए डिज़ाइन किए गए हैं. दो मुख्य प्रकार के टीएनसी कनेक्टर हैंः मानक और रिवर्स ध्रुवीयता। मुख्य रूप से डाई-कास्ट और मोल्ड घटकों से निर्मित,ये लागत प्रभावी कनेक्टर व्यापक व्यावसायिक अनुप्रयोगों के लिए उपयुक्त हैं, हालांकि उनका प्रदर्शन औद्योगिक या उच्च प्रदर्शन ग्रेड उत्पादों के बराबर नहीं हो सकता है। टीएनसी कनेक्टर का व्यापक रूप से एंटीना कनेक्शन के लिए उपयोग किया जाता है और रडार, वायरलेस,संचारइसके अतिरिक्त, रिवर्स पोलरिटी और टीएनसी कनेक्टर के 75 ओम संस्करण भी उपलब्ध हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |

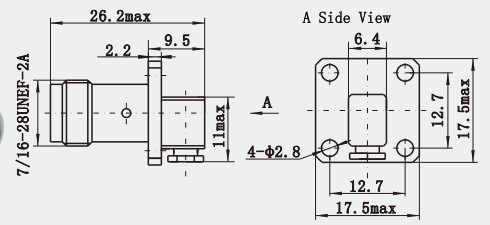

विस्तृत चित्र
विशेषताएं:
1उच्च यांत्रिक शक्ति और स्थायित्वः आम तौर पर पीतल या स्टेनलेस स्टील से बने होते हैं, सतह उपचार में निकेल या सोने की चादरें शामिल हो सकती हैं,आसानी से क्षति के बिना प्लगिंग और अनप्लगिंग संचालन के सैकड़ों बार का सामना कर सकते हैं, लेकिन एक निश्चित स्तर के तन्य शक्ति और दबाव का भी सामना कर सकता है, विभिन्न कठोर वातावरणों के लिए उपयुक्त है।
2अच्छा जलरोधक प्रदर्शनः कनेक्टर भाग एक सील संरचना को अपनाता है जिसमें अच्छा जलरोधक प्रदर्शन होता है, जो बाहरी और अन्य नम वातावरण के लिए उपयुक्त है।
आवेदनः
1उपग्रह नेविगेशन माप एंटीना: भूगर्भिक सर्वेक्षण और मानचित्रण, महासागरीय सर्वेक्षण, जलमार्ग सर्वेक्षण, ड्रेजिंग सर्वेक्षण, भूकंपीय निगरानी के परिदृश्यों में,पुल विरूपण की निगरानी, भूस्खलन की निगरानी, और घाट आदि का स्वचालित संचालन, टीएनसी कनेक्टर उपग्रह नेविगेशन माप एंटीना को बाहरी उपकरण से जोड़ता है,वायरलेस संकेतों को प्रसारित करता है और बिजली की आपूर्ति करता है.
2- एयरोस्पेस क्षेत्र: विमानन नियंत्रण: विमानन नियंत्रण प्रणाली में,विमानन संचार की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए संबंधित रेडियो उपकरणों के कनेक्शन के लिए टीएनसी महिला कनेक्टर का उपयोग किया जाता है.
नोटः
हमारे पास 10,000 से अधिक प्रकार केटीएनसी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
