उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय कनेक्टर | चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | आवृति सीमा: | डीसी ~ 11GHz |
| मॉडल: | एन-जे206जी-1 | लिंग: | महिला |
एन-प्रकार के कनेक्टर एक प्रकार के थ्रेडेड समाक्षीय कनेक्टर हैं जो अपने उत्कृष्ट एंटी-हिंसक गुणों और विद्युत प्रदर्शन के लिए जाने जाते हैं, जिनकी विशिष्ट आवृत्ति सीमा 11 गीगाहर्ट्ज तक होती है।वे 18 गीगाहर्ट्ज तक प्रभावी ढंग से काम कर सकते हैंये कनेक्टर बहुमुखी हैं और विभिन्न प्रकार के आरएफ केबलों के साथ संगत हैं, जिससे उन्हें विमानन, एयरोस्पेस, रडार सिस्टम, माइक्रोवेव संचार,डिजिटल संचार, और परीक्षण और माप उपकरण।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल, सोना चढ़ाना |
| स्त्री | फॉस्फोर कांस्य, सोने से ढँका हुआ | |
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित निष्क्रिय |
| शेल / आवास | पीतल | सोने से ढँका हुआ |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |

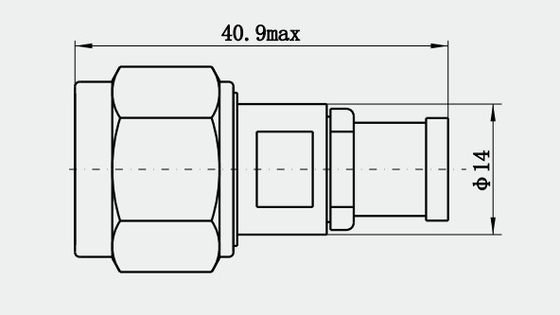

विस्तृत चित्र
विशेषताएं:
1बाहरी कंडक्टर: आमतौर पर धातु सामग्री से बना, अच्छी विद्युत चालकता और यांत्रिक शक्ति के साथ, न केवल संकेत संचरण सर्किट के रूप में,लेकिन आंतरिक भागों को ठीक करने और उनकी रक्षा करने में भी भूमिका निभाते हैं.
2. आंतरिक कंडक्टर: धातु सामग्री से भी बने होते हैं, और बाहरी कंडक्टर एक साथ सिग्नल ट्रांसमिशन चैनल बनाते हैं,डिजाइन कम नुकसान और उच्च दक्षता के संकेत संचरण सुनिश्चित करने की जरूरत है.
3. इन्सुलेटर: आंतरिक और बाहरी कंडक्टरों के बीच स्थित, दोनों को अलग करने के लिए उपयोग किया जाता है, सिग्नल शॉर्ट-सर्किट को रोकने के लिए, सामग्री को आमतौर पर डायलेक्ट्रिक स्थिरता के लिए चुना जाता है,अच्छा तापमान प्रतिरोध.
4तालाबंदी तंत्रः तेजी से और विश्वसनीय कनेक्शन प्राप्त करने के लिए ताले के घूर्णन के माध्यम से घुमावदार कनेक्शन का उपयोग,इस डिजाइन कंपन या सदमे के माहौल में कनेक्टर भी एक स्थिर कनेक्शन बनाए रख सकते हैं बनाता है.
अनुप्रयोग:
1वायरलेस संचार उपकरण: एन प्रकार के स्प्लिस केबल आरएफ कनेक्टर वायरलेस संचार उपकरण, जैसे बेस स्टेशन, एंटीना सिस्टम,माइक्रोवेव ट्रांसमिशन उपकरण आदिइसकी व्यापक बैंडविड्थ ट्रांसमिशन विशेषताएं और स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए कम हानि प्रदर्शन।
2ऑटोमोटिव इलेक्ट्रॉनिक उपकरण: ऑटोमोटिव इलेक्ट्रॉनिक्स में सुधार के साथ, एन-प्रकार के कनेक्टर का उपयोग कार रडार, नेविगेशन सिस्टम,वायरलेस चार्जिंग और उच्च आवृत्ति संकेत संचरण की मांग को पूरा करने के लिए अन्य उपकरण.
3चिकित्सा उपकरण: चिकित्सा उपकरणों के क्षेत्र में, एन प्रकार के कनेक्टिंग केबल आरएफ कनेक्टर का उपयोग चिकित्सा उपकरणों की वायरलेस निगरानी, डेटा ट्रांसमिशन आदि के लिए किया जा सकता है।सटीकता और वास्तविक समय में चिकित्सा डेटा सुनिश्चित करने के लिए.
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टरमिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
