उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय कनेक्टर | चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | आवृति सीमा: | डीसी ~ 11GHz |

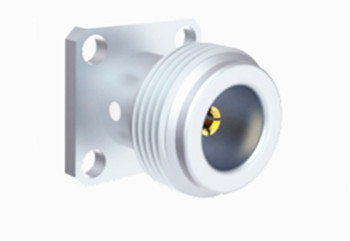

| मॉडल: | एन-KFB2G-15 | लिंग: | महिला |
| प्रमुखता देना: | अर्ध-कठोर N महिला समाक्षीय कनेक्टर,DC-11GHz N महिला समाक्षीय कनेक्टर,स्टेनलेस स्टील N महिला समाक्षीय कनेक्टर |
||
एन-प्रकार के कनेक्टर ग्रिड वाले समाक्षीय युग्मन हैं जो अपने मजबूत एंटी-हिंसक गुणों और उत्कृष्ट विद्युत विशेषताओं के लिए जाने जाते हैं। हमारे मॉडल 18 गीगाहर्ट्ज तक प्रभावी रूप से काम कर सकते हैं।ये कनेक्टर बहुमुखी हैं, विभिन्न प्रकार के आरएफ केबलों के साथ संगत है, और व्यापक रूप से विमानन, एयरोस्पेस, रडार सिस्टम, माइक्रोवेव संचार, डिजिटल प्रसारण, और परीक्षण और माप उपकरणों में उपयोग किया जाता है।
हम विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए एन-प्रकार के कनेक्टरों की एक विस्तृत श्रृंखला के लिए अनुकूलन सेवाएं प्रदान करते हैं।
हम विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के एन-प्रकार के कनेक्टर और एडेप्टर के लिए अनुकूलन सेवाएं प्रदान करते हैं। चाहे आपको सीधे या सही कोण विन्यास की आवश्यकता हो,फ्लैंग माउंट या बुलचेड माउंट विकल्प, हम अपने उत्पादों को आपकी विशिष्ट आवश्यकताओं के अनुरूप बना सकते हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल, सोना चढ़ाना |
| स्त्री | फॉस्फोर कांस्य, सोने से ढँका हुआ | |
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित निष्क्रिय |
| शेल / आवास | पीतल | सोने से ढँका हुआ |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |

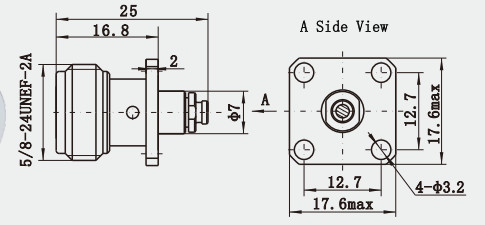

विस्तृत चित्र
विशेषताएं:
1समाप्ति विधि
स्नैप / Solder.
क्रिम/सोल्डर।
क्षेत्र विनिमेय प्रकार।
वेल्डेड या सोल्डर्ड/सोल्डर्ड
2आकार वर्गीकरण
सीधा प्रकार या सही कोण प्रकार।
चार छेद वाला फ्लैंज प्रकार, प्रेस-इन प्रकार, बुलचेड प्रकार, दो छेद वाला पैनल प्रकार, चार छेद वाला पैनल प्रकार या नॉन-फिट प्रकार
अनुप्रयोग:
1. एयरोस्पेस: एयरोस्पेस क्षेत्र में, एन-प्रकार आरएफ समाक्षीय कनेक्टर भी एक महत्वपूर्ण भूमिका निभाते हैं। यह कठोर पर्यावरणीय परिस्थितियों का सामना कर सकता है, जैसे उच्च तापमान, निम्न तापमान, आर्द्रता, आदि।और संकेत संचरण की विश्वसनीयता सुनिश्चित करने के लिए एक स्थिर कामकाजी स्थिति बनाए रखने.
2रडार प्रणाली: चूंकि एन प्रकार के आरएफ समाक्षीय कनेक्टर 18 गीगाहर्ट्ज तक सिग्नल आवृत्ति सीमा का समर्थन करते हैं, इसलिए उनका व्यापक रूप से रडार प्रणाली में भी उपयोग किया जाता है।यह उच्च आवृत्ति संकेत संचरण के लिए रडार प्रणाली की मांग को पूरा कर सकते हैं.
3परीक्षण उपकरण: एन प्रकार के आरएफ समाक्षीय कनेक्टर भी परीक्षण उपकरणों का एक अनिवार्य हिस्सा हैं।इसकी कई कनेक्शन विधियां और अच्छी संगतता इसे विभिन्न परीक्षण परिदृश्यों की जरूरतों को पूरा करने में सक्षम बनाती है.
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| मिलीमीटर वेव कनेक्टर्स ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
