उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| चढ़ाना: | सोना मढ़वाया/निकल मढ़वाया | प्रतिबाधा: | 50Ω |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ-9001-2015 | ढांकता हुआ: | पीएलएफ |
| प्रकार: | आरएफ कनेक्टर | लिंग: | महिला |
| स्थायित्व: | 500 चक्र | ||
| प्रमुखता देना: | स्टेनलेस स्टील महिला फ्लैंज आरएफ कनेक्टर,1.0 सीरीज महिला फ्लैंज आरएफ कनेक्टर |
||

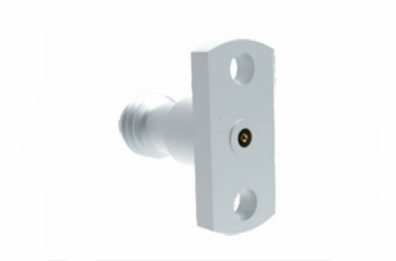

स्टेनलेस स्टील 1.0 सीरीज महिला फ्लैंज आरएफ कनेक्टर मिलान पिनφ0.23 छेद गहराई 1 मिमी
1.0 श्रृंखला कनेक्टर एक उच्च प्रदर्शन मिलीमीटर तरंग कनेक्टर एक हवा इंटरफ़ेस थ्रेडेड कनेक्शन के साथ 110GHz तक के उपयोग के लिए डिज़ाइन किया गया है। यह एक छोटे आकार, हल्के डिजाइन का दावा करता हैअति-उच्च आवृत्ति क्षमता, और विश्वसनीय कनेक्टिविटी। यह मिलीमीटर तरंग संचार और रडार प्रणालियों में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए अत्यधिक उपयुक्त बनाता है।
विनिर्देश:
| विद्युत विशेषताएं | |
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी ~ 110गीगाहर्ट्ज |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 250VRMS* |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ |
| वीएसडब्ल्यूआर | ≤1.1+0.005f |
| गुणवत्ता ग्रेड | उच्च प्रदर्शन ग्रेड |
| सामग्री और यांत्रिक गुण | |
| केंद्र कंडक्टर | बेरीलियमकांस्य जीपुरानी चादरें |
| बाहरी कंडक्टर | पीतल,जीपुरानी चादरेंस्टेनलेस स्टील निष्क्रियता |
| इन्सुलेशनDविद्युत | पीएलएफ |
| तापमान सीमा | -55 ~ +125°C |
विशेषताएं:
1.0 मिमी तरंग रेडियो आवृत्ति समाक्षीय कनेक्टर के निर्माण में उच्च गुणवत्ता वाली सामग्री चयन और सख्त प्रक्रिया नियंत्रण सहित सटीक मशीनिंग तकनीक शामिल है।विशेष रूप से एडाप्टर भाग के लिए, इसके डिजाइन को कम प्रतिबिंब और उच्च दोहराव सुनिश्चित करना चाहिए, जो परीक्षण सटीकता सुनिश्चित करने के लिए महत्वपूर्ण कारक हैं।और समाक्षीय-वेवगाइड और समाक्षीय-माइक्रोस्ट्रिप एडाप्टर, सभी उत्कृष्ट स्थिर तरंग अनुपात और वापसी हानि प्रदर्शन प्रदर्शित करते हैं, माप त्रुटियों को कम करने और संकेत संचरण गुणवत्ता में सुधार करने में मदद करते हैं।
रूपरेखा चित्र (मिमी) और चित्र
स्टेनलेस स्टील 1.0 सीरीज महिला फ्लैंज आरएफ कनेक्टर मिलान पिनφ0.23 छेद गहराई 1 मिमी
आवेदनः
* रडार प्रणाली: आधुनिक रडार प्रणालियों में, विशेष रूप से अंतरिक्ष की बाधाओं के अनुरूप कॉम्पैक्ट घटकों की आवश्यकता होती है, 1.0 मिमी तरंग आरएफ समाक्षीय कनेक्टर व्यापक रूप से अपने उच्च प्रदर्शन और कॉम्पैक्ट डिजाइन के लिए अपनाया जाता है.
* उपग्रह संचार: उपग्रह संचार उपकरण अक्सर संकेत प्रसारण के लिए मिलीमीटर तरंग बैंड का उपयोग करते हैं और यह कनेक्टर एक विश्वसनीय कनेक्शन विधि प्रदान करता है।संकेत स्थिरता और संचार विश्वसनीयता सुनिश्चित करना.
उत्पाद सूचीः
| आरएफ एडाप्टर |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| आरएफ केबल के इकट्ठे |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
अन्य 1.0 मिमी आरएफ एडाप्टर
1. 1.0 मिमी महिला से महिला आरएफ एडाप्टर
(मॉडल नं.: 1.0-KK)
2. 1.0 मिमी पुरुष से पुरुष आरएफ एडाप्टर
(मॉडल नं.: 1.0-JJ)
नोटः
हमारे पास 10,000 से अधिक प्रकार केएडाप्टर,यदि आप जो कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमसे संपर्क करेंls.
