उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| चढ़ाना: | सोने से मढ़वाया/पासिवेशन | प्रतिबाधा: | 50Ω |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ-9001-2015 | ढांकता हुआ: | पीईआई/पीएलएफ |
| प्रकार: | आरएफ कनेक्टर | लिंग: | नर |
| स्थायित्व: | 500 चक्र | ||
| प्रमुखता देना: | स्टेनलेस स्टील आरएफ केबल कनेक्टर,लचीला आरएफ केबल कनेक्टर,2#अर्ध-कठोर आरएफ केबल कनेक्टर |
||

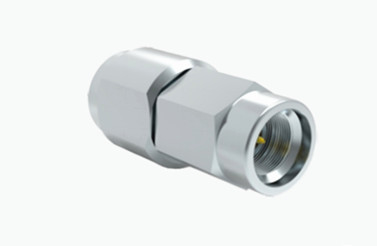

एमएसएसएम आरएफ केबल कनेक्टर नर स्टेनलेस स्टील के लिए 2# अर्ध-कठोर/लचीला केबल
एमएसएसएम उत्पाद लाइन में उच्च-प्रदर्शन वाले मिलीमीटर-लहर कनेक्टर शामिल हैं जो 40GHz तक की आवृत्तियों को संभाल सकते हैं।वे हवा इंटरफेस घुमावदार कनेक्शन का उपयोग करते हैं और एसएसएमए श्रृंखला कनेक्टर के साथ विनिमेय हैं. उनके छोटे आकार, हल्के वजन, उच्च
ऑपरेटिंग आवृत्ति, और विश्वसनीय कनेक्शन, MSSM श्रृंखला कनेक्टर व्यापक रूप से उच्च आवृत्ति माइक्रोवेव माप और मिलीमीटर-तरंग उपकरणों में उपयोग किया जाता है।
विनिर्देश:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | |
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी~40गीगाहर्ट्ज |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ |
| वीएसडब्ल्यूआर | ≤1.07+0.007f |
| गुणवत्ता ग्रेड | उच्च प्रदर्शन ग्रेड |
| सामग्री और यांत्रिक गुण | |
| केंद्र कंडक्टर | बेरीलियमकांस्य जीपुरानी चादरें |
| बाहरी कंडक्टर | बेरीलियमकांस्य जीपुरानी चादरेंस्टेनलेस स्टील निष्क्रियता |
| इन्सुलेशनDविद्युत | पीएलएफ/पीईआई |
| तापमान सीमा | -55 ~ +125°C |
विशेषताएं:
* परिशुद्धता मशीनिंग और मैनुअल असेंबलीः उनके छोटे आकार और परिशुद्धता आवश्यकताओं के कारण, एमएसएसएम कनेक्टर भागों का मशीनिंग मुख्य रूप से टर्न पर किया जाता है,मुख्य रूप से हाथ से किए जाने वाले असेंबली कार्य के साथ.
* एकीकृत आंतरिक कार्य: बुनियादी कनेक्टिविटी के अलावा, एमएसएसएम कनेक्टर आंतरिक कार्य जैसे फ़िल्टरिंग, चरण समायोजन,और बहुक्रियाशील उपकरणों की जरूरतों को पूरा करने के लिए मिश्रण.
* परिशुद्धता मशीनिंग और मैनुअल असेंबलीः उनके छोटे आकार और परिशुद्धता आवश्यकताओं के कारण, एमएसएसएम कनेक्टर भागों का मशीनिंग मुख्य रूप से टर्न पर किया जाता है,मुख्य रूप से हाथ से किए जाने वाले असेंबली कार्य के साथ.

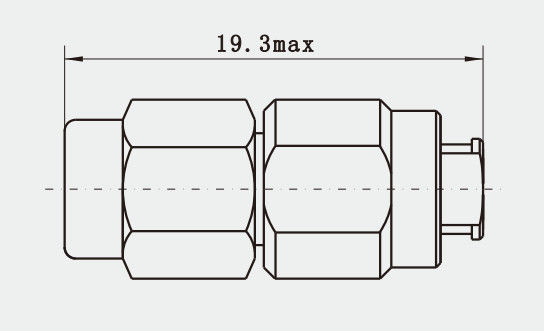

रूपरेखा चित्र (मिमी) और चित्र एमएसएसएम आरएफ केबल कनेक्टर नर स्टेनलेस स्टील के लिए 2# अर्ध-कठोर/लचीला केबल
आवेदनः
* परीक्षण और माप उपकरणः आरएफ सिग्नल जनरेटर, नेटवर्क विश्लेषक और अन्य परीक्षण और माप उपकरण स्थिर संदर्भ संकेतों और माप परिणामों को प्रसारित करने के लिए एमएसएसएम कनेक्टर का उपयोग करते हैं,जो परीक्षण सटीकता में सुधार के लिए महत्वपूर्ण है.
चिकित्सा उपकरण: कुछ चिकित्सा इमेजिंग उपकरण जैसे एमआरआई और सीटी स्कैनर उच्च गुणवत्ता वाली छवि संकेत संचरण सुनिश्चित करने के लिए एमएसएसएम आरएफ समाक्षीय कनेक्टर का भी उपयोग करते हैं।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| आरएफ केबल के इकट्ठे |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
अन्य 1.0 मिमी आरएफ एडाप्टर
1. 1.0 मिमी महिला से महिला आरएफ एडाप्टर
(मॉडल नं.: 1.0-KK)
2. 1.0 मिमी पुरुष से पुरुष आरएफ एडाप्टर
(मॉडल नं.: 1.0-JJ)
नोटः
हमारे पास 10,000 से अधिक प्रकार केएडाप्टर,यदि आप जो कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमसे संपर्क करेंls.
