उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| इंटरफेस: | पीएलएफ | चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | प्रमाणपत्र: | आईएसओ-9001-2015, आईएसओ-14001-2015 |
| सामग्री: | स्टेनलेस स्टील | प्रकार: | मिमीडब्ल्यू कनेक्टर |
| लिंग: | नर | स्थायित्व: | 500 चक्र |
| प्रमुखता देना: | MF152A आरएफ केबल कनेक्टर,1.0 मिमी आरएफ केबल कनेक्टर,स्टेनलेस स्टील आरएफ केबल कनेक्टर |
||
1.0mm श्रृंखला स्टेनलेस स्टील पुरुष प्लग आरएफ केबल कनेक्टर के लिए MF152A
1.0 श्रृंखला कनेक्टर 110GHz तक के उपयोग आवृत्ति के साथ एक उच्च प्रदर्शन मिलीमीटर तरंग कनेक्टर है। यह एक हवा इंटरफ़ेस थ्रेडेड कनेक्शन का उपयोग करता है और एक छोटे आकार का दावा करता है,हल्का निर्माणअन्य लाभों के बीच, अल्ट्रा-उच्च आवृत्ति उपयोग और विश्वसनीय कनेक्शन। यह इसे मिलीमीटर तरंग संचार और रडार प्रणालियों में अनुप्रयोगों के लिए उपयुक्त बनाता है।
विनिर्देश:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | |
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी ~ 110गीगाहर्ट्ज |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 250VRMS* |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ |
| वीएसडब्ल्यूआर | ≤1.1+0.005f |
| सामग्री और यांत्रिक गुण | |
| केंद्र कंडक्टर | बेरीलियमकांस्य जीपुरानी चादरें |
| बाहरी कंडक्टर | बेरीलियमकांस्य जीपुरानी चादरेंस्टेनलेस स्टील निष्क्रियता |
| इन्सुलेशनDविद्युत | पीएलएफ |
| तापमान सीमा | -55 ~ +125°C |
विशेषताएं:
1. अल्ट्रा-वाइडबैंड क्षमता
*व्यापक आवृत्ति कवरेजः 1.0 मिमी कनेक्टर DC से 110GHz तक अल्ट्रा-वाइडबैंड आवृत्ति रेंज को कवर करता है।यह सुविधा परीक्षण प्रक्रिया को काफी सरल बनाती है क्योंकि सीधी धारा से मिलीमीटर तरंग बैंड तक परीक्षण के लिए विभिन्न कनेक्टरों को बदलने की आवश्यकता नहीं है.
* कनेक्शनों की संख्या में कमीः इसकी ब्रॉडबैंड क्षमता के कारण, 1.0 मिमी कनेक्टर परीक्षण के दौरान आवश्यक कनेक्टर परिवर्तनों की संख्या को कम करता है, जिससे परीक्षण दक्षता में सुधार होता है।
2परिशुद्धता ग्रेड वर्गीकरण
अनुप्रयोग भेदः सामान्य प्रयोजन ग्रेड मुख्य रूप से कनेक्टरों और केबल इकट्ठा करने के लिए प्रयोग किया जाता है, सामान्य सटीकता आवश्यकताओं के लिए उपयुक्त है,जबकि प्रयोगशाला परिशुद्धता ग्रेड उच्च परिशुद्धता माप और परीक्षण के लिए प्रयोग किया जाता है.

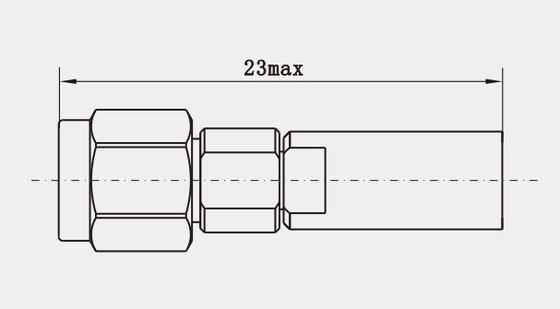

रूपरेखा चित्र (मिमी) और चित्र

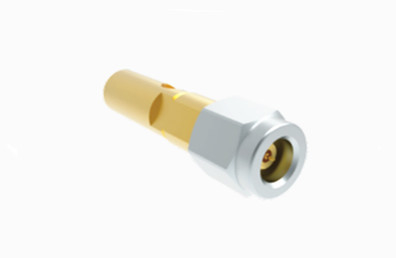

1.0mm श्रृंखला स्टेनलेस स्टील पुरुष प्लग आरएफ केबल कनेक्टर के लिए MF152A
आवेदनः
1मिलीमीटर तरंग संचार प्रणाली
*उच्च डेटा दरेंः 1.0 मिमी कनेक्टर 110 गीगाहर्ट्ज तक की आवृत्तियों का समर्थन करता है, जो मिलीमीटर तरंग संचार प्रणालियों के लिए आवश्यक अति-उच्च डेटा दर संचरण को सक्षम करता है।इन प्रणालियों को संकेत अखंडता बनाए रखने के लिए कनेक्टर के व्यापक बैंडविड्थ और कम हानि विशेषताओं पर निर्भर करते हैं.
* लघुकरणः अपने छोटे आकार और हल्के निर्माण के साथ, 1.0 मिमी कनेक्टर पोर्टेबल या कॉम्पैक्ट मिलीमीटर तरंग संचार उपकरणों में एकीकृत करने के लिए आदर्श है।इसकी कॉम्पैक्ट रूप कारक चिकनी डिजाइन के लिए अनुमति देता है, अधिक पोर्टेबल डिवाइस प्रदर्शन का त्याग किए बिना।
2रडार प्रणाली
*उन्नत संकल्पः उच्च आवृत्तियों पर काम करने की क्षमता के साथ 1.0 मिमी कनेक्टर, उच्च आवृत्तियों पर काम करने की क्षमता के साथ,स्पष्ट संकेत संचरण प्रदान करता है, रडार प्रणालियों के समग्र प्रदर्शन को बढ़ाता है।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| आरएफ केबल के इकट्ठे |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टरमिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
अन्य 1.0 मिमी आरएफ एडाप्टर
1. 1.0 मिमी महिला से महिला आरएफ एडाप्टर
(मॉडल नं.: 1.0-KK)
2. 1.0 मिमी पुरुष से पुरुष आरएफ एडाप्टर
(मॉडल नं.: 1.0-JJ)
नोटः
हमारे पास 10,000 से अधिक प्रकार केएडाप्टर,यदि आप जो कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमसे संपर्क करेंls.
