उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमपी आरएफ समाक्षीय कनेक्टर | प्रतिबाधा: | 50Ω |
|---|---|---|---|
| प्रमाणपत्र: | आरओएचएस आईएसओ-9001-2015 | स्थायित्व: | 500 चक्र |
| लिंग: | महिला | शरीर शैली: | समकोण |
| सामग्री: | पीतल | माउंट विधि: | केबल के लिए |
| चढ़ाना: | सोना चढ़ाना | ||
| प्रमुखता देना: | CXN3506 आरएफ कनेक्टर,दाएं कोण आरएफ कनेक्टर,सोने की चादर वाला आरएफ कनेक्टर |
||

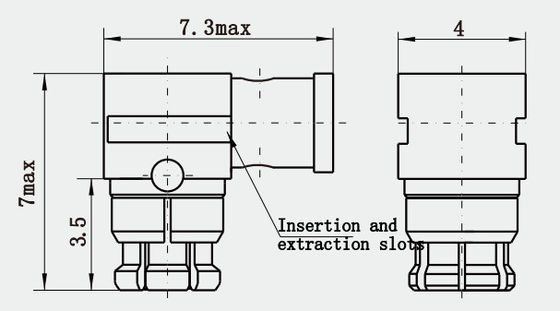

एसएमपी महिला राइट एंगल CXN3506/MF108A केबल के लिए गोल्ड प्लेटेड आरएफ कनेक्टर
एसएमपी इंटरफेस एक उप-छोटा कनेक्टर है जो एमएमसीएक्स कनेक्टरों के आकार से मेल खाता है लेकिन ऑपरेशनल फ्रीक्वेंसी रेंज को डीसी से 40 गीगाहर्ट्ज तक बढ़ाता है।एसएमपी इंटरकनेक्ट श्रृंखला तैरती महिला-से-महिला एडाप्टर का उपयोग करती है, अक्सर "बुलेट्स" के रूप में जाना जाता है, एसएमपी पुरुष पीसीबी कनेक्टर से लैस सर्किट बोर्डों के स्टैकिंग को सुविधाजनक बनाने के लिए।साथ ही रेडियल और अक्षीय असंतुलन को समायोजित करने की क्षमता के साथयह व्यापक रूप से कॉम्पैक्ट उच्च आवृत्ति समाक्षीय मॉड्यूल में प्रयोग किया जाता है।
1कॉम्पैक्ट साइज़ः एसएमपी कनेक्टर ऐसे अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जहां स्थान प्रीमियम पर है और आकार में एमएमसीएक्स (माइक्रो-मिनीचर कोएक्सियल) कनेक्टर के समान हैं,फिर भी वे उच्च आवृत्ति रेंज के लिए उपयुक्त हैं.
2ब्रॉड फ्रीक्वेंसी रेंज: एसएमपी कनेक्टर डीसी से लेकर 40 गीगाहर्ट्ज तक के व्यापक बैंडविड्थ का समर्थन करते हैं, जिससे वे विभिन्न ब्रॉडबैंड वायरलेस संचार अनुप्रयोगों के लिए उपयुक्त होते हैं।
3फ्लोटिंग कनेक्टर सिस्टम: एसएमपी इंटरफेस में आमतौर पर फ्लोटिंग मादा-से-मादा एडाप्टर (बुलेट्स के रूप में जाना जाता है) का उपयोग किया जाता है, जो यांत्रिक संरेखण सहिष्णुता के साथ भी विश्वसनीय कनेक्शन की अनुमति देता है,रेडियल और अक्षीय असंतुलन सहित.
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~40GHz | |
| नामित वोल्टेज | 170VRMS* | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | सामान्य≤2.5mΩ, सीलिंग≤4mΩ |
| केंद्र कंडक्टर | सामान्य≤6mΩ, सीलिंग≤26mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | एसएन-पी कांस्य, सुनहरा चढ़ाना |
| स्त्री | बेरीलियम कांस्य, सोने से सजी | |
| लोचदार संपर्क | बेरिलियम कांस्य | सोने से सजी |
| शेल और अन्य धातु भागों | पीतल | सोने से ढँका हुआ |
| इन्सुलेटर | ग्लास सिंटरिंग/पीटीएफई/पीईआई | |
| हेर्मेटिक उत्पाद रिसाव दर | 1.01325×10-3Pa·cm3/s | |
एसएमपी महिला दाएं कोण CXN3506/MF108A केबल के लिए स्वर्ण चढ़ाया आरएफ कनेक्टरः
1चिकित्सा उपकरण: चिकित्सा उद्योग में, विशेष रूप से एंडोस्कोप या सर्जिकल उपकरणों जैसे उच्च आवृत्ति वाले चिकित्सा उपकरणों में, एसएमपी कनेक्टर का उपयोग डेटा या वीडियो संकेतों को प्रसारित करने के लिए किया जा सकता है।
2उच्च-गति डेटा संचरणः एसएमपी कनेक्टर का उपयोग उच्च गति डेटा संचरण के लिए डेटा केंद्रों, सर्वरों और नेटवर्क उपकरणों के लिए उच्च गति बैकप्लेन या केबल असेंबली में किया जा सकता है।
3उपभोक्ता इलेक्ट्रॉनिक्सः कुछ उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, जैसे डिजिटल कैमरे, स्मार्टफोन और टैबलेट, सिग्नल या बिजली कनेक्शन के लिए एसएमपी कनेक्टर का उपयोग कर सकते हैं।
| आरएफ केबल के इकट्ठे |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| आरएफ एडाप्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर |
| मिलीमीटर वेव कनेक्टर्स ((2.4mm, 2.92mm) |
नोटः
हमारे पास 10,000 से अधिक प्रकार केएसएमपी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंआईएस।
