उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमपी महिला से एसएमपी महिला आरएफ एडाप्टर | शरीर की सामग्री: | पीतल |
|---|---|---|---|
| प्रतिबाधा: | 50ओम | रंग: | सोना चढ़ाया हुआ |
| लिंग: | महिला से महिला | शरीर शैली: | सीधा |
| प्रकार: | एसएमपी महिला आरएफ एडाप्टर | माउंट विधि: | अंधा साथी |
| प्रमुखता देना: | संचार एसएमपी आरएफ एडाप्टर,लॉन्ग बुलेट एसएमपी आरएफ एडाप्टर,सीधा एसएमपी आरएफ एडाप्टर |
||
सीधी एसएमपी एफ से एफ आरएफ कनेक्टर/एडाप्टर संचार के लिए लंबी बुलेट
एसएमपी एक कॉम्पैक्ट पुश-ऑन प्रकार का आरएफ समाक्षीय कनेक्टर एडाप्टर है, जो एक छोटे आकार, हल्के डिजाइन, प्रभावशाली भूकंपीय प्रतिरोध और एक व्यापक परिचालन बैंडविड्थ का दावा करता है।यह 30GHz तक की आवृत्तियों में कार्य करने के लिए इंजीनियर है, हमारे बेहतर एसएमपी कनेक्टर्स के साथ 40GHz तक पहुंचने में सक्षम है। प्लग डिजाइन में तीन अलग-अलग इंटरफ़ेस प्रकार हैंः पूर्ण छूट, सीमित छूट,और चिकनी छेद (ब्रेकिंग तंत्र के साथ डिजाइन सहित)ये विविध इंटरफेस विकल्प चौड़े से चौड़े कनेक्टरों को शामिल करने वाले अंधे जोड़े के परिदृश्यों के भीतर अक्षीय या रेडियल आंदोलन आवश्यकताओं को पूरा करते हैं।एसएमपी एडाप्टर विशेष रूप से उच्च विश्वसनीयता और एक कॉम्पैक्ट मॉड्यूलर विन्यास की मांग सेटअप के लिए उपयुक्त है.
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| एसएमपी कनेक्टर एडाप्टर के लिए सामान्य विनिर्देश | ||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~40GHz
|
|||
|
नामित वोल्टेज
|
170VRMS (समुद्र तल पर)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
500VRMS ((समुद्र तल पर)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
|
बाहरी कंडक्टर
|
सामान्य≤2.5mΩ, हेर्मेटिकली सील ≤4mΩ
|
||
|
केंद्र कंडक्टर
|
सामान्य≤6mΩ, हेर्मेटिकली सील ≤26mΩ
|
|||
| आवृत्ति सीमा | डीसी~18GHz | 18~26.5GHz | 26.5~40GHz | |
| सीधे कनेक्टर के लिए वीएसडब्ल्यूआर |
≤1.25
|
≤1.3 | ≤1.5 | |
| दाहिने दूत कनेक्टर के लिए वीएसडब्ल्यूआर | ≤1.3 | |||
| एडाप्टर के लिए वीएसडब्ल्यूआर | ≤1.2 | ≤1.3 | ≤1.5 | |
| केंद्र कंडक्टर | पुरुष |
Sn-P कांस्य
|
सोने से सजी | |
| स्त्री |
बेरिलियम कांस्य
|
सोने से सजी | ||
|
लोचदार संपर्क
|
बेरिलियम कांस्य
|
सोने से सजी | ||
|
शेल और अन्य धातु भागों
|
सोने की चांदी, निष्क्रिय स्टेनलेस स्टील
|
|||
|
इन्सुलेटर
|
ग्लास सिंटरिंग/पीटीएफई/पीईआई
|
|||
|
लीक दर के लिए
हेर्मेटिकली सील कनेक्टर
|
1.01325×10-3 Pa·cm3 /s
|
|||

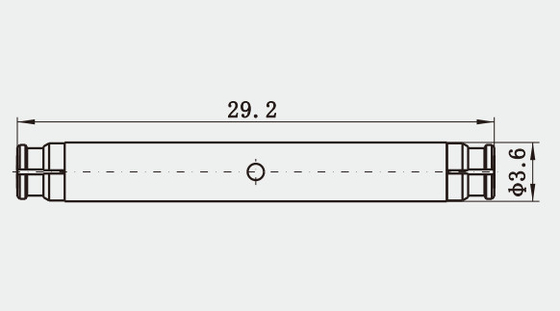

रूपरेखा

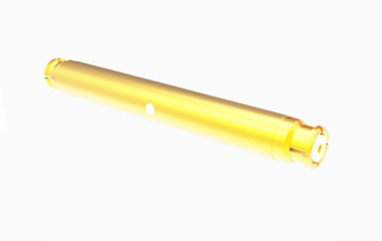

सीधी एसएमपी एफ से एफ आरएफ कनेक्टर/एडाप्टर संचार के लिए लंबी बुलेट
संबंधित एसएमपी महिला से महिला एडाप्टर
1.
| मॉडल नं. | विवरण |
| एसएमपी-केडब्ल्यूएफके | एसएमपी महिला से महिला आरएफ एडाप्टर, सही कोण, 2 छेद फ्लैंज। |
2.
| मॉडल नं. | विवरण |
| SMP-KK72 | एसएमपी महिला से महिला आरएफ एडाप्टर |
3.
| मॉडल नं. | L ((मिमी) | |
| SMP-KK59 | 16 | संपीड़न लंबाई:15 मिमी, केवल चिकनी बोर के साथ दाहिने छोर से जुड़ा हुआ है। |
| SMP-KK62T | 13 | संपीड़न लंबाई:12 मिमी, केवल चिकनी बोर के साथ दाहिने छोर से जुड़ा हुआ है। |
| SMP-KK62T-Y1 | 13 | संपीड़न लंबाई:12 मिमी, केवल चिकनी बोर के साथ दाहिने छोर से जुड़ा हुआ है। 192H नमक कोहरे प्रतिरोध |
| SMP-KK190T | 12.7 | संपीड़न लंबाईः11.9 मिमी, दाहिने छोर पर केवल चिकनी बोर के साथ जुड़ा हुआ है। |
4.
| मॉडल नं. | L ((मिमी) |
| SMP-KK99 | L=96, एसएमपी महिला से महिला आरएफ एडाप्टर |
| SMP-KK166 | L=102, एसएमपी महिला से महिला आरएफ एडाप्टर |
| SMP-KK175 | L=67, एसएमपी महिला से महिला आरएफ एडाप्टर |
| SMP-KK176 | L=71, एसएमपी महिला से महिला आरएफ एडाप्टर |
| SMP-KK177 | L=74, एसएमपी महिला से महिला आरएफ एडाप्टर |
| SMP-KK178 | L=8.1, एसएमपी महिला से महिला आरएफ एडाप्टर |
| SMP-KK188 | L=10, SMP महिला से महिला आरएफ एडाप्टर |
| SMP-KK189 | L=97, एसएमपी महिला से महिला आरएफ एडाप्टर |
| SMP-KK192 | L=9, SMP महिला से महिला आरएफ एडाप्टर |
| SMP-KK239 | L=99, एसएमपी महिला से महिला आरएफ एडाप्टर |
| SMP-KK249 | L=67, एसएमपी महिला से महिला आरएफ एडाप्टर |
5.
| मॉडल नं. | विवरण |
| SMP-KK96 |
L=1735, एसएमपी महिला से महिला आरएफ एडाप्टर |
| SMP-KK97 | L=19.6, एसएमपी महिला से महिला आरएफ एडाप्टर |
| SMP-KK98 | L=11, SMP महिला से महिला आरएफ एडाप्टर |
उत्पाद श्रेणीः
1आरएफ कनेक्टर एडाप्टर (DC से 110GHz)
2आरएफ और वेव-गाइड केबल असेंबली
3. कोएक्स एडाप्टर के लिए तरंग गाइड
4एकीकृत आरएफ और डीसी कनेक्टर
5. माइक्रो रेक्टांगुलर कनेक्टर ((J30J माइक्रो डी-उप)
6ग्लास-टू-मेटल हेर्मेटिक सील, हेडर, फीडट्रू ((RF & DC)
7माइक्रोवेव रोटरी जोड़ों
8ओडीएम उत्पाद
नोटः
हमारे पास 1,000 से अधिक प्रकार केएसएमपी महिला पुरुष एडाप्टरविकल्प के लिए, यदि आप जिस उत्पाद का उपयोग कर रहे हैं, वह नहीं मिला है,
कृपया हमें पूर्ण कैटलॉग के लिए संपर्क करें। अनुकूलित आयाम स्वीकार किए जाते हैं।
