उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमपी पुरुष आरएफ समाक्षीय कनेक्टर | मुक़ाबला: | 50ओम |
|---|---|---|---|
| प्रमाणपत्र: | सीई आरओएचएस | लिंग: | नर/प्लग |
| जीवन काल: | 500 साइकिलें | शरीर शैली: | सीधा |
| सामग्री: | पीतल | माउंट विधि: | पीसीबी माउंट |
| आवृति सीमा: | डीसी ~ 40GHz | ||
| प्रमुखता देना: | पीतल पुरुष एसएमपी आरएफ कनेक्टर,आरएफ एसएमपी पुरुष सीमित डिटेंट कनेक्टर,सीधी पीसीबी माउंट आरएफ कनेक्टर |
||

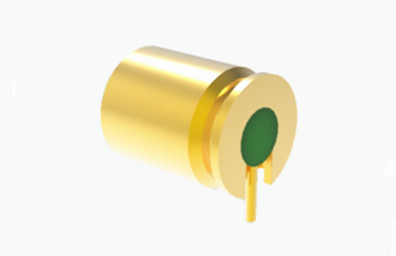

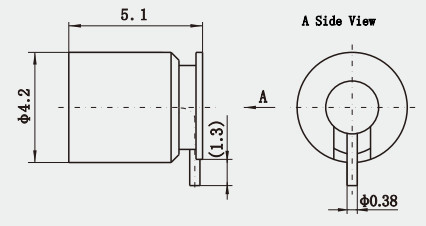

एसएमपी पुरुष सीमित रोक RF कनेक्टर संलग्नता गहराई 2.79 RF कनेक्टर
एसएमपी एक कॉम्पैक्ट आरएफ समाक्षीय कनेक्टर है जिसे आसानी से धक्का दिया जा सकता है या अपनी जगह पर फट सकता है, जो एक छोटे आकार, हल्के डिजाइन, कंपन के लिए असाधारण प्रतिरोध प्रदान करता है,और एक व्यापक ऑपरेटिंग आवृत्ति रेंजयह 30GHz तक काम करने में सक्षम है, कुछ मॉडल इस क्षमता को 40GHz तक विस्तारित करते हैं। इसके अतिरिक्त,इस कनेक्टर के प्लग विभिन्न अनुप्रयोगों में संगतता और लचीलापन के लिए तीन अलग इंटरफ़ेस विकल्प प्रदान करता है.
विद्युत विशेषताएं:
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~40GHz | |
| नामित वोल्टेज | 170VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | सामान्य≤2.5mΩ, सीलिंग≤4mΩ |
| केंद्र कंडक्टर | सामान्य≤6mΩ, सीलिंग≤26mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| केंद्र कंडक्टर | पुरुष | Sn-P कांस्य, सोना चढ़ाना |
| स्त्री | बेरीलियम कांस्य, सोने से सजी | |
| लोचदार संपर्क | बेरिलियम कांस्य | सोने से सजी |
| शेल और अन्य धातु भागों | पीतल | सोने से ढँका हुआ |
| इन्सुलेटर | ग्लास सिंटरिंग/पीटीएफई/पीईआई | |
| हेर्मेटिक उत्पाद रिसाव दर | 1.01325×10-3Pa·cm3/s | |
विशेषताएं और लाभ:
कॉम्पैक्ट डिजाइन: एसएमपी कनेक्टर को बेहद कॉम्पैक्ट बनाने के लिए डिज़ाइन किया गया है, जिससे यह उन स्थितियों में उपयोग के लिए आदर्श है जहां स्थान सीमित है, जैसे एयरोस्पेस, सैन्य और दूरसंचार उपकरण।
व्यापक परिचालन बैंडविड्थ: एसएमपी कनेक्टर आवृत्तियों की एक विस्तृत श्रृंखला को संभाल सकता है, आम तौर पर 40 गीगाहर्ट्ज तक सीधी धारा (डीसी) से, कुछ वेरिएंट भी उच्च आवृत्तियों का समर्थन करने में सक्षम हैं।यह व्यापक बैंडविड्थ इसे विभिन्न आरएफ अनुप्रयोगों के लिए उपयुक्त बनाता है, जिनमें उच्च डेटा दर वाले संकेतों के प्रसारण की आवश्यकता होती है।
उच्च विश्वसनीयता: अपने पुश-ऑन या स्नैप-फिट डिजाइन के साथ, एसएमपी कनेक्टर एक सुरक्षित कनेक्शन सुनिश्चित करता है जो कंपन और यांत्रिक सदमे के खिलाफ मजबूत है।यह विश्वसनीयता इसे महत्वपूर्ण या उच्च प्रदर्शन अनुप्रयोगों के लिए एक प्रमुख विकल्प बनाता है जहां संकेत अखंडता सर्वोपरि है.
आसानी से स्थापित करना और अंधा संभोग करने की क्षमता: एसएमपी कनेक्टरों को स्थापित करना आसान है और बिना दृश्य पुष्टि के जोड़ा जा सकता है,उनके अनूठे डिजाइन के लिए धन्यवाद जो एक श्रव्य क्लिक और स्पर्श प्रतिक्रिया प्रदान करता है जब कनेक्शन ठीक से संलग्न हैंयह सुविधा जटिल प्रणालियों में असेंबली प्रक्रिया को सरल बनाती है।
इंटरफ़ेस विकल्प: कुछ एसएमपी कनेक्टर प्लग के लिए विभिन्न इंटरफ़ेस विकल्प प्रदान करते हैं, विभिन्न प्रकार के कनेक्शन के लिए लचीलापन प्रदान करते हैं और कई उपकरणों या प्रणालियों के साथ संगतता की अनुमति देते हैं।
हल्का वजन: कॉम्पैक्ट होने के अलावा, एसएमपी कनेक्टर हल्के भी होते हैं, जो एक अन्य महत्वपूर्ण कारक है जहां हर ग्राम मायने रखता है, जैसे कि एयरोस्पेस तकनीक में।
उत्कृष्ट भूकंपीय प्रदर्शन: एसएमपी कनेक्टरों को महत्वपूर्ण यांत्रिक झटकों और कंपन की उपस्थिति में भी विश्वसनीय विद्युत कनेक्शन बनाए रखने के लिए डिज़ाइन किया गया है, जिससे वे कठोर वातावरण के लिए उपयुक्त हैं।
अनुप्रयोग:
संचार प्रणालियाँ: एसएमपी कनेक्टरों का उपयोग वायरलेस संचार बेस स्टेशनों, उपग्रह संचार, रडार प्रणाली, रेडियो संचार, और अधिक में किया जा सकता है।
परीक्षण और माप उपकरणः एसएमपी कनेक्टर आरएफ परीक्षण उपकरणों, माइक्रोवेव डिवाइस परीक्षण, सिग्नल जनरेटर और अन्य अनुप्रयोगों में उपयोग के लिए उपयुक्त हैं।
ऑटोमोटिव उद्योगः एसएमपी कनेक्टर का उपयोग ऑटोमोटिव रडार, इन-कार संचार, नेविगेशन सिस्टम और अन्य ऑटोमोटिव अनुप्रयोगों में किया जा सकता है।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| आरएफ केबल के इकट्ठे |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
पैकेजिंग विवरणः
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएसएमपी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंआईएस।
