उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमपी एडाप्टर पुरुष से पुरुष | मुक़ाबला: | 50ओम |
|---|---|---|---|
| शरीर की सामग्री: | पीतल | रंग: | सोना चढ़ाया हुआ |
| लिंग: | पुरुष से पुरुष | प्रकार: | एसएमपी एडाप्टर |
| अन्य: | वायु-रोधी | ||
| प्रमुखता देना: | पुरुष से पुरुष आरएफ एडाप्टर कनेक्टर,हेर्मेटिक एसएमपी आरएफ एडाप्टर कनेक्टर |
||

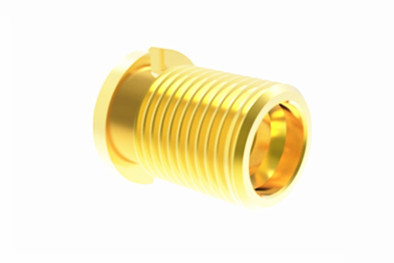

उच्च-प्रदर्शन वाले हेर्मेटिक एसएमपी सीरीज़ः निर्बाध डिवाइस कनेक्शन के लिए पुरुष-से-पुरुष आरएफ एडाप्टर कनेक्टर
एसएमपी आरएफ कनेक्टर परिचय
एसएमपी एक कॉम्पैक्ट, पुश-ऑन आरएफ समाक्षीय कनेक्टर एडाप्टर है जो घमंड करता है। एसएमपी एक कॉम्पैक्ट, पुश-ऑन आरएफ समाक्षीय कनेक्टर एडाप्टर है जो एक छोटे फॉर्म फैक्टर, हल्के डिजाइन,उत्कृष्ट भूकंपीय प्रदर्शन, और व्यापक ऑपरेटिंग बैंडविड्थ. यह 30GHz तक के एक ऑपरेटिंग आवृत्ति रेंज है (हमारे उच्च प्रदर्शन एसएमपी कनेक्टर 40GHz तक पहुंच सकते हैं), और प्लग में तीन इंटरफ़ेस विकल्प हैंः पूर्ण छूट,सीमित छूट, और चिकनी बोरिंग (ब्रेकिंग सहित) । ये विभिन्न इंटरफ़ेस रूप ब्रॉडबैंड ब्रॉडबैंड युग्मन में अंधा युग्मन के लिए आवश्यक अक्षीय या रेडियल आंदोलन को समायोजित कर सकते हैं।एसएमपी उच्च विश्वसनीयता और मॉड्यूलर तीव्रता की आवश्यकता वाले प्रतिष्ठानों में उपयोग के लिए आदर्श है.
| एसएमपी कनेक्टर एडाप्टर के लिए सामान्य विनिर्देश | ||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~40GHz
|
|||
|
नामित वोल्टेज
|
170VRMS (समुद्र तल पर)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
500VRMS ((समुद्र तल पर)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
|
बाहरी कंडक्टर
|
सामान्य≤2.5mΩ, हेर्मेटिकली सील ≤4mΩ
|
||
|
केंद्र कंडक्टर
|
सामान्य≤6mΩ, हेर्मेटिकली सील ≤26mΩ
|
|||
| आवृत्ति सीमा | डीसी~18GHz | 18~26.5GHz | 26.5~40GHz | |
| सीधे कनेक्टर के लिए वीएसडब्ल्यूआर |
≤1.25
|
≤1.3 | ≤1.5 | |
| दाहिने दूत कनेक्टर के लिए वीएसडब्ल्यूआर | ≤1.3 | |||
| एडाप्टर के लिए वीएसडब्ल्यूआर | ≤1.2 | ≤1.3 | ≤1.5 | |
| केंद्र कंडक्टर | पुरुष |
Sn-P कांस्य
|
सोने से सजी | |
| स्त्री |
बेरिलियम कांस्य
|
सोने से सजी | ||
|
लोचदार संपर्क
|
बेरिलियम कांस्य
|
सोने से सजी | ||
|
शेल और अन्य धातु भागों
|
सोने की चांदी, निष्क्रिय स्टेनलेस स्टील
|
|||
|
इन्सुलेटर
|
ग्लास सिंटरिंग/पीटीएफई/पीईआई
|
|||
|
लीक दर के लिए
हेर्मेटिकली सील कनेक्टर
|
1.01325×10-3 Pa·cm3 /s
|
|||

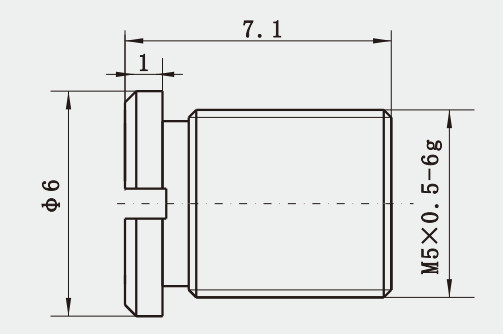

इकाई: मिमी
रूपरेखा
उच्च-प्रदर्शन वाले हेर्मेटिक एसएमपी सीरीज़ः निर्बाध डिवाइस कनेक्शन के लिए पुरुष-से-पुरुष आरएफ एडाप्टर कनेक्टर
आवेदनः
एसएमपी एडाप्टर एक नया प्रकार का अंधा आरएफ समाक्षीय कनेक्टर है जो मॉड्यूलर, गहन स्थापनाओं के लिए एक आदर्श समाधान प्रदान करता है। इस कनेक्टर में एक अत्यंत व्यापक ऑपरेटिंग आवृत्ति रेंज है,DC ~ 40GHz तक काम करने में सक्षमएसएमपी इंटरफेस दो रूपों में आता हैः एक एमएमसीएक्स कनेक्टर के समान अनुपात वाला अल्ट्रा-छोटा इंटरफेस है, और दूसरा एक पारंपरिक एसएमए इंटरफेस है।दोनों इंटरफ़ेस 40GHz तक की आवृत्तियों पर काम कर सकते हैं, एक पुश-इन और स्नैप-फिट कनेक्शन विधि प्रदान करता है।
नोटः
हमारे पास 1,000 से अधिक प्रकार केएसएमपी महिला पुरुष एडाप्टरविकल्प के लिए, यदि आप जिस उत्पाद का उपयोग कर रहे हैं, वह नहीं मिला है,
कृपया हमें पूर्ण कैटलॉग के लिए संपर्क करें। अनुकूलित आयाम स्वीकार किए जाते हैं।
उत्पाद श्रेणीः
1आरएफ कनेक्टर, एडाप्टर (DC से 110GHz तक)
2आरएफ और वेव-गाइड केबल असेंबली
3. कोएक्स एडाप्टर के लिए तरंग गाइड
4एकीकृत आरएफ और डीसी कनेक्टर
5. माइक्रो रेक्टांगुलर कनेक्टर ((J30J, माइक्रो डी-सब)
6ग्लास-टू-मेटल हेर्मेटिक सील, हेडर, फीडट्रू (आरएफ और डीसी)
7माइक्रोवेव रोटरी जोड़ों
8ओडीएम उत्पाद
