उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी आरएफ कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| मुक़ाबला: | 50Ω | डिज़ाइन मानक: | आईईसी 60169-17 |
| संपर्क सामग्री: | पीतल, BeCu | स्थायित्व: | 500 चक्र |
| प्रकार: | आरए | आवेदन: | आरएफ |
| लिंग: | नर | ||
| प्रमुखता देना: | पीतल आरएफ समाक्षीय केबल कनेक्टर,टीएनसी पुरुष दाएं कोण आरएफ प्लग,निकेल लेपित आरएफ प्लग |
||

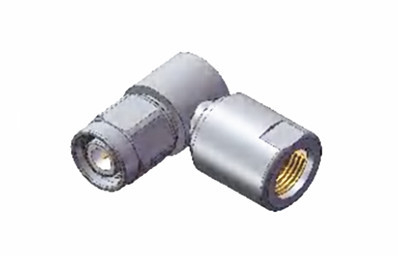

टीएनसी पुरुष दाएं कोण आरएफ प्लग के लिए एसएफसीजे-50-7-51 आरएफ केबल संचार में प्रकार
टीएनसी श्रृंखला उत्पाद बीएनसी कनेक्टर के एक थ्रेडेड संस्करण के रूप में डिज़ाइन किया गया है। टीएनसी आरएफ कनेक्टर में संभोग के लिए पेंच थ्रेड होते हैं। ये कनेक्टर लघु, थ्रेडेड होते हैं,और एक स्थिर 50 ओम प्रतिबाधा के साथ पनरोक इकाइयोंडीसी से 11 गीगाहर्ट्ज तक काम करने वाले दो प्रकार के टीएनसी कनेक्टर हैंः मानक और रिवर्स ध्रुवीयता। ये कम लागत वाले कनेक्टर आमतौर पर डाई-कास्ट और मोल्डेड घटकों का उपयोग करते हैं।जबकि उनका प्रदर्शन औद्योगिक या उच्च गुणवत्ता वाले ग्रेड उत्पादों के बराबर नहीं हो सकता है, ये कनेक्टर विभिन्न वाणिज्यिक अनुप्रयोगों में उपयोग के लिए आदर्श हैं। व्यापक रूप से एंटीना कनेक्शन के लिए उपयोग किया जाता है, टीएनसी कनेक्टर विमानन, संचार,और सामान्य औद्योगिक बाजाररिवर्स ध्रुवीयता और 75 ओम टीएनसी कनेक्टर भी उपलब्ध हैं।
विनिर्देश
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |
आवेदनः
टीएनसी कनेक्टर्स के अनुप्रयोग व्यापक और विविध हैं। सबसे पहले, वे आमतौर पर उन वातावरणों में उपयोग किए जाते हैं जिनमें सदमे प्रतिरोध की आवश्यकता होती है, जैसे कि मोबाइल संचार उपकरणों में,उनके उत्कृष्ट कंपन प्रदर्शन के कारणदूसरा, इस प्रकार के कनेक्टर उच्च आवृत्तियों पर विश्वसनीय प्रदर्शन प्रदान करते हैं।50 ओम के अपने विशिष्ट प्रतिबाधा और DC-11GHz के इष्टतम ऑपरेटिंग आवृत्ति रेंज के कारण, टीएनसी कनेक्टर रेडियो फ्रीक्वेंसी अनुप्रयोगों में समाक्षीय केबलों को जोड़ने के लिए विशेष रूप से उपयुक्त हैं।टीएनसी कनेक्टर्स का व्यापक रूप से रेडियो उपकरण और उपकरणों में भी उपयोग किया जाता है.

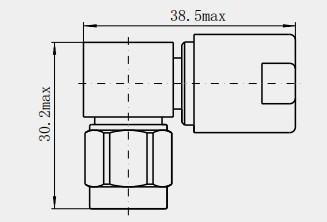

का विस्तृत चित्र.086 केबल के लिए 50 ओम TNC पुरुष प्लग आरएफ समाक्षीय कनेक्टर:
इकाई: ((मिमी)
विशेषताएं:
इसमें 50 ओम का विशिष्ट प्रतिबाधा और DC-11GHz की इष्टतम ऑपरेटिंग आवृत्ति सीमा है, जिससे यह रेडियो आवृत्ति अनुप्रयोगों में समाक्षीय केबलों को जोड़ने के लिए आदर्श है।
वे एक थ्रेडेड कनेक्शन विधि का उपयोग करते हैं,जो न केवल सुरक्षित और विश्वसनीय युग्मन कनेक्शन प्रदान करता है, बल्कि कनेक्टरों को वातावरण में कंपन का सामना करने के लिए उत्कृष्ट बनाता है जहां उन्हें झटके का सामना करना पड़ सकता है.
टीएनसी कनेक्टर बीएनसी और एन-प्रकार के कनेक्टरों के समान है लेकिन विशेष रूप से उच्च आवृत्ति और ब्रॉडबैंड डेटा अनुप्रयोगों में अधिक लचीला और व्यावहारिक है।
माइक्रोवेव आवृत्ति श्रेणी में, टीएनसी कनेक्टर का प्रदर्शन बीएनसी कनेक्टर से भी अधिक हो सकता है क्योंकि इसका स्क्रू या धागा अधिक मजबूत है।
आमतौर पर, विश्वसनीय यांत्रिक और विद्युत प्रदर्शन प्रदान करने के लिए टीएनसी कनेक्टर का उपयोग रेडियो उपकरण और इलेक्ट्रॉनिक उपकरणों में किया जा सकता है।
नोटः
हमारे पास 10,000 से अधिक प्रकार केटीएनसी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
