उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमपी मेल लिमिटेड हर्मेटिकली सीलबंद कनेक्टर को डिटेक्ट करता है | आवृति सीमा: | डीसी ~ 40GHz |
|---|---|---|---|
| मुक़ाबला: | 50Ω | कनेक्टर श्रृंखला: | एसएमपी |
| लिंग: | नर | छिलके की सामग्री: | कोवर 4j29 |
| काँच: | 7052 7070 | भली भांति: | 1.01325×10-3Pa·cm3/s |
| प्रमुखता देना: | हेर्मेटिक सील पुरुष आरएफ कनेक्टर,पीसीबी माउंट आरएफ कनेक्टर,डीसी 40GHz आरएफ समाक्षीय कनेक्टर |
||

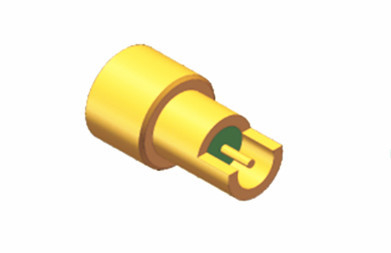

हमारे हेर्मेटिक सील पुरुष पीसीबी माउंट लिमिटेड डिटेंट आरएफ कनेक्टर के साथ बेहतर संकेत अखंडता और विश्वसनीयता का अनुभव करें
एसएमपी एक कॉम्पैक्ट, पुश-इन या स्नैप-इन आरएफ समाक्षीय कनेक्टर है जो गर्व करता हैऔर व्यापक आवृत्ति बैंड संचालन. इसकी परिचालन आवृत्ति 30GHz तक पहुंच सकती है (हमारे SMP कनेक्टर उत्पादों के साथ 40GHz तक विस्तार करने में सक्षम है) । प्लग में तीन इंटरफ़ेस रूप हैं - पूर्ण कार्ड स्थिति, सीमा कार्ड स्थिति,पीसीबी माउंट, केबल माउंट और सीरियल एडाप्टर प्रदान करते हुए, यह बोर्ड-टू-बोर्ड, ब्लाइंड-मैट,और उच्च पैकेजिंग घनत्व बनाए रखते हुए रैक और पैनल अनुप्रयोगोंयह इसे उच्च विश्वसनीयता और मॉड्यूलर तीव्रता की आवश्यकता वाले प्रतिष्ठानों के लिए आदर्श बनाता है।
विनिर्देशएसएमपी आरएफ कनेक्टर
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~40GHz | |
| नामित वोल्टेज | 170VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤4mΩ |
| केंद्र कंडक्टर | ≤26mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | Sn-P कांस्य, सोना चढ़ाना |
| स्त्री | बेरीलियम कांस्य, सोने से सजी | |
| लोचदार संपर्क | बेरिलियम कांस्य | सोने से सजी |
| शेल और अन्य धातु भागों | पीतल | सोने से ढँका हुआ |
| इन्सुलेटर | ग्लास सिंटरिंग/पीटीएफई/पीईआई | |
| हेर्मेटिक उत्पाद रिसाव दर | 1.01325×10-3Pa·cm3/s | |
विशेषताएं और लाभकाएसएमपी आरएफ कनेक्टर
| सोने से सजी |
| उप-लघुचित्र |
| डीसी से 40 गीगाहर्ट्ज |
| कॉम्पैक्ट आकार |
| पुश-ऑन या स्नैप युग्मन |
| पूर्ण ढीलापन, सीमित ढीलापन और चिकनी बोर |
| पीसीबी और केबल माउंट कनेक्टर |
| पुरुष और महिला, सीधी और दाईं ओर कोण विकल्प |
| लचीला और अर्ध-कठोर दोनों केबल के लिए केबल माउंट संस्करण |
| सामान्य प्रकार और हेर्मेटिक, फ्लैंज माउंट & थ्रेड-इन माउंट विकल्प |
विस्तृत चित्रकाएसएमपी आरएफ कनेक्टर ((मिमी):
आवेदनकाएसएमपी आरएफ कनेक्टर:
उच्च घनत्व स्थापनाः एसएमपी कनेक्टरों को डिजाइन किया गया है1. उच्च घनत्व स्थापनाः एसएमपी कनेक्टरों को कॉम्पैक्ट होने के लिए डिज़ाइन किया गया है,उन्हें उच्च घनत्व वाले प्रतिष्ठानों के लिए उपयुक्त बनाना और उपकरणों के समग्र प्रदर्शन और विश्वसनीयता में सुधार करने में मदद करना.
व्यापक आवृत्ति सीमा: एसएमपी कनेक्टरों में 40 गीगाहर्ट्ज तक की व्यापक ऑपरेटिंग आवृत्ति सीमा होती है, जिससे वे विभिन्न उच्च आवृत्ति संकेत संचरण परिदृश्यों के लिए उपयुक्त होते हैं।
आसानी से प्लगिंग और अनप्लगिंगः अपने पुश-इन या स्नैप-इन डिजाइन के साथ, एसएमपी कनेक्टर सुविधाजनक और त्वरित प्लगिंग और अनप्लगिंग प्रदान करते हैं, गलत सम्मिलन के जोखिम को कम करते हैं।
झटके और कंपन प्रतिरोध: एसएमपी कनेक्टर उत्कृष्ट झटके और कंपन प्रतिरोध प्रदर्शित करते हैं, जिससे वे कठोर कार्य वातावरण जैसे एयरोस्पेस, सैन्य,और अन्य अनुप्रयोग.
कई इंटरफेस फॉर्मः एसएमपी कनेक्टर कई इंटरफेस फॉर्म प्रदान करते हैं, जिसमें पूर्ण कार्ड स्थिति, सीमा कार्ड स्थिति और प्रकाश छेद (बेल्ट ब्रेक सहित) शामिल हैं,विभिन्न उपकरणों की कनेक्शन आवश्यकताओं को पूरा करने के लिए.
बहुमुखी अनुप्रयोगः एसएमपी कनेक्टर का व्यापक रूप से विभिन्न परिदृश्यों में उपयोग किया जा सकता है जैसे बोर्ड-टू-बोर्ड, ब्लाइंड-मेट, रैक और पैनल अनुप्रयोग,उच्च पैकेजिंग घनत्व बनाए रखते हुए विश्वसनीय इंटरकनेक्शन समाधान प्रदान करना.
नोटः
