उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| योजक: | एसएमपी | उत्पाद का नाम: | एसएमपी मेल हर्मेटिकली सील्ड कनेक्टर |
|---|---|---|---|
| लिंग: | नर | आवृति सीमा: | डीसी ~ 40GHz |
| मुक़ाबला: | 50Ω | इंटरफ़ेस फॉर्म: | सीमित डिटेंट/चिकना बोर |
| काँच: | 7052 7070 | हर्मेसिटी: | ≤1.01325*10^-3 Pa.cm^3/s |
| प्रमुखता देना: | पीसीबी माउंट आरएफ प्लग,एसएमपी हेर्मेटिकली सील पुरुष आरएफ प्लग,40GHz एसएमपी आरएफ कनेक्टर |
||

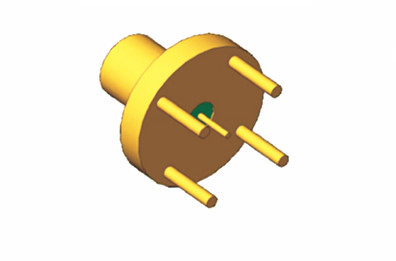

पीसीबी माउंट के लिए प्रीमियम एसएमपी हेर्मेटिकली सील पुरुष आरएफ प्लगः बेहतर कनेक्टिविटी और विश्वसनीयता
एसएमपी एक कॉम्पैक्ट पुश-ऑन या स्नैप-फिट आरएफ समाक्षीय कनेक्टर है जो छोटे आकार, हल्के वजन, बेहतर भूकंपीय प्रदर्शन और व्यापक ऑपरेटिंग बैंडविड्थ प्रदान करता है।30GHz तक के ऑपरेटिंग आवृत्ति रेंज के साथ (हमारा SMP कनेक्टर 40GHz तक भी पहुंच सकता है), प्लग में तीन इंटरफेस विकल्प हैंः पूर्ण डिस्टेंस, सीमित डिस्टेंस और चिकनी बोर (ब्रेकिंग के साथ) ।और इन-सीरीज एडाप्टर बोर्ड-टू-बोर्ड के लिए विश्वसनीय इंटरकनेक्शन समाधान प्रदान करते हैंउच्च पैकेज घनत्व को बनाए रखते हुए, अंधा मेट और रैक-एंड-पैनल अनुप्रयोगों के लिए आदर्श।
विनिर्देश
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~40GHz | |
| नामित वोल्टेज | 170VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤4mΩ |
| केंद्र कंडक्टर | ≤26mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | Sn-P कांस्य, सोना चढ़ाना |
| स्त्री | बेरीलियम कांस्य, सोने से सजी | |
| लोचदार संपर्क | बेरिलियम कांस्य | सोने से सजी |
| शेल और अन्य धातु भागों | पीतल | सोने से ढँका हुआ |
| इन्सुलेटर | ग्लास सिंटरिंग/पीटीएफई/पीईआई | |
| हेर्मेटिक उत्पाद रिसाव दर | 1.01325×10-3Pa·cm3/s | |

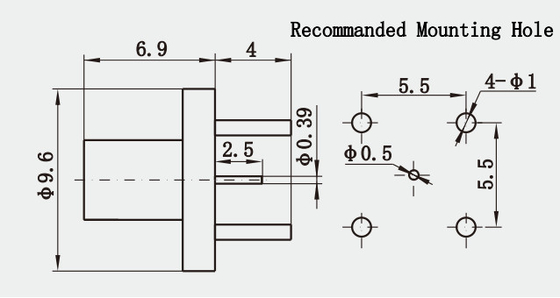

विस्तृत चित्र
आवेदन
उच्च घनत्व कनेक्शनः एसएमपी कनेक्टर अपने छोटे आकार और हल्के वजन की विशेषता है, जो उन्हें उच्च घनत्व वाले प्रतिष्ठानों जैसे बोर्ड-टू-बोर्ड, रैक-एंड-पैनल,और अन्य अनुप्रयोग.
व्यापक आवृत्ति सीमाः एसएमपी कनेक्टरों की कार्य आवृत्ति सीमा 30GHz या 40GHz तक पहुंच सकती है, जिससे वे विभिन्न प्रकार के उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त हैं।
उत्कृष्ट भूकंपीय प्रदर्शन: एसएमपी कनेक्टरों में उत्कृष्ट भूकंपीय प्रदर्शन होता है, जो कंपन और झटके के वातावरण में स्थिर कनेक्शन प्रदान करता है।
कई इंटरफेस विकल्पः एसएमपी प्लग तीन इंटरफेस रूपों की पेशकश करते हैं - पूर्ण छूट, सीमित छूट, और चिकनी बोर (ब्रेकिंग सहित),उपयोगकर्ताओं को उनकी आवश्यकताओं के आधार पर सबसे उपयुक्त इंटरफ़ेस फॉर्म चुनने की अनुमति देना.
उच्च विश्वसनीयता: उच्च गुणवत्ता वाली सामग्री से बने और सख्त गुणवत्ता नियंत्रण और परीक्षण से गुजरने वाले एसएमपी कनेक्टर उच्च विश्वसनीयता की आवश्यकता वाले मांग वाले अनुप्रयोगों में विश्वसनीय संचालन सुनिश्चित करते हैं।
विशेषताएं और लाभ
| सोने से सजी |
| उप-लघुचित्र |
| डीसी से 40 गीगाहर्ट्ज |
| कॉम्पैक्ट आकार |
| पुश-ऑन या स्नैप युग्मन |
| पूर्ण ढीलापन, सीमित ढीलापन और चिकनी बोर |
| पीसीबी और केबल माउंट कनेक्टर |
| पुरुष और महिला, सीधी और दाईं ओर कोण विकल्प |
| दोनों लचीला और अर्ध-कठोर केबल सामग्री के लिए केबल माउंट संस्करण |
| सामान्य प्रकार और हेर्मेटिक, फ्लैंज माउंट & थ्रेड-इन माउंट विकल्प |
