उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमपी महिला कनेक्टर | आवृति सीमा: | डीसी ~ 40GHz |
|---|---|---|---|
| मुक़ाबला: | 50Ω | कनेक्टर श्रृंखला: | एसएमपी |
| लिंग: | महिला | छिलके की सामग्री: | कोवर 4j29 |
| काँच: | 7052 7070 | हर्मेसिटी: | ≤1.01325*10-3 Pa.cm3/s |
| प्रमुखता देना: | लंबी माइक्रोस्ट्रिप सॉकेट आरएफ कनेक्टर,2 छेद फ्लैंज आरएफ कनेक्टर,आरएफ समाक्षीय महिला कनेक्टर |
||

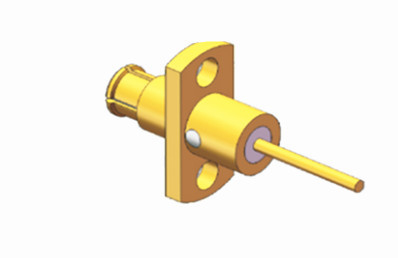

हमारे एसएमपी महिला 2-छेद फ्लैंज और लंबे माइक्रोस्ट्रिप सॉकेट के साथ अपने आरएफ कनेक्टिविटी को अपग्रेड करें - सटीकता, विश्वसनीयता
एसएमपी एक कॉम्पैक्ट पुश-ऑन या स्नैप कपलिंग आरएफ समाक्षीय कनेक्टर है जिसमें एक छोटा आकार, हल्के डिजाइन, उत्कृष्ट भूकंपीय प्रदर्शन और व्यापक कार्य बैंडविड्थ है।इसकी ऑपरेटिंग आवृत्ति 30GHz तक पहुंच सकती है (हमारे SMP कनेक्टर उत्पाद 40GHz तक भी पहुंच सकते हैं), और प्लग तीन इंटरफेस रूपों की पेशकश करता हैः पूर्ण डिस्टेंस, सीमित डिस्टेंस, और चिकनी बोर (ब्रेकिंग सहित) । पीसीबी माउंट, केबल माउंट, और श्रृंखला में एडाप्टर के साथ,एसएमपी बोर्ड-टू-बोर्ड के लिए एक इंटरकनेक्ट समाधान प्रदान करता हैयह उच्च विश्वसनीयता वाले मॉड्यूलर गहन प्रतिष्ठानों के लिए उपयुक्त है।
विनिर्देश
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~40GHz | |
| नामित वोल्टेज | 170VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤4mΩ |
| केंद्र कंडक्टर | ≤26mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | Sn-P कांस्य, सोना चढ़ाना |
| स्त्री | बेरीलियम कांस्य, सोने से सजी | |
| लोचदार संपर्क | बेरिलियम कांस्य | सोने से सजी |
| शेल और अन्य धातु भागों | पीतल | सोने से ढँका हुआ |
| इन्सुलेटर | ग्लास सिंटरिंग/पीटीएफई/पीईआई | |
| हेर्मेटिक उत्पाद रिसाव दर | 1.01325×10-3Pa·cm3/s | |
विस्तृत चित्र
विशेषताएं और लाभ
| सोने से सजी |
| उप-लघुचित्र |
| डीसी से 40 गीगाहर्ट्ज |
| कॉम्पैक्ट आकार |
| पुश-ऑन या स्नैप युग्मन |
| पूर्ण ढीलापन, सीमित ढीलापन और चिकनी बोर |
| पीसीबी और केबल माउंट कनेक्टर |
| पुरुष और महिला, सीधी और दाईं ओर कोण विकल्प |
| लचीला और अर्ध-कठोर दोनों केबल के लिए केबल माउंट संस्करण |
| सामान्य प्रकार और हेर्मेटिक, फ्लैंज माउंट & थ्रेड-इन माउंट विकल्प |
आवेदन
एसएमपी कनेक्टर्स का ऐंटेना में व्यापक अनुप्रयोग है, ब्रॉडएसएमपी कनेक्टर्स का ऐंटेना, ब्रॉडबैंड उपकरण की स्थापना, परीक्षण और माप में व्यापक अनुप्रयोग है,क्वांटम कंप्यूटिंगइसकी अनूठी विशेषताओं के कारण, आरएफ/माइक्रोवेव अनुप्रयोगों में घने पैकेजिंग को बढ़ावा देने के लिए एसएमपी कनेक्टर एक महत्वपूर्ण उपकरण बन गए हैं।
