सीधे एसएमपी महिला से एसएमपी महिला आरएफ एडाप्टर लंबाई 11.8 मिमी के साथ
एसएमपी आरएफ कनेक्टर परिचय
एसएमपी एक लघु पुश-ऑन आरएफ समाक्षीय कनेक्टर एडाप्टर है, जिसमें छोटी मात्रा, हल्के वजन, उत्कृष्ट भूकंपीय प्रदर्शन और व्यापक रूप से काम करने वाले ब्रॉडबैंड आदि के लक्षण हैं।
ऑपरेटिंग आवृत्ति 30GHz तक (उच्च प्रदर्शन का हमारा उत्पाद)।एसएमपी कनेक्टर 40GHz तक पहुंच सकता है) और प्लग में पूर्ण डिटेंट, सीमित डिटेंट और स्मूथ बोर (ब्रेकिंग सहित) के साथ तीन इंटरफ़ेस फॉर्म हैं।
विभिन्न इंटरफ़ेस रूप व्यापक से व्यापक कनेक्टर्स के युगल उपयोग में ब्लाइंड मेटिंग के आवश्यक अक्षीय या रेडियल आंदोलन को संतुष्ट कर सकते हैं।
उच्च विश्वसनीयता मॉड्यूलर गहन की आवश्यकता के साथ स्थापित स्थिति के लिए आवेदन करें।
| एसएमपी कनेक्टर एडाप्टर के लिए सामान्य विशिष्टता | ||||
मुक़ाबला | 50Ω | |||
आवृति सीमा | डीसी~40GHz | |||
रेटेड वोल्टेज | 170VRMS(समुद्र तल पर) | |||
ढांकता हुआ वोल्टेज-प्रतिरोध | 500VRMS(समुद्री लहर पर) | |||
इन्सुलेशन प्रतिरोध | ≥2000MΩ | |||
बाहरी कंडक्टर | सामान्य≤2.5mΩ, भली भांति बंद करके सील किया गया ≤4mΩ | |||
केंद्र कंडक्टर | सामान्य≤6mΩ, भली भांति बंद करके सील किया गया ≤26mΩ | |||
| आवृति सीमा | डीसी~18GHz | 18~26.5GHz | 26.5~40GHz | |
| सीधे कनेक्टर के लिए VSWR | ≤1.25 | ≤1.3 | ≤1.5 | |
| राइट एंजल कनेक्टर के लिए वीएसडब्ल्यूआर | ≤1.3 | |||
| एडॉप्टर के लिए वीएसडब्ल्यूआर | ≤1.2 | ≤1.3 | ≤1.5 | |
| केंद्र संचालक | पुरुष | एसएन-पी कांस्य | सोना चढ़ाया हुआ | |
| महिला | बेरिलियम कांस्य | सोना चढ़ाया हुआ | ||
लोचदार संपर्क | बेरिलियम कांस्य | सोना चढ़ाया हुआ | ||
शैल और अन्य धातु के हिस्से | सोना चढ़ाया हुआ पीतल, निष्क्रिय स्टेनलेस स्टील | |||
रोधक | ग्लास सिंटरिंग/पीटीएफई/पीईआई | |||
के लिए रिसाव दर भली भांति बंद करके सील किया गया कनेक्टर | 1.01325×10-3 Pa·cm3 /s | |||

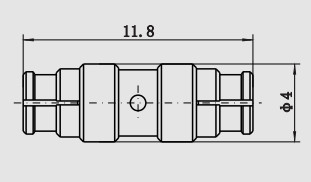

की रूपरेखा रेखांकन
एसएमपी महिला से एसएमपी महिला आरएफ एडाप्टर
| प्रतिरूप संख्या। | एल(मिमी) |
| एसएमपी-केके | एल=6.45, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके12 | एल=5.8, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके88 | एल=6.2, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके173 | एल=6.1, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके174 | एल=5.8, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके180 | एल=12.3, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके182 | एल=8.1, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके202 | एल=5.9, एसएमपी महिला से महिला आरएफ एडाप्टर |
संबंधित एसएमपी महिला से महिला एडाप्टर
1.
| प्रतिरूप संख्या। | विवरण |
| एसएमपी-KWFK | एसएमपी महिला से महिला आरएफ एडाप्टर, समकोण, 2 छेद निकला हुआ किनारा। |
2.
| प्रतिरूप संख्या। | विवरण |
| एसएमपी-केके72 | एसएमपी महिला से महिला आरएफ एडाप्टर |
3.
| प्रतिरूप संख्या। | एल(मिमी) | |
| एसएमपी-केके59 | 16 | संपीड़न लंबाई: 15 मिमी, दायां सिरा केवल चिकने बोर के साथ जुड़ा हुआ है। |
| एसएमपी-केके62टी | 13 | संपीड़न लंबाई: 12 मिमी, दायां सिरा केवल चिकने बोर के साथ जुड़ा हुआ है। |
| एसएमपी-KK62T-Y1 | 13 | संपीड़न लंबाई: 12 मिमी, दायां सिरा केवल चिकने बोर के साथ जुड़ा हुआ है। 192H नमक कोहरा प्रतिरोध |
| एसएमपी-केके190टी | 12.7 | संपीड़न लंबाई: 11.9 मिमी, दायां सिरा केवल चिकने बोर के साथ जुड़ा हुआ है। |
4.
| प्रतिरूप संख्या। | एल(मिमी) |
| एसएमपी-केके99 | एल=9.6, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके166 | एल=10.2, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके175 | एल=6.7, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके176 | एल=7.1, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके177 | एल=7.4, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके178 | एल=8.1, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके188 | एल=10, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके189 | एल=9.7, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके192 | एल=9, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके239 | एल=9.9, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके249 | एल=6.7, एसएमपी महिला से महिला आरएफ एडाप्टर |
5.
| प्रतिरूप संख्या। | विवरण |
| एसएमपी-केके96 | एल=17.35, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके97 | एल=19.6, एसएमपी महिला से महिला आरएफ एडाप्टर |
| एसएमपी-केके98 | एल=11, एसएमपी महिला से महिला आरएफ एडाप्टर |
टिप्पणी:
हमारे पास 1,000 से अधिक प्रकार हैंएसएमपी महिला पुरुष एडाप्टरविकल्प के लिए, यदि आप जिस उत्पाद का उपयोग कर रहे हैं वह नहीं मिला है,
पूर्ण कैटलॉग के लिए कृपया हमसे संपर्क करें।कस्टम आयाम स्वीकार किए जाते हैं.
