उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | एसएमपी मेल लिमिटेड हर्मेटिकली सीलबंद कनेक्टर को डिटेक्ट करता है | आवृति सीमा: | डीसी ~ 40GHz |
|---|---|---|---|
| मुक़ाबला: | 50Ω | कनेक्टर श्रृंखला: | एसएमपी |
| लिंग: | नर | छिलके की सामग्री: | कोवर 4j29 |
| काँच: | 7052 7070 | हर्मेसिटी: | ≤1.01325×10 -³ Pa.cm³/s |
| हाई लाइट: | पुरुष समकोण आरएफ कनेक्टर,हर्मेटिक एसएमपी आरएफ कनेक्टर,सीधी रेखा समाप्ति आरएफ केबल कनेक्टर |
||

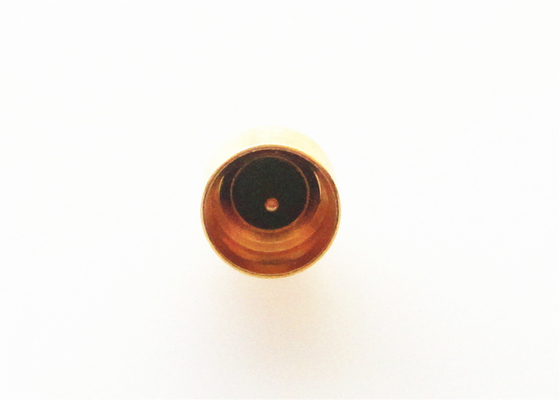

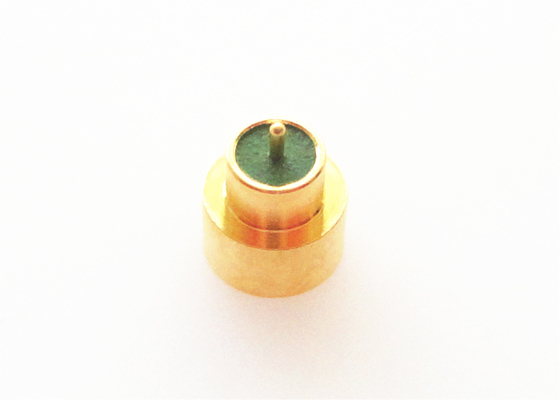

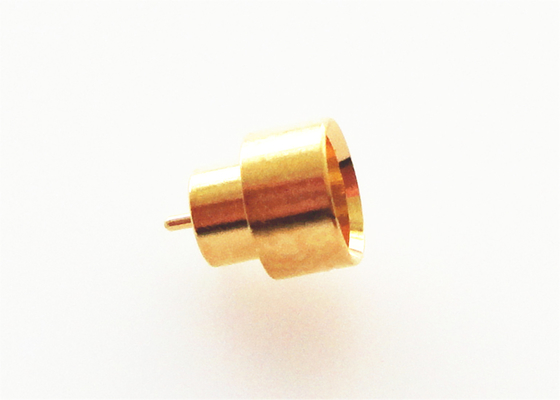

SMP Male Limited भली भांति बंद कनेक्टर अटैचमेंट माइक्रोस्ट्रिप टर्मिनल को डिटेक्ट करता है
एसएमपी एक लघु पुश-ऑन या स्नैप कपलिंग आरएफ समाक्षीय कनेक्टर है, जिसमें छोटे आकार, हल्के वजन, उत्कृष्ट भूकंपीय प्रदर्शन और व्यापक रूप से काम करने वाले ब्रॉडबैंड आदि के पात्र हैं।इसकी ऑपरेटिंग फ्रीक्वेंसी 30GHz तक (SMP कनेक्टर का हमारा उत्पाद 40GHz तक पहुंच सकता है) और प्लग में तीन इंटरफ़ेस फॉर्म-फुल डिटेन्ट, लिमिटेड डिटेन्ट और स्मूथ बोर (ब्रेकिंग सहित) हैं।पीसीबी माउंट, केबल माउंट और इन-सीरीज़ एडेप्टर पैकेज घनत्व को बनाए रखते हुए बोर्ड-टू-बोर्ड, ब्लाइंड मेट और रैक-एंड-पैनल अनुप्रयोगों के लिए एक इंटरकनेक्ट समाधान प्रदान करते हैं।उच्च विश्वसनीयता मॉड्यूलर गहन की आवश्यकता के साथ स्थापित स्थिति के लिए आवेदन करें।
विनिर्देश
| विद्युत विशेषताओं | ||
| मुक़ाबला | 50Ω | |
| आवृति सीमा | डीसी ~ 40GHz | |
| रेटेड वोल्टेज | 170VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |
| डाइलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤4mΩ |
| केंद्र कंडक्टर | ≤26mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक विशेषताएं | ||
| केंद्र कंडक्टर | नर | एसएन-पी कांस्य, सोना चढ़ाया |
| महिला | बेरिलियम कांस्य, सोना चढ़ाया हुआ | |
| लोचदार संपर्क | बेरिलियम कांस्य | सोना चढ़ाया हुआ |
| खोल और अन्य धातु भागों | पीतल स्टेनलेस स्टील | गोल्ड प्लेटेड पैसिवेशन |
| रोधक | ग्लास सिंटरिंग / PTFE / PEI | |
| हर्मेटिक उत्पाद रिसाव दर | 1.01325×10-³पैक·सेमी³/एस | |
विस्तृत आरेखण
| प्रतिरूप संख्या। | एल | डी | इंटरफेस | टिप्पणी |
| एसएमपी (एम)-जेएचडी | 1.6 | 0.39 | सीमित निरोध | इंटरफ़ेस गहराई 1.7 मिमी, हर्मेटिक |
| एसएमपी (एम)-जेएचडी-एस | 1.6 | 0.39 | चिकना बोर | इंटरफ़ेस गहराई 1.7 मिमी, हर्मेटिक |
| एसएमपी (एम)-जेएचडी-एफ | 1.6 | 0.39 | पूर्ण निरोध | इंटरफ़ेस गहराई 1.7 मिमी, हर्मेटिक |
| एसएमपी (एम)-जेएचडी-वाई1 | 1.6 | 0.39 | सीमित निरोध | इंटरफ़ेस गहराई 1.7 मिमी, भली भांति बंद, |
| एसएमपी (एम)-JHD26-एस | 0.8 | 0.3 | चिकना बोर | इंटरफ़ेस गहराई 1.7 मिमी, हर्मेटिक |
| एसएमपी (एम)-JHD42-एस | 2 | 0.39 | चिकना बोर | इंटरफ़ेस गहराई 1.7 मिमी, हर्मेटिक |
| एसएमपी (एम)-JHD51 | 1.2 | 0.39 | सीमित निरोध | इंटरफ़ेस गहराई 1.7 मिमी, हर्मेटिक |
| एसएमपी (एम)-JHD51-एस | 1.2 | 0.39 | चिकना बोर | इंटरफ़ेस गहराई 1.7 मिमी, हर्मेटिक |
| एसएमपी (एम)-JHD54 | 1.1 | 0.39 | सीमित निरोध | इंटरफ़ेस गहराई 1.7 मिमी, हर्मेटिक |
| एसएमपी (एम)-JHD54-एस | 1.1 | 0.39 | चिकना बोर | इंटरफ़ेस गहराई 1.7 मिमी, हर्मेटिक |
| एसएमपी (एम)-JHD63 | 2.5 | 0.39 | सीमित निरोध | इंटरफ़ेस गहराई 1.7 मिमी, हर्मेटिक |
| एसएमपी (एम)-JHD153 | 1 | 0.39 | सीमित निरोध | इंटरफ़ेस गहराई 1.7 मिमी, हर्मेटिक |
विशेषतायें एवं फायदे
| सोना चढ़ाया हुआ |
| उप लघु |
| डीसी से 40 गीगाहर्ट्ज |
| संविदा आकार |
| पुश-ऑन या स्नैप कपलिंग |
| फुल डिटेन्ट, लिमिटेड डिटेन्ट और स्मूथ बोर |
| पीसीबी और केबल माउंट कनेक्टर |
| पुरुष और महिला, सीधे और समकोण पसंद |
| लचीली और अर्ध-कठोर केबल सामग्री दोनों के लिए केबल माउंट संस्करण |
| सामान्य प्रकार और हर्मेटिक, निकला हुआ किनारा माउंट और थ्रेड-इन माउंट विकल्प |
अनुप्रयोग
- एंटेना- ब्रॉडबैंड
- दूरसंचार
- इंस्ट्रुमेंटेशन
- चरणबद्ध सरणी एंटेना
- बोर्ड-टू-बोर्ड इंटरकनेक्ट
