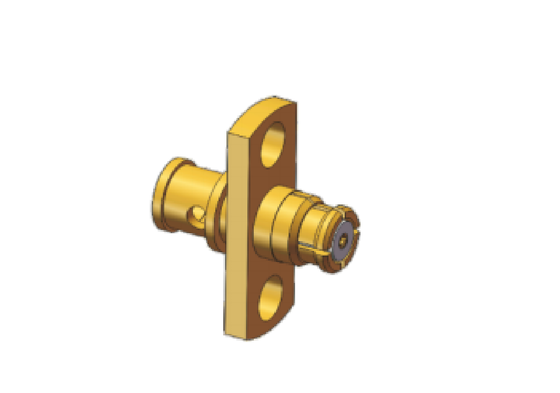

2 छेद फ्लैंज माउंट एसएमपी महिला केबल कनेक्टर जैक CXN3506/MF108A के लिए संभोग आवृत्ति 18GHz तक

बड़ी छवि : 2 छेद फ्लैंज माउंट एसएमपी महिला केबल कनेक्टर जैक CXN3506/MF108A के लिए संभोग आवृत्ति 18GHz तक सबसे अच्छी कीमत

उत्पाद विवरण:

उत्पत्ति के प्लेस:	शीआन, चीन
ब्रांड नाम:	ELT
प्रमाणन:	ISO Certificates
मॉडल संख्या:	एसएमपी-केएफ506-35

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	100 पीसी
मूल्य:	Depending on the quantity
पैकेजिंग विवरण:	1pcs/प्लास्टिक बैग; 10 पीसी/बड़ा प्लैटिक बैग ； 100pcs/कार्टन
प्रसव के समय:	भुगतान के 8-12 सप्ताह बाद
भुगतान शर्तें:	टी/टी या नियंत्रण रेखा
आपूर्ति की क्षमता:	आवश्यकताओं के रूप में

संपर्क करें

विस्तृत उत्पाद विवरण

तापमान:	-55℃～+125℃	नमूना:	एसएमपी-केएफ506-35
पैकेजिंग विवरण:	तांबे की मिश्र धातु, सोने की परत	डीडब्ल्यूवी:	500V
मॉडल नंबर:	50Ω	भुगतान की शर्तें:	पीटीएफई
प्रोडक्ट का नाम:	एसएमपी आरएफ कनेक्टर	आवृति सीमा:	0.3MHz-18GHz
आवास:	तांबा मिश्र धातु, सोना चढ़ाना	स्टॉक में:	>500पीसी
इन्सुलेशन प्रतिरोध:	>5000MΩ	मेटिंग कैल्बे:	एमएफ108ए/सीएक्सएन3506
प्रमुखता देना:	2 छेद फ्लैंज माउंट एसएमपी कनेक्टर , एसएमपी महिला केबल कनेक्टर जैक , एसएमपी आरएफ कनेक्टर 18GHz तक

उत्पाद विवरण:

हमारे एसएमपी आरएफ कनेक्टर पुश-ऑन सबमिनिएचर कोएक्सियल कनेक्टर 40 गीगाहर्ट्ज तक उच्च-आवृत्ति आरएफ संचालन के लिए इंजीनियर किए गए हैं। अल्ट्रा-कॉम्पैक्ट संरचना और स्थिर परिचालन प्रदर्शन की विशेषता वाली यह श्रृंखला इलेक्ट्रॉनिक उपकरण, संचार प्रणाली, उपग्रह संचार और रडार सिस्टम के लिए बोर्ड-टू-बोर्ड लिंकिंग में व्यापक रूप से तैनात है। इसका स्पेस-सेविंग डिज़ाइन सर्किट बोर्ड पर उच्च-घनत्व लेआउट का समर्थन करता है, जिससे समग्र स्थापना स्थान का बहुत अधिक अनुकूलन होता है।

एसएमपी आरएफ कनेक्टर पुरुष प्लग के लिए तीन अलग-अलग डिज़ाइन पेश किए जाते हैं: फुल डिटेंट, लिमिटेड डिटेंट (सेमी-डिटेंट / हाफ-डिटेंट) और स्मूथ बोर (कैचर'स मिट स्टाइल)। आप अपनी वास्तविक कार्य परिस्थितियों के अनुसार सही प्रकार चुन सकते हैं।
फुल डिटेंट मॉडल सबसे मजबूत होल्डिंग फोर्स और कंपन और झटके के प्रति उत्कृष्ट प्रतिरोध प्रदान करता है, जो केबल इंटरकनेक्शन और उन परिदृश्यों के लिए पूरी तरह से काम करता है जहां सिग्नल निरंतरता की गारंटी होनी चाहिए।
लिमिटेड डिटेंट वेरिएंट प्रतिधारण शक्ति और सेवा जीवन को संतुलित करता है। स्मूथ बोर संरचना के आधार पर विकसित, यह दीर्घकालिक दोहराए जाने वाले मेटिंग के लिए उत्कृष्ट है, और पीसीबी असेंबली और ब्लाइंड-मेटिंग कनेक्शन के लिए एक मुख्यधारा का विकल्प है।

स्मूथ बोर स्टाइल लगातार सम्मिलन और निष्कर्षण बल का दावा करता है। यह अक्षीय और रेडियल स्थिति विचलन की भरपाई कर सकता है, इसलिए यह बोर्ड-टू-बोर्ड एसएमपी आरएफ कनेक्टर और बड़े पैमाने पर ब्लाइंड-मेटिंग परियोजनाओं के बड़े पैमाने पर असेंबली के लिए शीर्ष विकल्प है।

विद्युत विशेषताएँ
प्रतिबाधा	50Ω
आवृत्ति रेंज	DC~40GHz
रेटेड वोल्टेज	170VRMS
डाइलेक्ट्रिक्स वोल्टेज-प्रतिरोध	500VRMS
इन्सुलेशन प्रतिरोध	≥5000MΩ
संपर्क प्रतिरोध	बाहरी कंडक्टर	सामान्य≤2.5mΩ
	केंद्र कंडक्टर	सामान्य≤6mΩ
VSWR	≤1.3

VSWR		DC~18GHz	18GHz~26.5GHz	26.5~40GHz
	सीधा	≤1.25	≤1.3	≤1.4
	दायां कोण	≤1.3
	एडाप्टर	≤1.25	≤1.3	≤1.4
	अन्य	≤1.3

एसएमपी आरएफ कनेक्टर जैक फ्लैंज माउंट मेटिंग केबल CXN3506 / MF108A का आउटलाइन आयाम, मॉडल: SMP-KF506-35 18 गीगाहर्ट्ज़ तक

2 छेद फ्लैंज माउंट एसएमपी महिला केबल कनेक्टर जैक CXN3506/MF108A के लिए संभोग आवृत्ति 18GHz तक

आपके संदर्भ के लिए दायां कोण एसएमपी आरएफ कनेक्टर:

केबल मॉडल:CXN 3506

केबल ओडी: 2.3mm

केबल रंग : ग्रे

आवृत्ति:18 गीगाहर्ट्ज़ तक

हमारे पास सीधे और दाएं कोण एसएमपी आरएफ कनेक्टर, एसएमपी मॉडल भी हैं: SMP-K506 18 गीगाहर्ट्ज़ तक

केबल मॉडल: CXN 3506 / MF108A

केबल ओडी: 2.3mm

केबल रंग: ग्रे

अधिक उत्पाद, कृपया एसएमपी आरएफ कनेक्टर कैटलॉग sales3@xa-elite.com.cn के लिए स्वतंत्र रूप से हमसे संपर्क करें

अनुप्रयोग:

शिआन एलिट इलेक्ट्रॉनिक आरएफ कनेक्टर और एडाप्टर, माइक्रोवेव/वेवगाइड कंपोनेंट्स और केबल असेंबली के एक प्रमुख निर्माता हैं, जो एयरोस्पेस, विमानन, नेविगेशन, उपग्रह, रडार, में सेवा दे रहे हैंसंचार 23 से अधिक वर्षों के लिए क्षेत्र.

अनुकूलन:

विभिन्न लंबाई के एसएमपी आरएफ कनेक्टर के लिए उत्पाद अनुकूलन सेवाएं उपलब्ध हैं:

ब्रांड नाम: ELT

MOQ: 200 पीसी

मूल्य: मात्रा पर निर्भर करता है

कृपया हमें ड्राइंग या विवरण भेजें और हम अपने इंजीनियर को मूल्यांकन की व्यवस्था करने देंगे या हम आपको वैकल्पिक मॉडल की सिफारिश करेंगे या आपको अपना समाधान प्रदान करेंगे।

हम कनेक्टर जैसे अनुकूलन भी प्रदान कर सकते हैंSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, माइक्रो डी कनेक्टर, आरएफ लोड, एंटीना, फिल्टर, पावर डिवाइडर, कपलर।

पैकिंग और शिपिंग:

एसएमपी आरएफ कनेक्टर के लिए पैकेजिंग:

1 पीस/ छोटा प्लास्टिक बैग

10 पीस/ बड़ा प्लास्टिक बैग

100 पीस/ कार्टन बॉक्स

एसएमपी आरएफ कनेक्टर शिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किए जाते हैं। आसान पहचान के लिए बॉक्स को उत्पाद नाम और विनिर्देशों के साथ लेबल किया गया है।

शिपिंग के लिए, एसएमपी आरएफ कनेक्टर को कैरोन में रखा जाता है। हम शिपिंग के बाद ट्रैकिंग नंबर प्रदान करेंगे।
