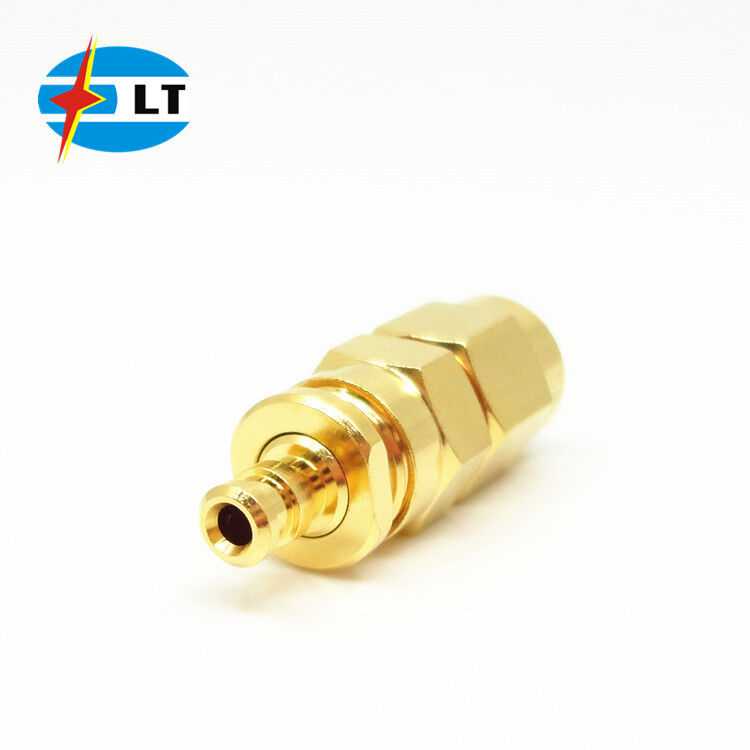

आरजी178 50 ओम एसएमए पुरुष स्ट्रेट कनेक्टर
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | एसएमए आरएफ कनेक्टर | चढ़ाना: | सोना चढ़ाया हुआ |
|---|---|---|---|
| लिंग: | पुरुष | आवृत्ति: | डीसी~18GHz |
| प्रकार: | एसएमए | कार्यशील वोल्टेज: | समुद्र तल पर 335V आर.एम.एस |
| 90903-63014 असर का आकार: | पीतल | मुक़ाबला: | 50Ω |
आरजी178 एसएमए केबल 50ओहम गोल्ड प्लेटेड एसएमए मेल स्ट्रेट कनेक्टर
एसएमए इलेक्ट्रिकल कनेक्टर थ्रेडेड-कपलिंग आरएफ कोएक्सियल कनेक्टर हैं जिनमें लघु आकार, कंपन-रोधी और 18 गीगाहर्ट्ज तक की विस्तृत आवृत्ति रेंज होती है (हमारे एसएमए आरएफ कनेक्टर 20 गीगाहर्ट्ज हो सकते हैं), जो उन्हें माइक्रोवेव, एंटेना और परीक्षण उपकरण आदि के लिए व्यापक रूप से उपयोग किया जाता है।
हम ग्राहकों की विभिन्न आवश्यकताओं के अनुसार एसएमए आरएफ कनेक्टर और एडेप्टर को अनुकूलित कर सकते हैं। एसएमए बल्कहेड और एसएमए फ्लैंज माउंट दोनों एसएमए राइट एंगल्ड कनेक्टर के साथ-साथ उपलब्ध हैं।
हम ग्राहकों की विभिन्न आवश्यकताओं के अनुसार एसएमए आरएफ कनेक्टर और एडेप्टर को अनुकूलित कर सकते हैं। एसएमए बल्कहेड और एसएमए फ्लैंज माउंट दोनों एसएमए राइट एंगल्ड कनेक्टर के साथ-साथ उपलब्ध हैं।
विनिर्देश:
| विद्युत विशेषताएँ: | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति रेंज | लचीली केबल | डीसी~12.4गीगाहर्ट्ज |
| अर्ध-कठोर केबल | डीसी~18गीगाहर्ट्ज | |
| वोल्टेज रेटिंग | 335 वीआरएमएस (अधिकतम समुद्र तल) | |
| ढांकता हुआ सहनशील वोल्टेज | 1000वीआरएमएस (अधिकतम समुद्र तल) | |
| इन्सुलेशन | प्रतिरोध ≥5000MΩ | |
| संपर्क प्रतिरोध | केंद्र कंडक्टर | ≤3.0mΩ |
| कच्चा माल | बाहरी कंडक्टर | ≤2.0mΩ |
| वीएसडब्ल्यूआर (वोल्टेज स्टैंडिंग वेव रेशियो) | ≤1.3 | |
की रूपरेखा ड्राइंग एसएमए आरएफ कोएक्स कनेक्टर:
(मिमी)
सामग्री और यांत्रिक विशेषताएँ:
| सामग्री और यांत्रिक विशेषताएँ: | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने का पानी चढ़ा हुआ |
| महिला/सॉकेट | बेरिलियम कांस्य | सोने का पानी चढ़ा हुआ | |
| लचीला संपर्क | बेरिलियम कांस्य | निकेल प्लेटेड | |
| शैल/आवास | पीतल | सोने का पानी चढ़ा हुआ | |
| शैल/आवास | स्टेनलेस स्टील | निष्क्रिय | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबर | ||
| स्थायित्व | 500चक्र | ||
| टॉर्क | 0.79~1.13एन.एम | ||
| *अन्य सामग्री और फिनिश कोटिंग को अनुकूलित किया जा सकता है | |||
मुख्य विशेषताएँ:
1. 18 गीगाहर्ट्ज तक की आवृत्ति रेंज सब-मिनिएचर कोएक्सियल कनेक्टर
2. थ्रेडेड इंटरफ़ेस का उपयोग करना
3. निष्क्रियता या सोने की प्लेटिंग में उपलब्ध
4. पीतल और स्टेनलेस स्टील सामग्री विकल्प
5. ओरिएंटेशन और पीसीबी टर्मिनेशन की विस्तृत विविधता
6. सीधे या दाएँ कोण वाले संस्करणों में उपलब्ध
7. बल्कहेड, 2 होल पैनल, 4 होल पैनल या माउंटलेस विकल्पों के साथ।
8. पुरुष, महिला और एडेप्टर वेरिएंट के साथ व्यापक रेंज।
9. रोएचएस आज्ञाकारी
उत्पाद कैटलॉग:
| आरएफ एडेप्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन टाइप आरएफ कनेक्टर |
| एमसीएक्स/एमएमसीएक्स आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर |
| आरएफ केबल असेंबली |
| वेवगाइड टू कोएक्सियल एडेप्टर |
| ग्लास-टू-मेटल हर्मेटिक सील |
| जे30जे सीरीज कनेक्टर |
| माइक्रोवेव रोटरी जॉइंट्स |
आवेदन:
* एयरोस्पेस
* ब्रॉडबैंड
* इंस्ट्रूमेंटेशन
* बेस स्टेशन
* मोबाइल संचार
* बाहरी सुविधाएं
* रडार, माइक्रोवेव
* फेस्ड एरे एंटेना
* दूरसंचार
* बोर्ड-टू-बोर्ड इंटरकनेक्ट
इंटरफ़ेस आयाम:
समान उत्पाद
1.आरजी178 केबल गोल्ड प्लेटेड स्ट्रेट एसएमए आरएफ कनेक्टर के लिए
2.आरजी178 केबल गोल्ड प्लेटेड आरए एसएमए आरएफ कनेक्टर के लिए
3.आरजी178 केबल गोल्ड प्लेटेड बल्कहेड एसएमए आरएफ कनेक्टर के लिए
नोट:
हमारे पास 10,000 से अधिक प्रकार के एसएमए कनेक्टरहैं, यदि आपको वह कनेक्टर नहीं मिल रहा है जिसका आप उपयोग कर रहे हैं, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
