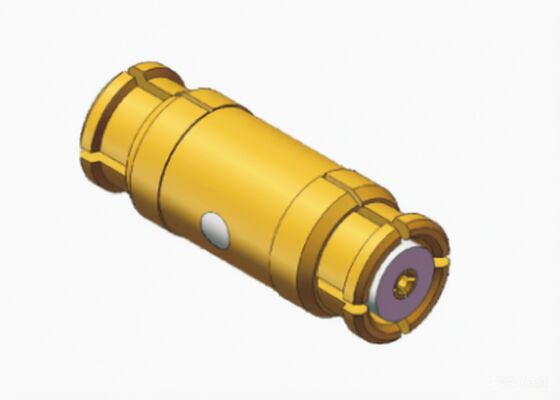

50ओम एसएमपी जैक टू जैक बुलेट आरएफ समाक्षीय एडेप्टर कनेक्टर 18 गीगाहर्ट्ज तक
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | एसएमपी महिला से एसएमपी महिला आरएफ समाक्षीय एडाप्टर कनेक्टर | अन्य नाम: | एसएमपी जैक से जैक बुलेट |
|---|---|---|---|
| केंद्र संपर्क: | तांबा मिश्र धातु, सोना चढ़ाया हुआ | शंख: | तांबा मिश्र धातु, सोना चढ़ाया हुआ |
| आकार: | 50ओम | रेटेड वोल्टेज: | 170V |
| डीडब्ल्यूवी: | 500V | इन्सुलेशन प्रतिरोध: | 5000 ओम |
| आवृत्ति: | डीसी~18GHz | तापमान की रेंज: | -55℃~+125℃ |
| ढांकता हुआ: | पीटीएफई | नमूने: | उपलब्ध，स्टॉक में >30पीसीएस |
| प्रमुखता देना: | 50 ओम एसएमपी समाक्षीय एडाप्टर कनेक्टर,एसएमपी जैक से जैक आरएफ एडाप्टर,18GHz आरएफ समाक्षीय बुलेट कनेक्टर |
||
उत्पाद का वर्णन:
50 ओम एसएमपी जैक से जैक बुलेट आरएफ समाक्षीय एडाप्टर कनेक्टर 18 गीगाहर्ट्ज तक
ऐसे वातावरणों के लिए डिज़ाइन किए गए जहां स्थान प्रीमियम पर है, ये लघु एडेप्टर प्रदर्शन का त्याग किए बिना एक मजबूत इंटरकनेक्ट समाधान प्रदान करते हैं।आधुनिक आरएफ प्रणालियों की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया, वे ऐसे अनुप्रयोगों के लिए आदर्श हैं जिनकी आवश्यकता होती हैन्यूनतम आयामऔरअति कॉम्पैक्ट, स्थान की बचत डिजाइन.
आरएफ समाक्षीय एडाप्टर कनेक्टर की मुख्य विशेषताएं:
विस्तारित आवृत्ति सीमाःउपयोग के लिए उपयुक्त18 गीगाहर्ट्ज, उच्च आवृत्ति परीक्षण वातावरण और संचार प्रणालियों में विश्वसनीय संकेत अखंडता सुनिश्चित करता है।
टूल-फ्री कनेक्टिविटी:जिसमें एकपुश-ऑन डिजाइन, ये एडेप्टर त्वरित संभोग और असंबद्धता की अनुमति देते हैं। इंस्टॉलर बिना धागे या चाबियों की आवश्यकता के कनेक्शन को सुरक्षित कर सकते हैं, जिससे विधानसभा समय और जटिलता में काफी कमी आती है।
बहुमुखी एसएमपी कनेक्टर परिवार:एसएमपी सीरीज़ में कई प्रकार के कॉन्फ़िगरेशन उपलब्ध हैं, जिनमें शामिल हैंसीधी और सीधी कोण के रूप मेंचाहे आपके आवेदन के लिए केबल असेंबली या पीसीबी पर प्रत्यक्ष मिलाप की आवश्यकता हो, एक उपयुक्त कॉन्फ़िगरेशन है।
प्रत्येक वातावरण के लिए अनुकूलित जुड़ाव विकल्प
विभिन्न उपयोग परिदृश्यों में विश्वसनीयता सुनिश्चित करने के लिए, उपयोगकर्ता विशिष्ट संभोग चक्र आवश्यकताओं के अनुरूप तीन अलग-अलग प्लग संरचनाओं में से चुन सकते हैंः
पूर्ण रोकथाम:स्थायी या अर्ध-स्थायी प्रतिष्ठानों के लिए अनुशंसित जहां बार-बार सम्मिलन की आवश्यकता नहीं है। यह विकल्प उच्चतम प्रतिधारण बल प्रदान करता है।
सीमित रोकथाम:ऐसे अनुप्रयोगों के लिए आदर्श है जिनमें नियमित रखरखाव या पुनर्गठन की आवश्यकता होती है जिसमें कई सम्मिलन चक्र शामिल होते हैं।
चिकनी बोर:उच्च घनत्व वाले बोर्ड-टू-बोर्ड असेंबली के लिए डिज़ाइन किया गया है जहां कई एसएमपी कनेक्टर निकटता में लगाए जाते हैं।
मैकेनिकल प्रदर्शन पर नोटःसम्मिलन और निष्कर्षण बल इस पदानुक्रम का पालन करते हैंःपूर्ण डिटेंशन > सीमित डिटेंशन > चिकनी बोर.
रूपरेखा आयामसीधाएसएमपी से एसएमपी जैकजैक बुलेट्स के लिएSMP-KK25 श्रृंखला:
| मॉडल | L (विभिन्न लंबाई) | नोट |
| SMP-KK99 | 9.6 मिमी | स्त्री से स्त्री तक |
| SMP-KK166 | 10.2 मिमी | स्त्री से स्त्री तक |
| SMP-KK176 | 7.1 मिमी | स्त्री से स्त्री तक |
| SMP-KK177 | 7.4 मिमी | स्त्री से स्त्री तक |
| SMP-KK178 | 8.1 मिमी | स्त्री से स्त्री तक |
| SMP-KK188 | 10 मिमी | स्त्री से स्त्री तक |
| SMP-KK189 | 9.7 मिमी | स्त्री से स्त्री तक |
| SMP-KK192 | 9 मिमी | स्त्री से स्त्री तक |
| SMP-KK239 | 9.9 मिमी | स्त्री से स्त्री तक |
| SMP-KK249 | 6.7 मिमी | स्त्री से स्त्री तक |
नोटःयदि आप विभिन्न लंबाई अनुकूलित करना चाहते हैंएसएमपी से एसएमपी आरएफ समाक्षीय एडाप्टर कनेक्टर, बुलेट्स. कृपया हमें sales3@xa-elite.com.cn के माध्यम से स्वतंत्र रूप से संपर्क करें।
अनुप्रयोग:
शीआन एलीट इलेक्ट्रॉनिक है अ के अग्रणी निर्माता आरएफ/माइक्रोवेव/वेव-गाइड कनेक्टर, एडाप्टर& केबल असेंबली एयरोस्पेस, विमानन, नेविगेशन, उपग्रह, रडार, संचार, इलेक्ट्रॉनिक्स उद्योग की सेवा।
पैकिंग और शिपिंग:
पैकेजिंगः
पैकेज के आयामः L 26.5*W18.5*H14cm के साथ बाहरी छोटा कार्टन
नौवहन:
शिपिंग समयः स्टॉक आरएफ समाक्षीय एडाप्टर कनेक्टर के लिए 5-7 कार्य दिवसों के लिए. नए उत्पादन के लिए, एक बार माल तैयार है, हम जितनी जल्दी हम कर सकते हैं शिपमेंट की व्यवस्था करेंगे.
