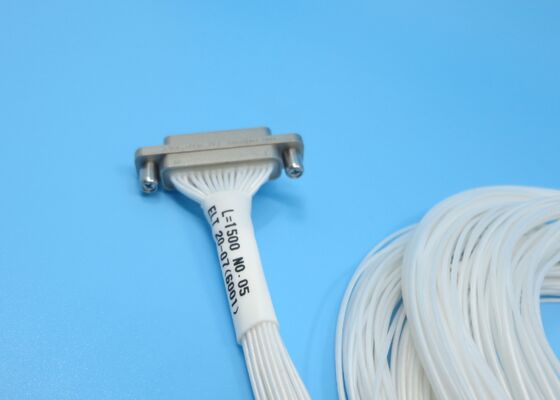

J30J सीरीज कनेक्टर आयताकार 37 संपर्क पुरुष प्लग 1500 मिमी तार लंबाई के साथ सिग्नल ट्रांसमिशन के लिए
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | J30J सीरीज कनेक्टर्स | अन्य नाम: | माइक्रो डी कनेक्टर्स |
|---|---|---|---|
| OEM: | तांबा मिश्र धातु, सोने की चढ़ाना | पैकेट: | एल्यूमीनियम मिश्र धातु, निकले चढ़ाना |
| पैकेजिंग विवरण: | पुरुष प्लग | डीडब्ल्यूवी: | 800 वी |
| संपर्क समाप्ति: | क्रिम्प | इन्सुलेशन प्रतिरोध: | ≥5000MΩ |
| संपर्क/पिन: | 37संपर्क | याद: | स्वाभाविक |
| संचालन तापमान: | -55℃~+125℃ | भंडारण तापमान.: | -55℃~+125℃ |
| संभोग केबल: | एएफआर-250, सफेद तार 0.10मिमी2 ~0.15मिमी2 | तार की लंबाई: | 1500 मिमी, 1000 मिमी, 500 मिमी, 300 मिमी, 200 मिमी |
| अनुकूलन: | अलग-अलग तार की लंबाई | ||
| प्रमुखता देना: | J30J सीरीज आयताकार कनेक्टर 37 संपर्क,J30J सीरीज पुरुष प्लग सिग्नल ट्रांसमिशन,1500 मिमी तार लंबाई के साथ आयताकार कनेक्टर |
||
उत्पाद का वर्णन:
J30J श्रृंखला के सूक्ष्म आयताकार कनेक्टर्स oएयरोस्पेस और पोर्टेबल उपकरणों के लिए अनुकूलित, J30J श्रृंखला के सूक्ष्म आयताकार कनेक्टर अल्ट्रा कॉम्पैक्ट आकार, हल्के निर्माण और उच्च विश्वसनीयता को जोड़ते हैं।मजबूत एल्यूमीनियम मिश्र धातु परिरक्षण और कंपन प्रतिरोधी घुमावदार युग्मन के साथ, ये कनेक्टर कठोर वातावरण में स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करते हैं, जिससे आधुनिक इलेक्ट्रॉनिक सिस्टम के लघुकरण और वजन में कमी आती है।
संपर्क प्रणाली
सुविधाएँ लचीला twist-pin संपर्क के साथ एक1.27 मिमी संपर्क पिचस्थिर विद्युत प्रदर्शन के लिए।
उपलब्ध संपर्क विन्यासः9, 15, 21, 25, 31, 37, 51, 66, 74, और 100 पिन।
संपर्क हैंसोने से ढंके तांबे के मिश्र धातुकम स्पर्श प्रतिरोध और उत्कृष्ट संक्षारण प्रतिरोध प्रदान करने के लिए।
सुविधाएँ लचीला twist-pin संपर्क के साथ एक1.27 मिमी संपर्क पिचस्थिर विद्युत प्रदर्शन के लिए।
उपलब्ध संपर्क विन्यासः9, 15, 21, 25, 31, 37, 51, 66, 74, और 100 पिन।
संपर्क हैंसोने से ढंके तांबे के मिश्र धातुकम स्पर्श प्रतिरोध और उत्कृष्ट संक्षारण प्रतिरोध प्रदान करने के लिए।
आवास एवं सुरक्षा
उग्र एलए में स्थितइलेक्ट्रोलेस निकेल लेपित मिश्र धातुस्थायित्व और प्रभावी परिरक्षण के लिए।
एक सुनिश्चित करने के लिए एक घुमावदार युग्मन के साथ सुसज्जितसुरक्षित, कंपन प्रतिरोधी कनेक्शनकठिन परिचालन स्थितियों में।
उग्र एलए में स्थितइलेक्ट्रोलेस निकेल लेपित मिश्र धातुस्थायित्व और प्रभावी परिरक्षण के लिए।
एक सुनिश्चित करने के लिए एक घुमावदार युग्मन के साथ सुसज्जितसुरक्षित, कंपन प्रतिरोधी कनेक्शनकठिन परिचालन स्थितियों में।
समाप्ति विकल्प
कई समापन शैलियों का समर्थन करता है, जिसमें शामिल हैंसोल्डर समापन, सीधी-कोण / सीधी पीसीबी माउंटिंग और क्रिम-टू-वायर असेंबली.
कई समापन शैलियों का समर्थन करता है, जिसमें शामिल हैंसोल्डर समापन, सीधी-कोण / सीधी पीसीबी माउंटिंग और क्रिम-टू-वायर असेंबली.
तकनीकी डेटा:
J30J श्रृंखला कनेक्टर 37 संपर्क पुरुष प्लग के रूपरेखा आयामः
| उत्पाद मॉडल |
J30J-37TJL-1500 (37पिन, पुरुष प्लग, तार की लंबाई 1500 मिमी) |
||
| तकनीकी | सामग्री और परिष्करण | ||
| प्रतिबाधा | / | केंद्र कंडक्टर | तांबे का मिश्र धातु, सोने का चढ़ाना |
| डीडब्ल्यूवी | 800 वोल्ट | बाहरी कंडक्टर | एल्यूमीनियम मिश्र धातु, निकेल प्लेटिंग |
| इन्सुलेशन प्रतिरोध | >5000MΩ | इन्सुलेशन डाईलेक्ट्रिक | पीबीटी |
| तापमान | ऑपरेटिंग तापमानः -55°C~+125°C भंडारण तापमानः -55°C~+125°C | ||
अनुप्रयोग:
एयरोस्पेसरडार प्रणाली, सैटकॉम और टेलीमेट्री एवं नियंत्रण प्रणाली
इलेक्ट्रॉनिक्स:संचार इलेक्ट्रॉनिक्स, वाहनों पर लगे उपकरण और प्रणाली
उच्च अंत उद्योग:चिकित्सा उपकरण, परीक्षण उपकरण, डाउनहोल डिटेक्शन उपकरण
माइक्रोवेव और आरएफ उपकरण:लघु ट्रांससीवर मॉड्यूल, पीसीबी से पीसीबी / पीसीबी से केबल इंटरकनेक्शन
अनुकूलन:
एलीट इलेक्ट्रॉनिक्स के साथ अपने J30J श्रृंखला कनेक्टर्स को अनुकूलित करें
हम विशेष पिन जैसे 12 पिन, 24 पिन, 35 पिन, 39 पिन, 41 पिन को भी अनुकूलित कर सकते हैं, हम अनुकूलन से पहले हमारे इंजीनियर द्वारा परियोजना मूल्यांकन की व्यवस्था करेंगे।
पैकिंग और शिपिंग:
- पैकेजिंगः
J30J सीरीज के कनेक्टर्स को शिपिंग के दौरान क्षति को रोकने के लिए टिकाऊ कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया है।
- नौवहन:
हम सुरक्षित और शीघ्र वितरण के लिए विश्वसनीय कूरियर सेवाओं का उपयोग करते हैं। सभी शिपमेंट में ट्रैकिंग नंबर शामिल हैं और परिवहन के दौरान गलत हैंडलिंग से बचने के लिए सुरक्षित रूप से पैक किए जाते हैं।
