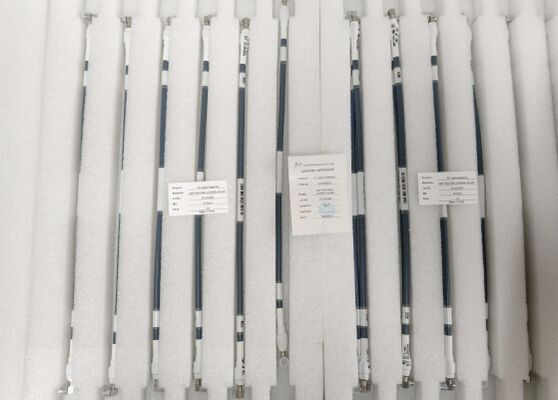

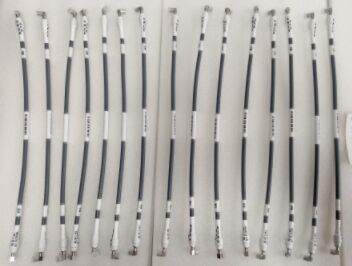

कम VSWR कम सम्मिलन हानि SMA आरएफ केबल विधानसभा डीसी ~ 18GHz संकेत संचरण के लिए विभिन्न लंबाई के साथ अनुकूलित करें
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | आरएफ केबल असेंबली | कनेक्टर का केंद्र संपर्क: | तांबा मिश्र धातु, सोना चढ़ाया हुआ |
|---|---|---|---|
| कनेक्टर का खोल: | स्टेनलेस स्टील, पास होना | रेटेड वोल्टेज: | 750V |
| इन्सुलेशन प्रतिरोध: | 5000ओम | आवृत्ति: | डीसी~18GHz |
| वीएसडब्ल्यूआर: | 1.3 अधिकतम | तापमान की रेंज: | -55℃~+125℃ |
| केबल ओडी: | 7.4 मिमी | संभोग केबल: | ईक्यूवी सीएक्सएन 3450 |
| केबल शैली: | दोनों सीधे एसएमए कनेक्टर को समाप्त करते हैं | अनुकूलन: | ग्राहक के अनुरोध के रूप में DC~40GHz |
| केबल लंबाई: | अनुरोध के अनुसार अलग-अलग लंबाई | आवेदन: | आरएफ सिग्नल ट्रांसमिशन |
| प्रमुखता देना: | एसएमए पुरुष प्लग आरएफ केबल संयोजन,डीसी से 18GHz आरएफ केबल,कस्टम लंबाई आरएफ केबल विधानसभा |
||
उत्पाद का वर्णन
- एसएमए आरएफ केबल की विधानसभा
एसएमए आरएफ केबल असेंबली, सब-मिनीचर ए (एसएमए) कनेक्टर्स के साथ समाप्त, उनके कॉम्पैक्ट आकार, बेहतर उच्च आवृत्ति प्रदर्शन के कारण आरएफ इंटरकनेक्ट्स में मुख्यधारा की पसंद है,और विश्वसनीय कनेक्टिविटी.
चयन प्रक्रिया के दौरान, प्रणाली के भीतर कुशल और स्थिर संकेत संचरण सुनिश्चित करने के लिए प्रतिबाधा, आवृत्ति रेंज, केबल प्रकार और पर्यावरणीय कारकों पर विचार करना आवश्यक है।इन संयोजनों का व्यापक रूप से माइक्रोवेव संचार में उपयोग किया जाता है, परीक्षण और माप, एयरोस्पेस और अन्य महत्वपूर्ण अनुप्रयोगों के लिए, जो उच्च-प्रदर्शन वाले सिग्नल इंटरकनेक्शन के लिए एक प्रमुख घटक के रूप में कार्य करते हैं।
- हमारी क्षमताएँ
हमारी कंपनी आरएफ कनेक्टर्स के निर्माण में माहिर है और कई असेंबली उत्पादन लाइनों का संचालन करती है। हम ग्राहकों की मांगों का तेजी से जवाब देने के लिए सुसज्जित हैं।हमारे आरएफ केबल असेंबली डीसी से 18 GHz तक एक आवृत्ति कवरेज प्रदान करते हैं, ग्राहकों को विभिन्न अनुप्रयोग परिदृश्यों के लिए बहुमुखी विकल्प प्रदान करता है।
- आरएफ समाक्षीय कनेक्टर _अन्य संभोग केबल
.086 केबल,.141 केबल, CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, SFF श्रृंखला केबल, लचीला केबल, अर्ध लचीला केबल, अर्ध कठोर केबल, RG178 केबल, RG316 केबल,कम हानि वाले तापमान स्थिर चरण केबलबख्तरबंद परीक्षण केबल, सुपर लचीला केबल, मिलीमीटर तरंग केबल
- आरएफ केबल कनेक्टर्स हम निर्मित
एसएमए, एसएसएमए, एसएमपी, एसएमपीएम, एसएमपीएस (एसएमपीएम से छोटा), एएसएमपी (एसएमपीएम से बड़ा), एन, टीएनसी, टीएनसीए, टीएमए, 2.92mm, 2.4mm, 1.85mm, 3.5mm, 1.0mm, 0.8mm
- वेवगइड असेंबल
हम वेवगाइड असेंबली भी बना सकते हैं।
तकनीकी डेटा
दोनों छोर SMA पुरुष प्लग आवृत्ति DC से 18 GHz तक विभिन्न लंबाई के साथ आरएफ केबल विधानसभा
| तकनीकी | सामग्री और परिष्करण | ||
| प्रतिबाधा | 50 ओम | कनेक्टर ए, बी के केंद्र कंडक्टर | तांबे का मिश्र धातु, सोने का चढ़ाना |
| डीडब्ल्यूवी | 1000 वी | कनेक्टर ए, बी का बाहरी कंडक्टर | स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | संभोग केबल | EQV CXN 3450 |
| आवृत्ति | डीसी~18GHz | केबल ओडी | 7.4 मिमी |
| तापमान | ऑपरेटिंग टेम्पः -55°C~+125°C भंडारण तापमानः -55°C~+125°C | ||
| अन्य सूचकांक | वीएसडब्ल्यूआर<1.3 | ||
रूपरेखा आयामएसएमए कापुरुष प्लग से SMA पुरुष प्लग आरएफ केबल विधानसभा
आवेदन
एलीट इलेक्ट्रॉनिक्स आरएफ केबल असेंबली का व्यापक रूप से विमानन, नेविगेशन, एयरोस्पेस, सैटकॉम, रडार, एंटीना, माइक्रोवेव संचार और डिजिटल संचार, इलेक्ट्रॉनिक,माप क्षेत्र.
संचार क्षेत्र
5जी बेस स्टेशन, उपग्रह संचार उपकरण, वायरलेस उपकरण आदि।इसका उपयोग स्थिर संकेत संचरण सुनिश्चित करने के लिए आरएफ मॉड्यूल और एंटेना और फिल्टर जैसे घटकों के बीच कनेक्शन के लिए किया जाता है.
परीक्षण और माप क्षेत्र
स्पेक्ट्रम विश्लेषकों और नेटवर्क विश्लेषकों जैसे उपकरणों के लिए परीक्षण बंदरगाहों का कनेक्शनमाप डेटा की सटीकता सुनिश्चित करने के लिए इकाइयों को उच्च परिशुद्धता और कम हानि की विशेषता होनी चाहिए.
- एयरोस्पेस क्षेत्र
रडार प्रणाली, नेविगेशन उपकरण आदि। इकाइयों को चरम वातावरण का सामना करना पड़ता है और उच्च आवृत्ति और उच्च विश्वसनीय संकेत संचरण की आवश्यकताओं को पूरा करना चाहिए।
चिकित्सा इलेक्ट्रॉनिक्स
चुंबकीय अनुनाद इमेजिंग (एमआरआई) उपकरण आदिगैर चुंबकीय SMA इकट्ठाउपकरण के चुंबकीय क्षेत्र के साथ हस्तक्षेप से बच सकते हैं और चिकित्सा निदान की सटीकता सुनिश्चित कर सकते हैं।
पैकिंग और शिपिंग
पैकेजिंगः
आरएफ केबलों को सुरक्षित परिवहन सुनिश्चित करने के लिए एक कार्टन में सावधानीपूर्वक पैक किया जाता है। शिपिंग के दौरान किसी भी क्षति को रोकने के लिए केबल को सुरक्षात्मक फोम पैडिंग के साथ सुरक्षित किया जाता है।बॉक्स को आसानी से पहचानने के लिए उत्पाद के नाम और विनिर्देशों के साथ लेबल किया गया है.
नौवहन:
हम आरएफ केबल असेंबली के लिए तेजी से और विश्वसनीय शिपिंग प्रदान करते हैं। शिपिंग के बाद, आपको अपने शिपमेंट का ट्रैकिंग नंबर प्राप्त होगा।
आरएफक्यू
प्रश्न 1: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम आरएफ/माइक्रोवेव इंटरकनेक्ट घटकों, आरएफ केबल असेंबली पर 23+ वर्षों के अनुभव के साथ निर्माता हैं।
Q2: आप वर्तमान में कौन से उत्पाद प्रदान कर सकते हैं?
उत्तरः आरएफ कनेक्टर, आरएफ एडाप्टर, आरएफ केबल असेंबली, वेव गाइड उत्पाद, ग्लास-टू-मेटल हेर्मेटिक कनेक्टर, माइक्रो डी-सब, माइक्रोवेव रोटरी जॉइंट और अन्य माइक्रोवेव घटक।
Q3: क्या निःशुल्क नमूना उपलब्ध है?
एकः हाँ, अगर स्टॉक है, निः शुल्क नमूने भाड़ा एकत्र के साथ उपलब्ध है।
Q4: क्या आपकी कंपनी अनुकूलित स्वीकार कर सकती है?
एः ओडीएम का स्वागत है। ओडीएम में 23 से अधिक वर्षों के अनुभव के साथ, एलीट इलेक्ट्रॉनिक्स आपके इंटरकनेक्ट उत्पादों के डिजाइन, उत्पाद विकास, अनुसंधान और विकास और एकीकरण में सहायता कर सकता है।
प्रश्न 5: भुगतान की शर्तें क्या हैं?
एकः हम एल/सी, टी/टी, वेस्टर्न यूनियन, व्यापार आश्वासन (क्रेडिट कार्ड और टी/टी) आदि स्वीकार कर सकते हैं।
Q6: लीड टाइम क्या है?
एकः नमूना आदेशों के लिए 5 दिन, आरएफ कनेक्टर के लिए 3-4 सप्ताह (विभिन्न मात्राओं, ओडीएम आदि के आधार पर), आरएफ केबल असेंबली के लिए 8-13 सप्ताह।
प्रश्न 7: आप मुझे सामान कैसे पहुंचाएंगे?
एकः आम तौर पर, हम अंतरराष्ट्रीय एक्सप्रेस जैसे कि डीएचएल, यूपीएस, फेडएक्स, टीएनटी के साथ सहयोग करते हैं ताकि हमारे ग्राहकों को अपने माल को तेजी से प्राप्त करने में सक्षम हो लेकिन कम से कम माल के साथ। इस बीच,हवा और समुद्र के द्वारा जहाज भी उपलब्ध है.
Q8: मेरे माल के आने से पहले मुझे कितने समय का इंतजार करना होगा?
A: हवाई परिवहन के लिए 5-8 कार्यदिवस, अंतर्राष्ट्रीय एक्सप्रेस के लिए 3-8 कार्यदिवस।
Q9: आपके उत्पाद की गुणवत्ता कैसी है?
एकः कई राष्ट्रीय उच्च तकनीक परियोजनाओं के उच्च गुणवत्ता वाले आपूर्तिकर्ताओं के रूप में, उत्कृष्ट उत्पाद प्रदान करना विकास का हमारा तरीका है।हमारे पास एक मजबूत गुणवत्ता नियंत्रण टीम और विभिन्न गुणवत्ता ग्रेड मानक के अनुसार हमारी गुणवत्ता की गारंटी के लिए बहुत सख्त प्रक्रिया है.
Q10: आपकी वारंटी क्या है?
एकः हमारी वारंटी डिलीवरी के बाद 6 महीने है, एलीट इलेक्ट्रॉनिक बिक्री के बाद सेवा पर बहुत ध्यान देता है।
