उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | N टाइप आरएफ समाक्षीय केबल कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
---|---|---|---|
प्रतिबाधा: | 50 ओम | आवृति सीमा: | डीसी ~ 11GHz |
केबल का प्रकार: | .141, SFT-50-3-1 | लिंग: | महिला |
सामग्री: | पीतल | ||
प्रमुखता देना: | माइक्रोस्ट्रिप आरएफ समाक्षीय कनेक्टर,N महिला आरएफ समाक्षीय कनेक्टर |
एन प्रकार के कनेक्टर थ्रेडेड युग्मन सहअक्षीय कनेक्टर हैं, जिनमें उत्कृष्ट एंटी- कंपन क्षमता और विद्युत विशेषताएं हैं। उनका विशिष्ट आवृत्ति रेंज 11 गीगाहर्ट्ज तक है।ये कनेक्टर विभिन्न प्रकार के आरएफ केबलों के लिए उपयुक्त हैं और आमतौर पर विमानन में उपयोग किए जाते हैं, एयरोस्पेस, रडार, वायरलेस, चिकित्सा, माइक्रोवेव और डिजिटल संचार, साथ ही परीक्षण और माप उपकरण।हम ग्राहकों की विशिष्ट आवश्यकताओं के अनुसार विभिन्न प्रकार के एन कनेक्टर और एडेप्टर के लिए अनुकूलन सेवाएं प्रदान करते हैं, जिसमें सीधे या दाएं कोण, फ्लैंज माउंट या बुलचेड माउंट विकल्प शामिल हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
विद्युत विशेषताएं | ||
प्रतिबाधा | 50Ω | |
आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
केंद्र कंडक्टर | ≤1.5mΩ | |
वीएसडब्ल्यूआर | ≤1.3 | |
सामग्री और यांत्रिक गुण | ||
केंद्र कंडक्टर | पुरुष | पीतल, सोना चढ़ाना |
स्त्री | फॉस्फोर कांस्य, सोने से ढँका हुआ | |
लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित निष्क्रिय |
शेल / आवास | पीतल | सोने से ढँका हुआ |
केबल क्लैंप | पीतल | निकेल लेपित |
इन्सुलेटर | पीटीएफई | |
गास्केट | सिलिकॉन रबड़ | |
स्थायित्व | 500 चक्र |

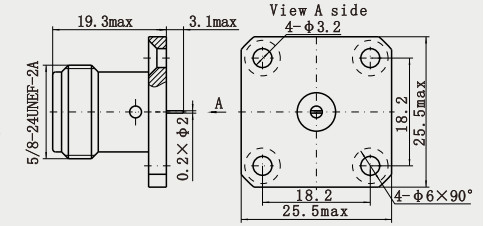

परिदृश्य चित्र ((मिमी) N माइक्रोस्ट्रिप के साथ महिला 4-छेद फ्लैंज आरएफ समाक्षीय कनेक्टर
विशेषताएं:
1उच्च परिरक्षणः खोल आमतौर पर अच्छी विद्युत चुम्बकीय परिरक्षण प्रदर्शन के साथ धातु सामग्री से बना होता है,जो सिग्नल ट्रांसमिशन पर बाहरी विद्युत चुम्बकीय हस्तक्षेप के प्रभाव को प्रभावी ढंग से रोक सकता है और सिग्नल की स्थिरता और विश्वसनीयता सुनिश्चित कर सकता है.
2. मजबूत स्थायित्व: विशेष उपचार और परीक्षण के बाद, यह कठोर पर्यावरणीय परिस्थितियों (जैसे उच्च तापमान, निम्न तापमान, आर्द्रता, आदि) के तहत स्थिर रूप से काम कर सकता है।) और लंबे समय तक सेवा जीवन है.
3विशेषता प्रतिबाधा वैकल्पिक हैः विशेषता प्रतिबाधा मुख्य रूप से दो प्रकार की होती है, 50Ω और 75Ω, जिनमें से 50Ω का व्यापक रूप से मोबाइल संचार, वायरलेस डेटा, पेजिंग सिस्टम आदि में उपयोग किया जाता है,और 75Ω मुख्य रूप से केबल टीवी प्रणाली में प्रयोग किया जाता है.
अनुप्रयोग:
1विमान संचार प्रणाली: विमान, उपग्रह और अन्य विमानों की संचार प्रणाली में,एन-प्रकार के कनेक्टर का उपयोग विभिन्न संचार उपकरणों और एंटेना को जोड़ने के लिए किया जाता है ताकि विमान के बीच संचार का एहसास हो सके, ग्राउंड कंट्रोल सेंटर और अन्य विमान।इसके कंपन और झटके प्रतिरोधी गुण उड़ान प्रक्रिया में विमान के जटिल वातावरण के अनुकूल हो सकते हैं और संचार प्रणाली के स्थिर संचालन को सुनिश्चित कर सकते हैं.
2रडार प्रणाली: एयरोस्पेस क्षेत्र में रडार प्रणाली में, रडार सिग्नल प्रसारित करने के लिए रडार ट्रांसमीटर, रिसीवर, एंटीना और अन्य घटकों को जोड़ने के लिए एन-प्रकार के कनेक्टरों का उपयोग किया जाता है।चूंकि रडार प्रणाली को एक जटिल विद्युत चुम्बकीय वातावरण में काम करने की आवश्यकता है, कनेक्टर के परिरक्षण प्रदर्शन के लिए उच्च प्रदर्शन की आवश्यकता होती है।एन-प्रकार कनेक्टर के धातु खोल प्रभावी रूप से बाहरी विद्युत चुम्बकीय हस्तक्षेप को रोक सकता है और रडार संकेतों के सामान्य संचरण सुनिश्चित कर सकते हैं.
उत्पाद श्रेणीः
आरएफ एडाप्टर |
आरएफ केबल के इकट्ठे |
MCX/MMCX आरएफ कनेक्टर |
J30J श्रृंखला कनेक्टर |
माइक्रोवेव रोटरी जोड़ |
एसएमपी/एसएसएमपी आरएफ कनेक्टर |
एसएमए/एसएसएमए आरएफ कनेक्टर |
ग्लास-मेटल हेर्मेटिक सील |
समाक्षीय एडाप्टर के लिए वेवगाइड |
टीएनसी आरएफ कनेक्टर |
एन प्रकार आरएफ कनेक्टर |
बीएनसी आरएफ कनेक्टरमिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जो कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमसे संपर्क करेंls.
