| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| प्रमुखता देना: | 2 छेद फ्लैंज आरएफ समाक्षीय कनेक्टर,पीसीबी बोर्ड आरएफ समाक्षीय कनेक्टर,एसबीएमए हेर्मेटिक सील आरएफ समाक्षीय कनेक्टर |
||

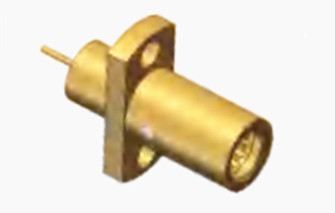

एसबीएमए हेर्मेटिक सील महिला 2-छेद फ्लैंज पीसीबी बोर्ड के लिए आरएफ समाक्षीय
एसबीएमए श्रृंखला बीएमए श्रृंखला समाक्षीय कनेक्टर्स का एक कॉम्पैक्ट पुनरावृत्ति का प्रतिनिधित्व करती है, जिसमें अंधा-मैट कार्यक्षमता भी शामिल है। इसके लाभों में उच्च बैंडविड्थ और न्यूनतम स्थान कब्जा शामिल है,माइक्रोवेव उपकरण के लघुकरण और मॉड्यूलरता की मांगों को प्रभावी ढंग से पूरा करना.
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी~40GHz | |
| नामित वोल्टेज | 170 वीआरएमएस (समुद्र स्तर पर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| इन्सुलेशन प्रतिरोध | ≥2000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | <=2mOhm |
| केंद्र कंडक्टर | <=6 mOhm | |
| वीएसएमआर | ≤1.25 | |
| सम्मिलन हानि | ≤0.30dB | |
उत्पाद का विवरण
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | Sn-P कांस्य | सोने से सजी | |
| लचीलापन संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल / आवास | पीतल, स्टेनलेस स्टील | निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| RoHS अनुरूप | हाँ |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 0.6N अधिकतम |
| अनकपलिंग बल | 0.6 N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -65 से +165°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विशेषताएं:
1लघुकरण:
यह बीएमए उत्पाद के आधार पर विकसित किया गया है, यह सख्त स्थान आवश्यकताओं वाले अनुप्रयोगों के लिए उच्च स्थापना घनत्व के साथ इसका एक लघु संस्करण है।
2उच्च स्तर का मानकीकरण:
मानक उत्पादन, उत्पाद के आकार, प्रदर्शन और अन्य स्पष्ट मानकों के अनुसार,विभिन्न निर्माताओं द्वारा निर्मित एसबीएमए कनेक्टरों के बीच संगतता और विनिमेयता सुनिश्चित करने के लिए.
आवेदनः
परीक्षण और माप उपकरण:
इलेक्ट्रॉनिक परीक्षण और माप उपकरण में, जैसे कि स्पेक्ट्रम विश्लेषक, नेटवर्क विश्लेषक, सिग्नल जनरेटर आदि,परीक्षण या परीक्षण केबलों के तहत उपकरणों को जोड़ने के लिए आरएफ कनेक्टर्स का उपयोग करना आवश्यक हैएसबीएमए कनेक्टरों में परीक्षण संकेतों के सटीक संचरण को सुनिश्चित करने और परीक्षण परिणामों की सटीकता और विश्वसनीयता में सुधार करने के लिए बेहतर प्रदर्शन है।
इसकी उच्च स्तर की मानकीकरण अन्य परीक्षण उपकरणों के साथ इंटरफेस संगतता को सुविधाजनक बनाता है, जिससे उपयोगकर्ताओं को सिस्टम एकीकरण और विस्तार करने के लिए सुविधाजनक बनाता है।
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
