| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| प्रमुखता देना: | पीसीबी आरएफ कनेक्टर,एसबीएमए महिला फ्लैंज माउंट आरएफ कनेक्टर,उच्च प्रदर्शन आरएफ कनेक्टर |
||

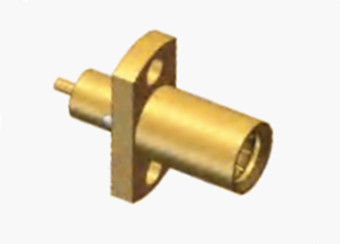

पीसीबी के लिए उच्च प्रदर्शन एसबीएमए महिला फ्लैंज माउंट आरएफ कनेक्टर
एसबीएमए श्रृंखला बीएमए श्रृंखला समाक्षीय कनेक्टर्स का एक छोटा संस्करण है, जो अपने अंधे-मैट कार्यक्षमता के लिए प्रसिद्ध है। ये कनेक्टर्स बेहतर बैंडविड्थ प्रदान करते हैं और न्यूनतम स्थान पर कब्जा करते हैं,माइक्रोवेव डिवाइस के लघुकरण और मॉड्यूलरता की जरूरतों के साथ पूरी तरह से संरेखित।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी~40GHz | |
| नामित वोल्टेज | 170 वीआरएमएस (समुद्र स्तर पर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| इन्सुलेशन प्रतिरोध | ≥2000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | <=2mOhm |
| केंद्र कंडक्टर | <=6 mOhm | |
| वीएसएमआर | ≤1.25 | |
| सम्मिलन हानि | ≤0.30dB | |
उत्पाद का विवरण
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | Sn-P कांस्य | सोने से सजी | |
| लचीलापन संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल / आवास | पीतल, स्टेनलेस स्टील | निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| RoHS अनुरूप | हाँ |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 0.6N अधिकतम |
| अनकपलिंग बल | 0.6 N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -65 से +165°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विशेषताएं:
1. अंधा संभोग कार्य:
यह एक प्रकार का अंधा संभोग कनेक्टर है, जो चेसिस और अलमारियों के अंधा संभोग के लिए उपयुक्त है, जिसे सटीक संरेखण के बिना जल्दी से प्लग और अनप्लग किया जा सकता है,जो रडार और अन्य पूर्ण प्रणालियों के छोटे मॉड्यूलेशन और तेजी से संयोजन के लिए अनुकूल है, और असेंबली की दक्षता में सुधार करता है।
2उच्च स्तर का मानकीकरण:
मानक उत्पादन, उत्पाद के आकार, प्रदर्शन और अन्य स्पष्ट मानकों के अनुसार,विभिन्न निर्माताओं द्वारा निर्मित एसबीएमए कनेक्टरों के बीच संगतता और विनिमेयता सुनिश्चित करने के लिए.
आवेदनः
एयरोस्पेस क्षेत्रः
विमानों पर एवियोनिक्स प्रणालियों में विभिन्न इलेक्ट्रॉनिक उपकरणों जैसे संचार प्रणालियों, नेविगेशन प्रणालियों, रडार प्रणालियों आदि को जोड़ने के लिए बड़ी संख्या में आरएफ कनेक्टरों का उपयोग करना आवश्यक है।इसके लघुकरण के साथ, हल्के और उच्च प्रदर्शन,एसबीएमए कनेक्टर्स एयरोस्पेस क्षेत्र में कनेक्टर्स के लिए सख्त आवश्यकताओं को पूरा करने में सक्षम हैं और विमान के इलेक्ट्रॉनिक उपकरणों के लिए विश्वसनीय कनेक्शन प्रदान करते हैं.
अंतरिक्ष यान में, अंतरिक्ष वातावरण में संकेत संचरण और उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए अंतरिक्ष यान के विभिन्न भागों में इलेक्ट्रॉनिक उपकरणों को जोड़ने के लिए भी उनका उपयोग किया जा सकता है।
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
