उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| प्रमुखता देना: | 2-छेद फ्लैंज आरएफ समाक्षीय कनेक्टर,बीएमए आरएफ समाक्षीय कनेक्टर,पुरुष आरएफ समाक्षीय कनेक्टर |
||

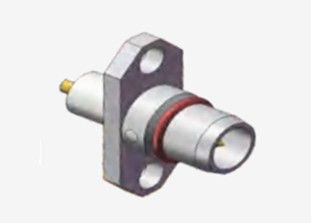

बीएमए पुरुष स्टेनलेस स्टील आवास 2-छेद फ्लैंज आरएफ समाक्षीय कनेक्टर
बीएमए सीरीज के कनेक्टर आईईसी1169-33 मानक के अनुरूप हैं और उन्हें अंधा मैट कनेक्टर के रूप में डिज़ाइन किया गया है।वे एक अभिनव वसंत शीट डिजाइन है कि विश्वसनीय संपर्क और उत्कृष्ट यांत्रिक और विद्युत प्रदर्शन सुनिश्चित शामिलये कनेक्टर्स अक्षीय और रेडियल फ्लोटिंग दोनों क्षमताओं के फायदे प्रदान करते हैं, प्रत्येक कनेक्टर पर न्यूनतम स्थान पर कब्जा करते हैं, और हल्के होते हैं।वे चेसिस और कैबिनेट के साथ अंधेरे मैट अनुप्रयोगों में उपयोग के लिए उपयुक्त हैं, जिससे वे आमतौर पर चेसिस और कैबिनेट असेंबली के लिए मॉड्यूल कनेक्शन में उपयोग किए जाते हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी~4GHz | |
| नामित वोल्टेज | 500 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| इन्सुलेशन प्रतिरोध | ≥5000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤2.0mOhm |
| केंद्र कंडक्टर | ≤0.5mOhm | |
| वीएसएमआर | ≤1.3 | |
उत्पाद का विवरणः
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | Sn-P कांस्य | सोने से सजी | |
| लचीलापन संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल / आवास | पीतल, स्टेनलेस स्टील | निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| RoHS अनुरूप | हाँ |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 0.58N अधिकतम |
| अनकपलिंग बल | 0.6 N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -45 से +155°C |
| आईपी रेटिंग (जोड़ा) | IP67 |
विशेषताएं:
1. उचित संरचनात्मक डिजाइनः संरचनात्मक रूप से यह एसएमए श्रृंखला का पुश-इन रूप है, और इंटरफ़ेस इंटरफ़ेस हवा इंटरफ़ेस को अपनाता है, यह डिजाइन कनेक्टर की मात्रा और वजन को कम करने में मदद करता है,अच्छा विद्युत प्रदर्शन बनाए रखते हुए।
2उच्च विश्वसनीयताः उच्च यांत्रिक जीवन के साथ, आम तौर पर 500 गुना या उससे अधिक तक, प्रक्रिया के दीर्घकालिक उपयोग में स्थिरता और विश्वसनीयता सुनिश्चित कर सकते हैं।
3अनुप्रयोगों की विस्तृत श्रृंखलाः विभिन्न प्रकार के माइक्रोवेव सर्किट कनेक्शन के लिए उपयुक्त, विशेष रूप से चेसिस, अलमारियों, अंधा सम्मिलन और बंद करने के लिए,रडार और अन्य पूर्ण प्रणालियों की मॉड्यूलरता के लिए अनुकूल, देश-विदेश में व्यापक रूप से उपयोग किया गया है।
आवेदनः
1इंटरनेट ऑफ थिंग्स (IoT) डिवाइसः IoT के विकास के साथ बड़ी संख्या में सेंसर और वायरलेस संचार मॉड्यूल को नेटवर्क से जोड़ने की आवश्यकता है।बीएमए माइक्रोस्ट्रिप आरएफ समाक्षीय कनेक्टर का उपयोग आईओटी उपकरणों में आरएफ मॉड्यूल को मदरबोर्ड से जोड़ने के लिए किया जा सकता है ताकि उपकरणों के बीच वायरलेस संचार और डेटा ट्रांसमिशन का एहसास हो सके, जो IoT अनुप्रयोगों के लिए एक विश्वसनीय कनेक्टिविटी समाधान प्रदान करता है।
2 चिकित्सा उपकरण: बीएमए कनेक्टर का उपयोग चिकित्सा इमेजिंग उपकरण, माइक्रोवेव थेरेपी उपकरण और अन्य चिकित्सा उपकरण में भी किया जाता है। उदाहरण के लिए चुंबकीय अनुनाद इमेजिंग (एमआरआई) उपकरण में,इसका उपयोग मानव शरीर से चुंबकीय अनुनाद संकेतों को उत्तेजित करने और प्राप्त करने के लिए आरएफ संकेत प्रसारित करने के लिए किया जाता है, इस प्रकार उच्च गुणवत्ता वाली चिकित्सा छवियों का एहसास होता है। इसकी लघुकरण और उच्च प्रदर्शन विशेषताएं चिकित्सा उपकरणों के लघुकरण और पोर्टेबल डिजाइन में योगदान देती हैं,जो चिकित्सा उपकरणों के उपयोग में आसानी और नैदानिक प्रभाव में सुधार करता है.
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
