उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| प्रमुखता देना: | उच्च कनेक्टिविटी आरएफ समाक्षीय कनेक्टर,उच्च प्रदर्शन आरएफ समाक्षीय कनेक्टर,बीएमए पीतल आरएफ समाक्षीय कनेक्टर |
||

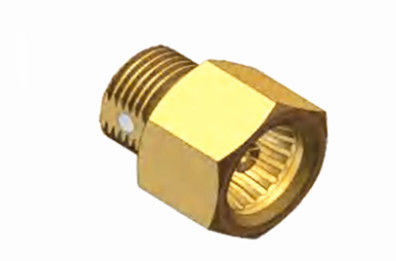

उच्च प्रदर्शन बीएमए पीतल महिला माइक्रोस्ट्रिप आरएफ उच्च कनेक्टिविटी के लिए समाक्षीय कनेक्टर
बीएमए श्रृंखला एक परिष्कृत अंधा-मैट कनेक्टर का प्रतिनिधित्व करती है, जिसे सख्त आईईसी1169-33 मानकों का पालन करते हुए सावधानीपूर्वक इंजीनियर और निर्मित किया गया है।,इन कनेक्टर्स से संपर्क विश्वसनीयता सुनिश्चित होती है और असाधारण विद्युत प्रदर्शन होता है। एक प्रमुख लाभ उनकी अक्षीय और रेडियल फ्लोटिंग क्षमता में निहित है,संभोग बिंदुओं और एक हल्के निर्माण के बीच न्यूनतम स्थानिक आवश्यकताओं के साथ जोड़ा, उन्हें चेसिस कैबिनेट अनुप्रयोगों में निर्बाध एकीकरण के लिए आदर्श बनाता है।
व्यापक रूप से चेसिस कैबिनेट मॉड्यूल में अपनाया गया, बीएमए कनेक्टर अंतरराष्ट्रीय समकक्षों के साथ विनिमेयता प्रदान करते हैं, जिससे त्वरित जुड़ाव और विघटन की सुविधा होती है।वे रेडियो उपकरण और परिष्कृत उपकरणों में समाक्षीय केबलों के लिए सुरक्षित कनेक्शन स्थापित करने में उत्कृष्ट हैं, जिससे उच्च आवृत्ति संचार सेटअप में परिचालन दक्षता और बहुमुखी प्रतिभा में वृद्धि होती है।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी~18GHz | |
| नामित वोल्टेज | 250 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1000 वीआरएमएस (समुद्र के अधिकतम स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤2.0mOhm |
| केंद्र कंडक्टर | ≤0.5mOhm | |
| वीएसएमआर | ≤1.3 | |
उत्पाद का विवरण
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | Sn-P कांस्य | सोने से सजी | |
| लचीलापन संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल / आवास | पीतल, स्टेनलेस स्टील | निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| RoHS अनुरूप | हाँ |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 0.6N अधिकतम |
| अनकपलिंग बल | 0.6 N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -55 से +155°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विशेषताएं:
1छोटे आकारः बीएमए कनेक्टरों का अल्ट्रा कॉम्पैक्ट डिज़ाइन है, जो एसएमए श्रृंखला का पुश-इन रूप है, और इसका अपेक्षाकृत छोटा आकार इसे उन अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाता है जहां स्थान सीमित है।
2. विश्वसनीय संपर्कः बीएमए कनेक्टरों में एक अंधा स्लाइड-इन कनेक्शन होता है, पूरी तरह से संरेखित नहीं होने की स्थिति में भी जोड़ने के लिए जैक में प्लग के दबाव के माध्यम से दबाया जा सकता है,और आगे एक विश्वसनीय कनेक्शन प्राप्त करने के लिए अद्वितीय संरचनात्मक डिजाइन के माध्यम से.
3उत्कृष्ट यांत्रिक और विद्युत प्रदर्शन: बीएमए कनेक्टरों में आंतरिक और बाहरी कंडक्टरों के बीच कम संपर्क प्रतिरोध, उच्च इन्सुलेशन प्रतिरोध और कम वीएसडब्ल्यूआर होता है,जो सिग्नल संचरण की स्थिरता और विश्वसनीयता सुनिश्चित कर सकता है.
आवेदनः
1संचार क्षेत्र:
बेस स्टेशनों के निर्माण में,इसका उपयोग विभिन्न आरएफ उपकरणों और एंटीना प्रणालियों को जोड़ने के लिए किया जाता है ताकि संकेतों के संचरण और प्राप्ति का एहसास हो सके और संचार नेटवर्क का स्थिर संचालन सुनिश्चित हो सकेउदाहरण के लिए, 5जी बेस स्टेशनों में, उच्च आवृत्ति और उच्च गति डेटा संचरण आवश्यकताओं को पूरा करने के लिए विभिन्न मॉड्यूल और घटकों को जोड़ने के लिए बीएमए कनेक्टर का उपयोग किया जा सकता है।
यह वायरलेस संचार उपकरण जैसे सेल फोन, वाकी-टॉकी आदि के आंतरिक कनेक्शन के लिए उपयुक्त है।यह सीमित स्थान में विश्वसनीय आरएफ सिग्नल कनेक्शन का एहसास कर सकता है और उपकरण के सामान्य संचार कार्य सुनिश्चित कर सकता है.
2रडार प्रणालीः
चरणबद्ध सरणी रडार प्रणालियों में, बीएमए कनेक्टर्स का उपयोग रडार के विभिन्न घटकों को जोड़ने के लिए किया जा सकता है, जैसे कि एंटीना सरणी, ट्रांसमीटर/रिसीवर मॉड्यूल, सिग्नल प्रोसेसिंग सर्किट आदि।रडार प्रणाली के उच्च प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिएइसकी अंधा प्लग और स्लाइड-इन कनेक्शन विधि जटिल रडार संरचनाओं में तेज़ और सटीक कनेक्शन संचालन की सुविधा देती है।
रडार प्रणाली के लिए मॉड्यूलर कनेक्शन रडार के रखरखाव और उन्नयन को सुविधाजनक बनाता है और रडार प्रणाली की लचीलापन और विस्तार क्षमता में सुधार करता है।
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
