उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | स्थायित्व: | 500 चक्र |
| संपर्क सामग्री: | पीतल, BeCu | सामग्री: | पीतल |
| डिज़ाइन मानक: | आईईसी 60169-17 | प्रकार: | आरए |
| प्रमुखता देना: | टीएनसी महिला आरएफ कनेक्टर,4-होल फ्लैंज आरएफ कनेक्टर,माइक्रोस्ट्रिप आरएफ कनेक्टर |
||

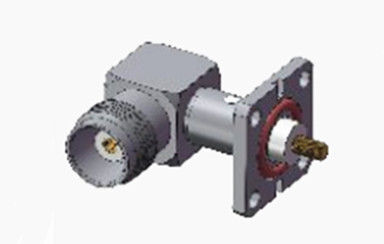

टीएनसी महिला दाएं कोण 4-छेद फ्लैंज आरएफ कनेक्टर माइक्रोस्ट्रिप के साथ
टीएनसी श्रृंखला का उत्पाद बीएनसी कनेक्टर का एक थ्रेडेड व्युत्पन्न है, जिसमें एक सुरक्षित कनेक्शन के लिए पेंच थ्रेड हैं। ये कॉम्पैक्ट, थ्रेडेड,और पनरोक इकाइयों एक सुसंगत 50 ओम प्रतिबाधा बनाए रखने और DC 11 GHz आवृत्ति रेंज के भीतर कामटीएनसी कनेक्टर्स के दो मुख्य प्रकार हैंः मानक और रिवर्स ध्रुवीयता। डाई-कास्ट और मोल्ड सामग्री से निर्मित,ये लागत प्रभावी कनेक्टर विभिन्न प्रकार के वाणिज्यिक उपयोगों के लिए उपयुक्त हैंजबकि उनका प्रदर्शन औद्योगिक या उच्च प्रदर्शन वाले उत्पादों का मुकाबला नहीं कर सकता है, उनका उपयोग आमतौर पर एंटीना कनेक्शन के लिए किया जाता है और उनके पास एवियोनिक्स, संचार,और सामान्य उद्योगइसके अतिरिक्त, रिवर्स पोलरिटी और टीएनसी कनेक्टर के 75-ओहम वेरिएंट भी उपलब्ध हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -30 से +70°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विस्तृत चित्र
विशेषताएं:
पर्यावरण अनुकूलन क्षमता
1. व्यापक तापमान सीमाः व्यापक तापमान सीमा में काम कर सकते हैं, आम तौर पर -55 °C से +125 °C परिवेश तापमान के अनुकूल करने में सक्षम हैं,और कुछ उत्पादों को उच्च या निम्न तापमान पर भी इस्तेमाल किया जा सकता है, जो टीएनसी एडाप्टर को विभिन्न जलवायु स्थितियों और पर्यावरण के उपयोग के लिए लागू किया जा सकता है।
2. अच्छी सीलिंग प्रदर्शनः अच्छी सीलिंग के साथ, यह कनेक्टर में नमी, धूल और अन्य बाहरी पदार्थों को प्रवेश करने से रोक सकता है,इस प्रकार कनेक्शन की विश्वसनीयता और स्थिरता की रक्षा और इसकी सेवा जीवन में सुधार, विशेष रूप से बाहरी या नम, धूल और अन्य कठोर वातावरण के लिए उपयुक्त है।
आवेदनः
एयरोस्पेस
1विमान संचार प्रणाली: विमानों में विमान के संचार उपकरण, नेविगेशन उपकरण और एंटीना आदि को जोड़ने के लिए टीएनसी एडाप्टर का उपयोग किया जा सकता है।विमानों और ग्राउंड कंट्रोल सेंटरों और अन्य विमानों के बीच संचार और नेविगेशन का एहसास करना, और उड़ानों की सुरक्षा और सुचारूता सुनिश्चित करने के लिए।
2उपग्रह संचार प्रणालीः उपग्रह संचार प्रणाली में,टीएनसी एडेप्टर का उपयोग उपग्रहों पर संचार उपकरण और एंटेना को जोड़ने के लिए उपग्रहों और ग्राउंड स्टेशनों के बीच संचार का एहसास करने के लिए किया जाता है, जो उपग्रह संचार के लिए विश्वसनीय कनेक्शन प्रदान करता है।
नोटः
हमारे पास 10,000 से अधिक प्रकार के टीएनसी कनेक्टर हैं, यदि आपके द्वारा उपयोग किया जा रहा कनेक्टर नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
