उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | स्थायित्व: | 500 चक्र |
| संपर्क सामग्री: | पीतल, BeCu | सामग्री: | बास |
| डिज़ाइन मानक: | आईईसी 60169-17 | प्रकार: | सीधा |
| प्रमुखता देना: | टीएनसी महिला आरएफ समाक्षीय कनेक्टर,MF147B आरएफ समाक्षीय कनेक्टर,निकेलयुक्त सतह आरएफ समाक्षीय कनेक्टर |
||

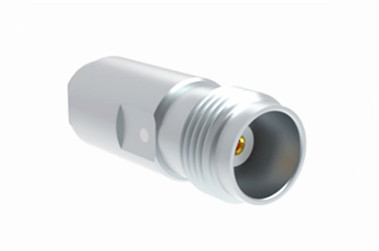

टीएनसी महिला निकेल लेपित सतह आरएफ समाक्षीय कनेक्टर के लिए MF147A/MF147B केबल
टीएनसी सीरीज का उत्पाद बीएनसी कनेक्टर का एक थ्रेडेड वेरिएंट है, जो इसके पेंच-थ्रेड मिलान तंत्र की विशेषता है। टीएनसी आरएफ कनेक्टर कॉम्पैक्ट, थ्रेडेड,और पनरोक इकाइयों कि एक सुसंगत 50 ओम प्रतिबाधा बनाए रखनेडीसी से 11 गीगाहर्ट्ज तक की आवृत्ति सीमा में कार्य करने वाले टीएनसी कनेक्टरों के दो प्रकार हैंः मानक और रिवर्स ध्रुवीयता।ये लागत प्रभावी कनेक्टर आम तौर पर डाई-कास्ट और ढाला घटकों को शामिलयद्यपि उनका प्रदर्शन औद्योगिक या उच्च प्रदर्शन वाले उत्पादों के बराबर नहीं हो सकता है, वे व्यापक व्यावसायिक अनुप्रयोगों के लिए उपयुक्त हैं।टीएनसी कनेक्टर व्यापक रूप से एंटीना कनेक्शन में नियोजित होते हैं और एवियोनिक्स में विविध अनुप्रयोग होते हैं, संचार और सामान्य औद्योगिक क्षेत्र।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -30 से +70°C |
| आईपी रेटिंग (जोड़ा) | IP64 |

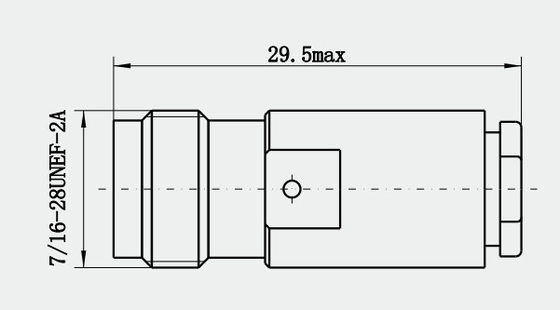

विस्तृत चित्र
विशेषताएं:
1. कम सम्मिलन हानिः सिग्नल के माध्यम से गुजरते समय बहुत कम संकेत क्षीणन का परिचय देता है, और आमतौर पर उच्च आवृत्ति अनुप्रयोगों में, सम्मिलन हानि कम होती है,संकेत संचरण की सटीकता और सटीकता पर न्यूनतम प्रभाव के साथ.
2उच्च रिटर्न हानिः उच्च रिटर्न हानि (रिफ्लेक्शन हानि) के साथ, यह सिग्नल प्रतिबिंब को प्रभावी ढंग से रोक सकता है, सिग्नल हस्तक्षेप और विकृति को कम कर सकता है,और संकेत संचरण की स्थिरता और स्थिरता सुनिश्चित करें.
3अच्छा प्रतिबाधा मिलानः सामान्य प्रतिबाधा 50Ω है, जो अधिकांश आरएफ प्रणालियों के साथ संगत है और सिग्नल संचरण की स्थिरता सुनिश्चित करता है।
आवेदनः
1. वायरलेस बेस स्टेशन: वायरलेस सिग्नल के कुशल संचरण को सुनिश्चित करने के लिए बेस स्टेशन उपकरण और एंटीना को जोड़ने के लिए उपयोग किया जाता है। उदाहरण के लिए, 5 जी बेस स्टेशन के निर्माण में,टीएनसी कनेक्टर बेस स्टेशन उपकरण और एंटीना के बीच आरएफ समाक्षीय केबल कनेक्शन की स्थिरता की गारंटी दे सकता है, ताकि वायरलेस सिग्नल सटीक और तेजी से प्रेषित और प्राप्त किए जा सकें।
2नेटवर्क उपकरण: नेटवर्क उपकरण जैसे राउटर और स्विच में वायरलेस संचार भाग को शामिल करने वाला कनेक्शन डेटा संचरण और आदान-प्रदान को महसूस करने के लिए टीएनसी कनेक्टर का उपयोग कर सकता है।
नोटः
हमारे पास 10,000 से अधिक प्रकार के टीएनसी कनेक्टर हैं, यदि आपके द्वारा उपयोग किया जा रहा कनेक्टर नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
