उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

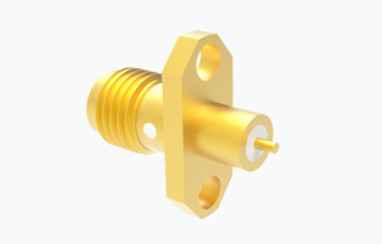

| उत्पाद का नाम: | एसएमए आरएफ समाक्षीय कनेक्टर | चढ़ाना: | सोना चढ़ाया हुआ |
|---|---|---|---|
| लिंग: | महिला | प्रतिबाधा: | 50Ω |
| आवृत्ति: | डीसी ~ 18GHz | जीवन काल: | 500 चक्र |
| आवेदन: | संचार | सामग्री: | पीतल |
| प्रमुखता देना: | 2-छेद फ्लैंज आरएफ समाक्षीय कनेक्टर,SMA महिला आरएफ समाक्षीय कनेक्टर,पीतल एयरोस्पेस आरएफ समाक्षीय कनेक्टर |
||
आरएफ समाक्षीय कनेक्टरों की एसएमए श्रृंखला को उनके कॉम्पैक्ट डिजाइन और उच्च आवृत्ति प्रदर्शन के लिए मनाया जाता है, जो 18GHz तक कुशलता से काम करता है। वे कई फायदे प्रदान करते हैं,जिसमें एक छोटा आकार कारक भी शामिल है, व्यापक बैंडविड्थ, बेहतर यांत्रिक और विद्युत गुण, और विश्वसनीय कनेक्टिविटी। इन विशेषताओं ने उन्हें आरएफ समाक्षीय कनेक्टर के सबसे अधिक उपयोग किए जाने वाले प्रकारों में से एक के रूप में स्थापित किया है।इनका उपयोग एयरोस्पेस जैसे क्षेत्रों में व्यापक रूप से किया जाता है।, समुद्री, और कई अन्य क्षेत्रों में।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | |||
| प्रतिबाधा | 50Ω | ||
| आवृत्ति सीमा | 0.3ZHz-18GHz | ||
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1000VRMS | ||
| इन्सुलेशन प्रतिरोध | ≥5000MΩ ((DC:500V) | ||
| केंद्र प्रतिरोध | केंद्र कंडक्टर | ≤3.0mΩ | |
| बाहरी कंडक्टर | ≤2.0mΩ | ||
| सामग्री और यांत्रिक गुण | |||
| केंद्र संपर्क का निर्धारण | ≥267 | ||
| स्थायित्व | 500 बार | ||
| केबल प्रतिधारण | केबल को पकड़ने का न्यूनतम बल | ||
| तापमान | -55°C~+125°C | ||

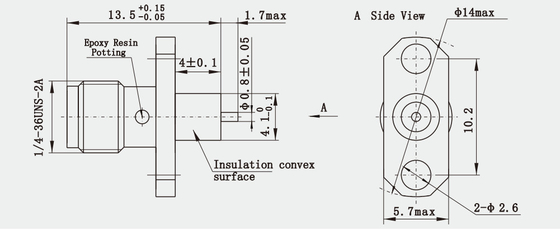

रूपरेखा चित्र:(मिमी)
विशेषताएं:
1सटीक यांत्रिक संरचना: - सटीक संरचनात्मक डिजाइन यह सुनिश्चित करता है कि कनेक्टर का थ्रेडेड कनेक्शन तंग और विश्वसनीय हो, कंपन या झटके की स्थिति में ढीला होने से रोकता है।इस बीच, कनेक्टर पिन और जैक उच्च सटीकता के साथ मशीनीकृत हैं ताकि अच्छा विद्युत संपर्क सुनिश्चित किया जा सके।वे स्थापना और उपयोग के दौरान यांत्रिक तनाव का सामना कर सकते हैं और आसानी से क्षतिग्रस्त नहीं होते हैं.
2सख्त गुणवत्ता नियंत्रण और निरीक्षण: - उत्पादन प्रक्रिया सख्त गुणवत्ता प्रबंधन प्रणाली का पालन करती है,और प्रत्येक उत्पादन चरण का सख्ती से निरीक्षण और नियंत्रण किया जाता है ताकि यह सुनिश्चित किया जा सके कि उत्पादों की गुणवत्ता और प्रदर्शन एयरोस्पेस मानकों को पूरा करते हैंउदाहरण के लिए, कनेक्टरों के विद्युत प्रदर्शन, यांत्रिक प्रदर्शन और पर्यावरण अनुकूलन क्षमता का गहन परीक्षण और सत्यापन किया जाएगा।
3उच्च विश्वसनीयताः - अत्यधिक तापमान, आर्द्रता, कंपन के तहत स्थिर संचालन,सदमे और अन्य कठोर वातावरण सुनिश्चित करता है कि कनेक्टर अभी भी अंतरिक्ष में अंतरिक्ष यान की जटिल परिस्थितियों में अच्छा कनेक्शन प्रदर्शन बनाए रख सकते हैंउदाहरण के लिए, कुछ एयरोस्पेस-ग्रेड SMA कनेक्टर -55°C से 125°C तक के तापमान का सामना कर सकते हैं, और उच्च त्वरण और मजबूत कंपन झटकों का सामना कर सकते हैं।- अंतरिक्ष में मौजूद संक्षारक पदार्थों या वातावरणों से निपटने के लिए अच्छी संक्षारण प्रतिरोधकता, कनेक्टर्स के सेवा जीवन को बढ़ाता है।
आवेदनः
1माप और नियंत्रण उपकरण कनेक्शनः एसएमए कनेक्टर का उपयोग ग्राउंड माप और नियंत्रण स्टेशनों में रडार, टेलीमेट्री उपकरण और अन्य उपकरणों को जोड़ने के लिए किया जा सकता है।इन उपकरणों को एंटीना के साथ आरएफ कनेक्शन की आवश्यकता होती हैअंतरिक्ष यानों के ट्रैकिंग, माप और नियंत्रण को प्राप्त करने के लिए सिग्नल प्रोसेसिंग उपकरण आदि।
2सेंसर सिग्नल कनेक्शनः कुछ सेंसर आरएफ सिग्नल के लिए आउटपुट सिग्नल, SMA कनेक्टर सेंसर और सिग्नल प्रोसेसिंग सर्किट से कनेक्ट किया जा सकता है सेंसर द्वारा पता लगाया जानकारी प्रसारित करने के लिए.
3. डिटेक्टर आंतरिक कनेक्शन: गहरे अंतरिक्ष डिटेक्टरों में, SMA कनेक्टर का उपयोग डिटेक्टर आंतरिक संचार उपकरण, वैज्ञानिक उपकरणों आदि को जोड़ने के लिए किया जा सकता है,अंतरिक्ष वातावरण में विभिन्न कठोर परिस्थितियों के अनुकूलजैसे कि उच्च और निम्न तापमान परिवर्तन, वैक्यूम वातावरण, विकिरण आदि।
उत्पाद सूचीः
1.85 श्रृंखला
2.4सीरीज
2.92सीरीज
एसएमएसीरीज
एसएमपी श्रृंखला
एसएमपीएम श्रृंखला
ग्लास इन्सुलेटर उत्पाद
समाक्षीय तरंगनिर्देशन एडाप्टर
नोटः
हमारे पास 10,000 से अधिक प्रकार केSMA कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
