उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | 2.4 मिमी आरएफ समाक्षीय कनेक्टर | चढ़ाना: | निष्क्रिय |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | प्रमाणपत्र: | आईएसओ-9001-2015 |
| प्रकार: | नर | जीवनभर: | 500 साइकिलें |
| आवेदन: | कंप्यूटर/लैन | सामग्री: | स्टेनलेस स्टील |
| प्रमुखता देना: | CXN3506/MF108A आरएफ कनेक्टर,स्टेनलेस स्टील सामग्री आरएफ कनेक्टर |
||
2.4 मिलीमीटर वेव पुरुष स्टेनलेस स्टील केबल के लिए आरएफ कनेक्टर CXN3506/MF108A
2.4 मिमी उच्च आवृत्ति एडाप्टर और कनेक्टर
2.4 श्रृंखला कनेक्टर एक उच्च प्रदर्शन मिलीमीटर तरंग कनेक्टर है जो 50GHz तक के संचालन के लिए डिज़ाइन किया गया है, जिसमें एक वायु इंटरफ़ेस थ्रेडेड कनेक्शन है। यह अपने छोटे आकार की विशेषता है,हल्का वजनइन कनेक्टरों का व्यापक रूप से उच्च आवृत्ति माइक्रोवेव माप और मिलीमीटर तरंग उपकरण में उपयोग किया जाता है।

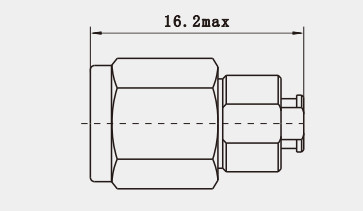

रूपरेखा2.4 मिलीमीटर वेव पुरुष स्टेनलेस स्टील केबल के लिए आरएफ कनेक्टर CXN3506/MF108A
विनिर्देश2CXN3506/MF108A केबल के लिए.4 मिमी पुरुष स्टेनलेस स्टील आरएफ कनेक्टर(मिमी):
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
DC ₹50GHz
|
|||
|
नामित वोल्टेज
|
170VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥5000MΩ
|
|||
|
संपर्क प्रतिरोध |
बाहरी कंडक्टर
|
≤2mΩ
|
||
|
केंद्र कंडक्टर
|
≤3mΩ
|
|||
|
वीएसएमआर
|
≤1.05+0.005f
|
|||

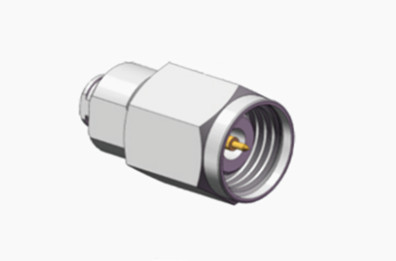

का विस्तृत चित्र2.4 मिलीमीटर वेव पुरुष स्टेनलेस स्टील केबल के लिए आरएफ कनेक्टर CXN3506/MF108A:
विशेषताएं:
आकार और संरचनाः 2.4 मिमी कनेक्टर 2.4 मिमी के बाहरी कंडक्टर व्यास के साथ एक सटीक मिलीमीटर तरंग कनेक्टर है।यह छोटा आकार इसे उच्च घनत्व वाले उपकरणों में उपयोग करने की अनुमति देता है जबकि कुल वजन को भी कम करता है.
संगतताः इसे 1.85 मिमी कनेक्टर के साथ आपस में जोड़ा जा सकता है, जो विभिन्न पर्यावरणीय आवश्यकताओं के लिए उपयुक्त लचीला अनुप्रयोग विन्यास प्रदान करता है।
आवेदनः
उच्च आवृत्ति नेटवर्क विश्लेषक
प्रदर्शन आवश्यकताएंः 2.4 मिमी कनेक्टर 50Ω के एक विशेषता प्रतिबाधा के साथ 50GHz की आवृत्ति तक काम कर सकता है,इसे उच्च आवृत्ति नेटवर्क विश्लेषकों की सटीक और उच्च आवृत्ति परीक्षण आवश्यकताओं को संभालने में सक्षम बनाना.
मिलीमीटर तरंग उपकरण और प्रणाली
व्यापक अनुप्रयोगः 2.4 मिमी कनेक्टर का व्यापक रूप से वायरलेस संचार, एयरोस्पेस, परीक्षण माप और अनुसंधान संस्थानों में व्यापक रूप से उपयोग किया जाता है। इन क्षेत्रों में,यह उच्च आवृत्ति संकेतों को सटीक रूप से प्रसारित करने में महत्वपूर्ण भूमिका निभाता है.
संबंधित उत्पाद:
| 2.4-J657G | 2CXN3657/MF151A केबल के लिए 4 मिमी नर स्टेनलेस स्टील आरएफ कनेक्टर |
| 2.4-J130G | 2.4 मिमी पुरुष आरएफ कनेक्टर MF30A केबल के लिए |
| 2.4-जेबी2जी-1 | 2.4 मिमी नर स्टेनलेस स्टील आरएफ कनेक्टर के लिए 2# अर्ध-कठोर/लचीला केबल |
नोटः
हमारे पास 10,000 से अधिक प्रकार केकनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
