उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | 2.4 मिमी आरएफ समाक्षीय कनेक्टर | चढ़ाना: | निष्क्रिय |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | प्रमाणपत्र: | आईएसओ-9001-2015 |
| प्रकार: | नर | जीवनभर: | 500 साइकिलें |
| आवेदन: | कंप्यूटर/लैन | सामग्री: | स्टेनलेस स्टील |
| प्रमुखता देना: | 2.4 मिमी पुरुष आरएफ केबल कनेक्टर,मिलीमीटर तरंग केबल आरएफ केबल कनेक्टर,अर्ध लचीला आरएफ केबल कनेक्टर |
||
2.4 मिमी पुरुष आरएफ केबल कनेक्टर 1# सेमी-कठोर/सेमी लचीला मिलीमीटर वेव केबल के लिए
2.4 श्रृंखला कनेक्टर एक मिलीमीटर तरंग कनेक्टर है जो 50GHz तक के संचालन के लिए उच्च प्रदर्शन प्रदान करता है। यह एक वायु इंटरफ़ेस और थ्रेडेड कनेक्शन का उपयोग करता है।
2.4 श्रृंखला कनेक्टर 50GHz तक की आवृत्तियों के लिए डिज़ाइन किए गए हैं और एक वायु इंटरफ़ेस और थ्रेडेड कनेक्शन की विशेषता है। वे अपने छोटे आकार, हल्के निर्माण के लिए जाने जाते हैं,उच्च आवृत्ति क्षमताइन कनेक्टर्स का व्यापक रूप से उच्च आवृत्ति माइक्रोवेव माप और मिलीमीटर तरंग उपकरण में उपयोग किया जाता है।

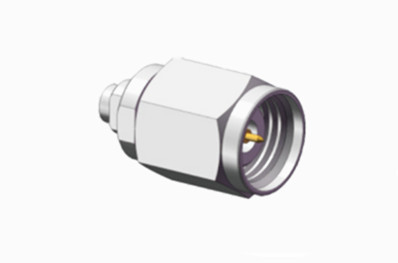

रूपरेखा2.4 मिमी पुरुष आरएफ केबल कनेक्टर 1# सेमी-कठोर/सेमी लचीला मिलीमीटर वेव केबल के लिए :)
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
विनिर्देश2.4 मिमी पुरुष आरएफ केबल कनेक्टर 1# सेमी-कठोर/सेमी लचीला मिलीमीटर वेव केबल के लिए (मिमी):
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
DC ₹50GHz
|
|||
|
नामित वोल्टेज
|
170VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥5000MΩ
|
|||
|
संपर्क प्रतिरोध |
बाहरी कंडक्टर
|
≤2mΩ
|
||
|
केंद्र कंडक्टर
|
≤3mΩ
|
|||
|
वीएसएमआर
|
≤1.05+0.005f
|
|||

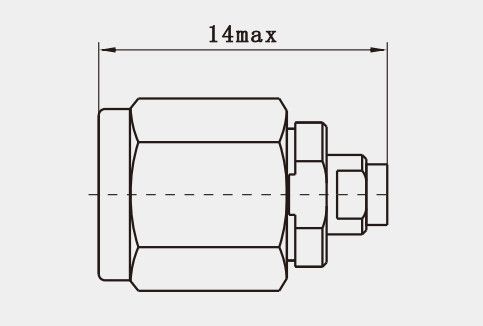

का विस्तृत चित्र2.4 मिमी पुरुष आरएफ केबल कनेक्टर 1# सेमी-कठोर/सेमी लचीला मिलीमीटर वेव केबल के लिए(मिमी):
विशेषताएं:
1उच्च आवृत्ति प्रदर्शनः
आवृत्ति सीमाः 2.4 मिमी कनेक्टर 50GHz तक के उपयोग के लिए डिज़ाइन किया गया है, जो व्यापक बैंडविड्थ की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।
कोई उच्च आदेश मोड नहींः 50GHz पर, 2.4mm कनेक्टर उच्च आदेश मोड का उत्पादन नहीं करता है, जो स्पष्ट और सटीक सिग्नल संचरण सुनिश्चित करता है।
उच्च-प्रदर्शन इंटरफ़ेस: यह कनेक्टर 50GHz के भीतर उच्च-प्रदर्शन इंटरफ़ेस विशेषताओं का प्रदर्शन करता है, जो इसे उच्च-आवृत्ति अनुप्रयोगों के लिए उत्कृष्ट बनाता है।
2कॉम्पैक्ट डिजाइनः
आकार और वजनः 2.4 मिमी के बाहरी कंडक्टर व्यास के साथ, 2.4 मिमी कनेक्टर अन्य मिलीमीटर तरंग कनेक्टर की तुलना में छोटा और हल्का है,इसे स्थान-प्रतिबंधित और पोर्टेबल अनुप्रयोगों के लिए आदर्श बना रहा है.
यांत्रिक संगतताः 2.4 मिमी कनेक्टर यांत्रिक रूप से 1.85 मिमी कनेक्टर जैसे अन्य छोटे कनेक्टर के साथ संगत है, लेकिन 2.92 मिमी, 3.5 मिमी,या SMA कनेक्टर, सिस्टम एकीकरण और सुरक्षा सुनिश्चित करना।
आवेदन:
1सटीक माप
उच्च आवृत्ति नेटवर्क विश्लेषक: 2.4 मिमी कनेक्टर का व्यापक रूप से उच्च आवृत्ति नेटवर्क विश्लेषकों में 50GHz तक के ऑपरेटिंग आवृत्तियों के साथ उपयोग किया जाता है।इन अनुप्रयोगों में माप में सटीकता और दोहराव सुनिश्चित करने के लिए कनेक्टरों से उच्च परिशुद्धता और विश्वसनीयता की आवश्यकता होती है.
माइक्रोवेव माप उपकरणः सटीक माप की आवश्यकता वाले माइक्रोवेव उपकरण में, 2.4 मिमी कनेक्टर को इसके उत्कृष्ट विद्युत प्रदर्शन और यांत्रिक स्थिरता के लिए पसंद किया जाता है।इसकी कॉम्पैक्ट डिजाइन उच्च प्रदर्शन कनेक्टिविटी प्रदान करते हुए अंतरिक्ष-सीमित मापने वाले उपकरणों में स्थापना की अनुमति देती है.
2उच्च आवृत्ति नेटवर्क विश्लेषक
उपकरण-ग्रेड अनुप्रयोगः 2.4 मिमी कनेक्टर उत्पादन, उपकरण और माप के ग्रेड में उपलब्ध पहला उत्पाद है, जिससे इसे विभिन्न उच्च आवृत्ति परीक्षण उपकरणों में व्यापक रूप से उपयोग किया जाता है।ये कनेक्टर लंबे समय तक स्थिर प्रदर्शन बनाए रखते हुए उच्च उपयोग आवृत्तियों का सामना कर सकते हैं.
मानकीकृत परीक्षण इंटरफेसः इसके मानकीकृत डिजाइन और व्यापक उद्योग स्वीकृति के कारण, 2.4 मिमी कनेक्टर कई मानकीकृत परीक्षण उपकरणों के लिए पसंदीदा इंटरफ़ेस बन गया है,उपकरणों के बीच संगतता और अन्तरक्रियाशीलता सुनिश्चित करना.
संबंधित उत्पाद:
| 2.4-J506G-2 | 2CXN3506/MF108A केबल के लिए 4 मिमी पुरुष स्टेनलेस स्टील आरएफ कनेक्टर |
| 2.4-J130G | 2.4 मिमी पुरुष आरएफ कनेक्टर MF30A केबल के लिए |
| 2.4-जेबी2जी-1 | 2.4 मिमी नर स्टेनलेस स्टील आरएफ कनेक्टर के लिए 2# अर्ध-कठोर/लचीला केबल |
नोटः
हमारे पास 10,000 से अधिक प्रकार केकनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
