उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

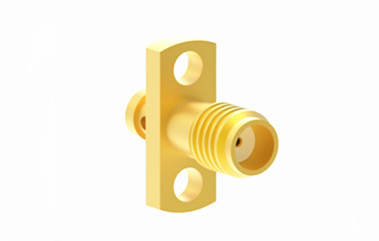

| पद: | एसएमए आरएफ कनेक्टर | चढ़ाना: | सोना चढ़ाया हुआ |
|---|---|---|---|
| लिंग: | महिला | प्रतिबाधा: | 50Ω |
| आवृत्ति: | डीसी ~ 18GHz | जीवनभर: | 500 चक्र |
| शरीर: | पीतल | आवेदन: | ऑडियो/वीडियो/माइक्रोवेव |
| प्रमुखता देना: | एसएसएमए महिला आरएफ समाक्षीय कनेक्टर,सोने से ढंके आरएफ समाक्षीय कनेक्टर,पीतल आरएफ समाक्षीय कनेक्टर |
||
एसएसएमए श्रृंखला आरएफ समाक्षीय कनेक्टर एसएमए कनेक्टर का एक लघु व्युत्पन्न है, जो अपने कॉम्पैक्ट आकार, व्यापक आवृत्ति रेंज और उच्च विश्वसनीयता के कारण प्रतिष्ठित है।इसका विमानन जैसे क्षेत्रों में व्यापक अनुप्रयोग है।, एयरोस्पेस, और माइक्रोवेव संचार, दूसरों के बीच।

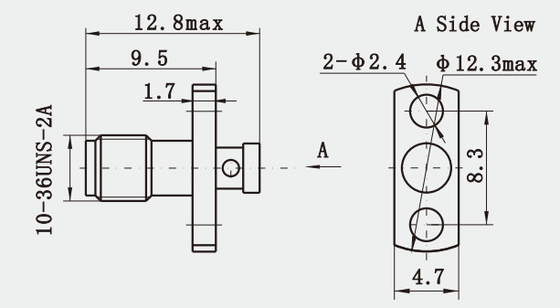

रूपरेखा चित्र:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
एसएसएमए आरएफ कनेक्टर्स का विनिर्देश:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| इलेक्ट्रॉनिक और भौतिक विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~18GHz | |
| नामित वोल्टेज | 250 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 750 वीआरएमएस (समुद्र के अधिकतम स्तर) | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र कंडक्टर | पुरुष | पीतल सोना चढ़ाना |
| स्त्री | बेरीलियम तांबा सोना चढ़ाना | |
| शेल और अन्य धातु भागों | पीतल सोना चढ़ाना | |
| स्टेनलेस स्टील निष्क्रिय | ||
| केबल शीट | पीतल निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | |
| मुहर की अंगूठी | सिलिकॉन रबड़ | |
| संभोग टोक़ | 0.79 -1.13 एन.एम. | |
प्रमुख विशेषताएं:
1अच्छा विद्युत प्रदर्शनः इसमें कम रिटर्न हानि और कम सम्मिलन हानि होती है, जिससे स्पष्ट संकेत संचरण सुनिश्चित होता है।
2भौतिक आकारः एसएसएमए कनेक्टर भौतिक रूप से छोटे होते हैं, जिससे कॉम्पैक्ट डिजाइनों में उनका उपयोग आसान हो जाता है।
3संगतताः एसएसएमए कनेक्टर्स का उपयोग आमतौर पर 50 ओम के समाक्षीय केबलों के साथ किया जाता है और अन्य प्रकार के छोटे आरएफ कनेक्टर्स के साथ संगत हो सकते हैं।
आवेदनः
1माइक्रोवेव संचारः माइक्रोवेव लिंक और वायरलेस बुनियादी ढांचे में, एसएसएमए कनेक्टर का उपयोग सिग्नल भेजने और प्राप्त करने वाले घटकों को जोड़ने के लिए किया जाता है।
2उपकरण और नियंत्रण प्रणालीः औद्योगिक स्वचालन और प्रक्रिया नियंत्रण में प्रयुक्त सेंसर और एक्ट्यूएटर एसएसएमए कनेक्टर का उपयोग कर सकते हैं।
3जीपीएस अनुप्रयोगः ग्लोबल पोजिशनिंग सिस्टम (जीपीएस) उपकरणों में एंटीना कनेक्शन अक्सर एसएसएमए कनेक्टर का उपयोग करते हैं।
नोटः
हमारे पास 10,000 से अधिक प्रकार केSMA कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
