उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

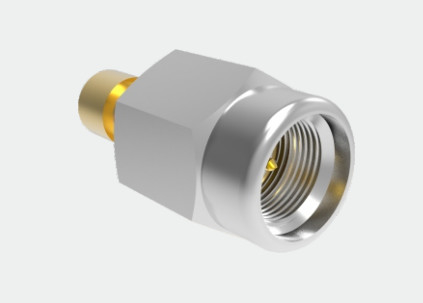

| उत्पाद का नाम: | एसएसएमए आरएफ कनेक्टर | चढ़ाना: | सोना चढ़ाया हुआ |
|---|---|---|---|
| लिंग: | नर | प्रतिबाधा: | 50Ω |
| आवृत्ति: | डीसी ~ 30GHz | स्थायित्व: | 500 चक्र |
| आवेदन: | संचार | ||
| प्रमुखता देना: | स्वर्णयुक्त SSMA आरएफ कनेक्टर,स्टेनलेस स्टील SSMA आरएफ कनेक्टर,CXN3506/MF108A केबल SSMA आरएफ कनेक्टर |
||
एसएसएमए श्रृंखला आरएफ समाक्षीय कनेक्टर मानक एसएमए कनेक्टर के लिए एक लघु विकल्प प्रदान करता है, एक सुव्यवस्थित डिजाइन का दावा करता है जो प्रदर्शन पर समझौता नहीं करता है।अपनी व्यापक आवृत्ति बैंड क्षमता और अटूट विश्वसनीयता के लिए प्रसिद्ध, यह कनेक्टर विमानन, एयरोस्पेस और माइक्रोवेव संचार सहित विभिन्न उद्योगों में जाने के लिए समाधान बन गया है।इसका कॉम्पैक्ट आकार सीमित स्थानों में कुशल उपयोग की अनुमति देता है, जबकि आरएफ कनेक्टर्स से अपेक्षित उच्च प्रदर्शन मानकों को बनाए रखते हुए। इसकी कठोरता और बहुमुखी प्रतिभा के लिए विश्वसनीय,एसएसएमए कनेक्टर विभिन्न उच्च आवृत्ति अनुप्रयोगों में एक महत्वपूर्ण घटक है जहां आकार और विश्वसनीयता प्रमुख कारक हैं.
एसएसएमए आरएफ कनेक्टर्स का विनिर्देश:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| इलेक्ट्रॉनिक और भौतिक विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी ~ 30GHz | |
| नामित वोल्टेज | 250 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 750 वीआरएमएस (समुद्र के अधिकतम स्तर) | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |
| केंद्र कंडक्टर | पुरुष | पीतल सोना चढ़ाना |
| स्त्री | बेरीलियम तांबा सोना चढ़ाना | |
| शेल और अन्य धातु भागों | पीतल सोना चढ़ाना | |
| स्टेनलेस स्टील निष्क्रिय | ||
| केबल शीट | पीतल निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | |
| मुहर की अंगूठी | सिलिकॉन रबड़ | |
| संभोग टोक़ | 0.79 -1.13 एन.एम. | |

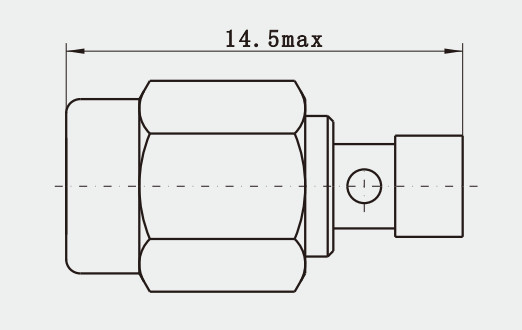

रूपरेखा चित्रण: (यूनिट: मिमी)
प्रमुख विशेषताएं:
1बहुमुखी प्रतिभा: एसएमए का एक छोटा संस्करण होने के बावजूद, एसएसएमए कनेक्टर आमतौर पर मानक एसएमए घटकों के साथ संगत होते हैं, जिससे उपयोगकर्ताओं को उपकरण को अपग्रेड करने या बदलने में लचीलापन मिलता है।
2कम रिटर्न लॉस: डिजाइन का उद्देश्य सिग्नल के प्रतिबिंब को कम करना है, जिससे कुशल संचरण और न्यूनतम हानि सुनिश्चित होती है।
3उच्च पावर हैंडलिंग क्षमताः अपने कम आकार के बावजूद, एसएसएमए कनेक्टर अभी भी अपेक्षाकृत उच्च शक्ति स्तरों को प्रबंधित कर सकते हैं, महत्वपूर्ण शक्ति हस्तांतरण की आवश्यकता वाले अनुप्रयोगों को फिट कर सकते हैं।
आवेदनः
1चिकित्सा उपकरण: कुछ उच्च आवृत्ति वाले चिकित्सा उपकरण, जैसे कि इलेक्ट्रोसर्जिकल इकाइयां और आरएफ थेरेपी उपकरण, सिग्नल कनेक्टिविटी के लिए एसएसएमए कनेक्टर का उपयोग कर सकते हैं।
2वैज्ञानिक अनुसंधान: वैज्ञानिक प्रयोगों में, विशेष रूप से उच्च आवृत्ति संकेतों से संबंधित, एसएसएमए कनेक्टर सटीक माप और संकेत वफादारी प्रदान कर सकते हैं।
3रेडियो आवृत्ति पहचान (आरएफआईडी): कुछ उच्च आवृत्ति आरएफआईडी प्रणालियों में एंटीना और अन्य आरएफ घटकों को जोड़ने के लिए एसएसएमए कनेक्टरों का उपयोग किया जा सकता है।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर |
| आरएफ केबल के इकट्ठे |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
नोटः
हमारे पास 10,000 से अधिक प्रकार केSMA कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
