SMA पुरुष स्टेनलेस स्टील आरएफ कनेक्टर 2# सेमी-कठोर/लचीला केबल के लिए
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| पद: | एसएमए आरएफ समाक्षीय कनेक्टर | लिंग: | नर |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | आवृत्ति: | डीसी ~ 18GHz |
| स्थायित्व: | 500 चक्र | सामग्री: | स्टेनलेस स्टील |
| रंग: | सोना चढ़ाया हुआ | शरीर शैली: | सीधा |
| प्रमुखता देना: | लचीला SMA RF कनेक्टर,स्टेनलेस स्टील SMA पुरुष RF कनेक्टर |
||
SMA पुरुष स्टेनलेस स्टील आरएफ कनेक्टर 2# सेमी-कठोर/लचीला केबल के लिए
एसएमए श्रृंखला एक प्रकार का कॉम्पैक्ट, उच्च आवृत्ति आरएफ समाक्षीय कनेक्टर है जिसे एमआईएल-सी-39012 विनिर्देश के अनुसार इंजीनियर और निर्मित किया गया है। अपने छोटे आकार से प्रतिष्ठित है,व्यापक बैंडविड्थ, और बेहतर विद्युत प्रदर्शन, एसएमए कनेक्टर का व्यापक रूप से माइक्रोवेव संचार और माइक्रोवेव माप उपकरण के विभिन्न क्षेत्रों में उपयोग किया जाता है।हमारी कंपनी द्वारा निर्मित उच्च प्रदर्शन कनेक्टर 20GHz तक की आवृत्तियों का समर्थन करने में सक्षम हैं.
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | |||
| प्रतिबाधा | 50Ω | ||
| आवृत्ति सीमा | डीसी~18GHz | ||
| नामित वोल्टेज | 335VRMS* | ||
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1000VRMS* | ||
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | ||
| केंद्र प्रतिरोध | केंद्र कंडक्टर | ≤3.0mΩ | |
| बाहरी कंडक्टर | ≤2.0mΩ | ||
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष | तांबा मिश्र धातुसोने से सजी | |
| स्त्री | बेरिलियम कांस्यसोने से सजी | ||
| लोचदार संपर्क | बेरिलियम कांस्य निकेल लेपित | ||
| शेल और अन्य धातु भागों | तांबा मिश्र धातु सोना लेपित | ||
| स्टेनलेस स्टील की निष्क्रियता | |||
| स्क्रिमिंग स्लीव | तांबा मिश्र धातुनिकेल लेपित | ||
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| कनेक्शन का तंग करने वाला टोक़ | 0.79-1.13 एन.एम. | ||
लाभः
1छोटे आकारः एसएमए कनेक्टर अपने कॉम्पैक्ट डिजाइन के लिए प्रसिद्ध हैं, जो उन्हें सीमित स्थान वाले इलेक्ट्रॉनिक उपकरणों में उपयोग के लिए उपयुक्त बनाता है।
2व्यापक बैंडविड्थः SMA कनेक्टर 18 GHz या उससे अधिक आवृत्तियों पर काम करने वाली इलेक्ट्रॉनिक प्रणालियों में आरएफ कनेक्शन के लिए डिज़ाइन किए गए हैं।उच्च आवृत्ति अनुप्रयोगों की एक किस्म के लिए उन्हें लागू करना.
3विश्वसनीय कनेक्शनः वे एक थ्रेडेड कनेक्शन विधि का उपयोग करते हैं, जो कनेक्टर की स्थिरता और विश्वसनीयता सुनिश्चित करता है।
इंटरफ़ेस आयाम:

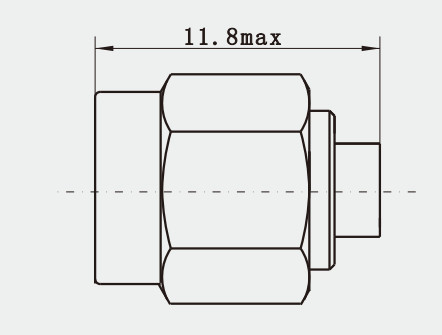

रूपरेखा चित्रः ((मिमी)
उत्पाद सूचीः
| आरएफ एडाप्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
| आरएफ केबल के इकट्ठे |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
आवेदनः
अपने छोटे आकार, व्यापक बैंडविड्थ, विश्वसनीय कनेक्शन और बहुमुखी रूपों के कारण, एसएमए कनेक्टर आरएफ और माइक्रोवेव उपकरणों में एक अपरिहार्य घटक बन गए हैं।
संबंधित उत्पाद:
2# अर्ध-कठोर/लचीला केबल के लिए SMA पुरुष स्वर्ण चढ़ाया आरएफ कनेक्टर
| मॉडल नं. | नोट |
| SMA-JB2D | सोल्डर, थ्रेड स्लीव हटाने योग्य |
| SMA-JB2DG | सोल्डर, थ्रेड आस्तीन हटाने योग्य, एसएस थ्रेड आस्तीन |
SMA पुरुषसोने से सजीसही कोणआरएफ कनेक्टर के लिए 2#अर्ध-कठोर/लचीला केबल
| मॉडल नं. | नोट |
| SMA-JWB2-1 | सोल्डर |
नोटः
हमारे पास 10,000 से अधिक प्रकार केएसएमए कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करें।
