उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएसएमबी आरएफ कनेक्टर | चढ़ाना: | सोना चढ़ाया हुआ |
|---|---|---|---|
| स्थायित्व: | 500 चक्र | संपर्क सामग्री: | पीतल, BeCu |
| सामग्री: | पीतल | डिजाइन मानक:: | आईईसी 1169-33 |
| प्रकार: | सीधा | लिंग: | महिला |
| प्रमुखता देना: | सीधा महिला आरएफ कनेक्टर,महिला स्वर्णमणि आरएफ कनेक्टर,SSMB आरएफ समाक्षीय एडाप्टर कनेक्टर |
||

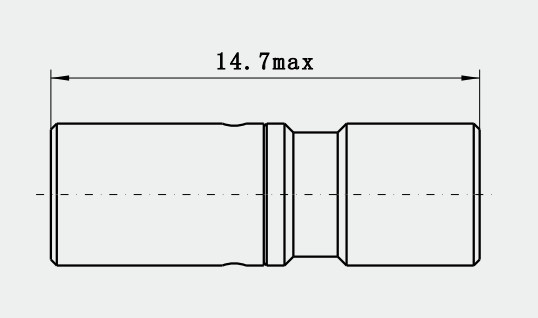

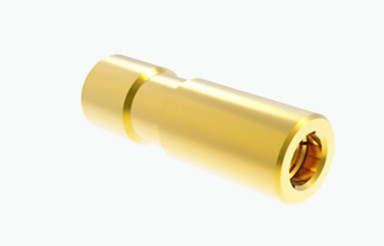

एसएसएफ-50-1 केबल के लिए एसएसएमबी महिला ग्लॉड-प्लेटेड आरएफ कनेक्टर
एसएसएमबी श्रृंखला के उत्पाद लघु पुश-इन और स्नैप-इन रेडियो फ्रीक्वेंसी समाक्षीय कनेक्टर हैं जो आईईसी 60169-19 के अनुपालन में विकसित और निर्मित किए गए हैं।इन कनेक्टरों में कॉम्पैक्ट आकार जैसी विशेषताएं हैं, हल्के और उपयोगकर्ता के अनुकूल, उन्हें माइक्रो रेडियो उपकरण और उपकरणों में उपयोग के लिए उपयुक्त बनाते हैं।
विनिर्देश
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी~40GHz | |
| नामित वोल्टेज | 170 वीआरएमएस (समुद्र स्तर पर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| इन्सुलेशन प्रतिरोध | ≥2000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤2mOhm |
| केंद्र कंडक्टर | ≤6 mOhm | |
| वीएसएमआर | ≤1.25 | |
| सम्मिलन हानि | ≤0.30dB | |
उत्पाद का विवरण
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | Sn-P कांस्य | सोने से सजी | |
| लचीलापन संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल / आवास | पीतल, स्टेनलेस स्टील | निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| RoHS अनुरूप | हाँ |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 0.6N अधिकतम |
| अनकपलिंग बल | 0.6 N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -65 से +165°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विशेषताएं:
1लघु आकारः एसएसएमबी कनेक्टरों को मानक एसएमबी कनेक्टरों की तुलना में छोटे होने के लिए डिज़ाइन किया गया है, जिसमें केवल 10 मिलीमीटर का अनुमानित बाहरी थ्रेड व्यास होता है।यह कॉम्पैक्ट आकार सीमित स्थान के वातावरण में फायदेमंद है.
2.हल्का वजनः अपने छोटे आयामों के कारण, SSMB कनेक्टर वजन में भी हल्के होते हैं, जो बड़ी संख्या में कनेक्टरों का उपयोग करने पर फायदेमंद होता है, क्योंकि यह कुल द्रव्यमान को कम करता है,पोर्टेबिलिटी और इंस्टॉलेशन को आसान बनाना.
3कनेक्ट करने में आसानः एसएसएमबी कनेक्टर पुश-इन और स्नैप-इन कार्यक्षमता के लिए डिज़ाइन किए गए हैं।जिसका अर्थ है कि उन्हें अतिरिक्त उपकरणों या अत्यधिक बल की आवश्यकता के बिना संबंधित उपकरणों से आसानी से जोड़ा जा सकता है.
आवेदनः
रेडियो उपकरण: रेडियो संचार उपकरणों में, एसएसएमबी कनेक्टर्स का उपयोग आमतौर पर एंटीना को ट्रांससीवर से जोड़ने के लिए किया जाता है, जिससे स्थिर सिग्नल ट्रांसमिशन सुनिश्चित होता है।
इलेक्ट्रॉनिक उपकरण: उच्च आवृत्ति इलेक्ट्रॉनिक उपकरणों के भीतर, SSMB कनेक्टरों का उपयोग माप और परीक्षण उपकरण को जोड़ने के लिए किया जाता है, सटीक डेटा हस्तांतरण बनाए रखते हैं।
वायरलेस बेस स्टेशनः वायरलेस संचार बेस स्टेशनों में, एसएसएमबी कनेक्टरों का उपयोग डीडीएफ छोटे ट्रांसमिशन बॉक्स के साथ ई 1 ट्रांसमिशन केबलों के इंटरफेस के लिए किया जाता है,बेस स्टेशन उपकरण के भीतर एक विशिष्ट अनुप्रयोग का प्रतिनिधित्व.
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
