उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएसएमबी आरएफ कनेक्टर | चढ़ाना: | सोना चढ़ाया हुआ |
|---|---|---|---|
| स्थायित्व: | 500 चक्र | संपर्क सामग्री: | पीतल, बेरिलियम कांस्य |
| सामग्री: | पीतल | डिजाइन मानक:: | आईईसी 1169-33 |
| प्रकार: | सीधा | लिंग: | नर |
| प्रमुखता देना: | SSMB पुरुष फ्लैंज माउंट आरएफ कनेक्टर,एकीकृत माइक्रोस्ट्रिप आरएफ समाक्षीय एडाप्टर कनेक्टर,सटीक पुरुष आरएफ कनेक्टर |
||

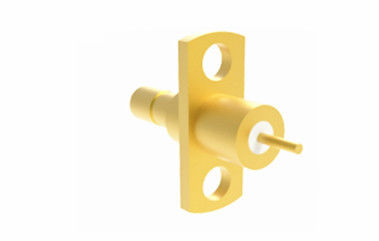

सटीक एसएसएमबी पुरुष फ्लैंज माउंट आरएफ कनेक्टर इष्टतम संकेत अखंडता के लिए एकीकृत माइक्रोस्ट्रिप डिजाइन के साथ
एसएसएमबी सीरीज के उत्पाद लघु-पुश-एंड-स्नैप रेडियो फ्रीक्वेंसी समाक्षीय कनेक्टरों का एक वर्ग हैं जो आईईसी 60169-19 मानक के अनुसार इंजीनियर और निर्मित हैं।ये कनेक्टर अपने कॉम्पैक्ट आयामों के लिए उल्लेखनीय हैं, हल्के निर्माण, और उपयोगकर्ता के अनुकूल डिजाइन, उन्हें कॉम्पैक्ट रेडियो उपकरणों और सटीक उपकरणों के भीतर उपयोग के लिए उपयुक्त बनाते हैं।
विनिर्देशः
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी ~ 3GHz | |
| नामित वोल्टेज | 170VRMS (समुद्र स्तर पर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS (समुद्र स्तर पर अधिकतम) | |
| इन्सुलेशन प्रतिरोध | ≥2000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤5.5mΩ |
| केंद्र कंडक्टर | ≤2.5mΩ | |
| वीएसएमआर | ≤1.35 | |
उत्पाद का विवरण
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट |
बेरिलियम कांस्य
|
सोने से सजी | |
| लचीलापन संपर्क | बेरिलियम कांस्य | सोने से सजी | |
| शेल / आवास | पीतल | सोने से सजी | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| RoHS अनुरूप | हाँ |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 0.6N अधिकतम |
| अनकपलिंग बल | 0.6 N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -65 से +165°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विशेषताएं:
एसएसएमबी श्रृंखला के कनेक्टर्स का उपयोग रेडियो उपकरण और इलेक्ट्रॉनिक उपकरणों में उनके छोटे आकार, हल्के वजन, उपयोग में आसानी, व्यापक ऑपरेटिंग आवृत्ति रेंज के कारण व्यापक रूप से किया जाता है।उत्कृष्ट विद्युत प्रदर्शन, और उच्च विश्वसनीयता।
आवेदनः
अपने कॉम्पैक्ट आकार के कारण, एसएसएमबी कनेक्टर अंतरिक्ष-प्रतिबंधित वातावरण जैसे विमानन, एयरोस्पेस और चिकित्सा उपकरणों में उपयोग के लिए भी उपयुक्त हैं।जो उच्च अंत क्षेत्रों में से हैं जहां इन कनेक्टरों का उपयोग किया जाता है.
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
