उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएसएमबी आरएफ कनेक्टर | चढ़ाना: | सोना चढ़ाया हुआ |
|---|---|---|---|
| स्थायित्व: | 500 चक्र | संपर्क सामग्री: | बेरिलियम कांस्य |
| सामग्री: | पीतल | डिजाइन मानक:: | आईईसी 1169-33 |
| प्रकार: | सीधा | लिंग: | नर |
| प्रमुखता देना: | लचीला केबल आरएफ समाक्षीय एडाप्टर कनेक्टर,अर्ध कठोर केबल पुरुष आरएफ कनेक्टर,SSMB पुरुष आरएफ कनेक्टर |
||

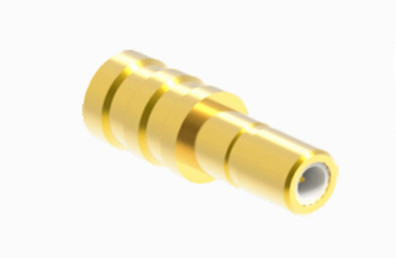

अल्ट्रा-ड्यूरेबल एसएसएमबी पुरुष आरएफ कनेक्टरः 2# अर्ध-कठोर/लचीला केबल प्रदर्शन को बढ़ाने के लिए आदर्श
एसएसएमबी श्रृंखला के उत्पाद कॉम्पैक्ट पुश-एंड-स्नैप प्रकार के समाक्षीय कनेक्टर हैं जो रेडियो आवृत्ति अनुप्रयोगों के लिए डिज़ाइन किए गए हैं, जो आईईसी 60169-19 मानक के अनुपालन में इंजीनियर और निर्मित हैं।वे एक छोटे आकार कारक का दावा करते हैं, हल्के निर्माण, और उपयोगकर्ता के अनुकूल इंटरफ़ेस, उन्हें लघु रेडियो उपकरणों और मापने के उपकरणों में उपयोग के लिए उपयुक्त बनाते हैं।
विनिर्देश
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी ~ 3GHz | |
| नामित वोल्टेज | 170VRMS (समुद्र स्तर पर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS (समुद्र स्तर पर अधिकतम) | |
| इन्सुलेशन प्रतिरोध | ≥2000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤5.5mOhm |
| केंद्र कंडक्टर | ≤2.5 mOhm | |
| वीएसएमआर | ≤1.35 | |
उत्पाद का विवरण
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट |
बेरिलियम कांस्य
|
सोने से सजी | |
| लचीलापन संपर्क | बेरिलियम कांस्य | सोने से सजी | |
| शेल / आवास | पीतल | सोने से सजी | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| RoHS अनुरूप | हाँ |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 0.6N अधिकतम |
| अनकपलिंग बल | 0.6 N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -65 से +165°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विशेषताएं:
कॉम्पैक्ट आकार: एसएसएमबी कनेक्टर्स को कॉम्पैक्ट होने के लिए डिज़ाइन किया गया है, जिससे वे अंतरिक्ष-प्रतिबंधित वातावरण में उपयोग के लिए उपयुक्त हैं।
हल्का वजन: ये कनेक्टर हल्के होते हैं, जिससे पोर्टेबिलिटी और इंस्टॉलेशन में आसानी होती है।
कनेक्ट करने में आसान: एसएसएमबी कनेक्टर त्वरित कनेक्शन और डिस्कनेक्शन के लिए आसान पुश-इन और स्नैप-इन तंत्र के साथ उपयोगकर्ता के अनुकूल हैं।
व्यापक आवृत्ति रेंज: वे ऑपरेटिंग आवृत्तियों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं, जो उन्हें विभिन्न रेडियो उपकरणों और इलेक्ट्रॉनिक उपकरणों में उपयोगी बनाते हैं।
उत्कृष्ट विद्युत प्रदर्शन: एसएसएमबी कनेक्टर अच्छा विद्युत प्रदर्शन प्रदान करते हैं, जो उच्च आवृत्ति सर्किट में सिग्नल संचरण के लिए महत्वपूर्ण है।
उच्च विश्वसनीयता: ये कनेक्टर विश्वसनीय हैं और एक निश्चित स्तर के कंपन और झटके का सामना कर सकते हैं।
विभिन्न इंटरफ़ेस विकल्प: अनुप्रयोग की आवश्यकताओं के आधार पर, SSMB कनेक्टर सॉकेट (मुक्त-फ्लोटिंग) और स्नैप-इन इंटरफ़ेस विकल्प दोनों प्रदान करते हैं; पूर्व कुछ अक्षीय और रेडियल असंतुलन की अनुमति देता है,जबकि उत्तरार्द्ध कनेक्शन के लिए एक मजबूत पकड़ प्रदान करता है.
आवेदनः
वायरलेस संचार उपकरण: वायरलेस बेस स्टेशनों और अन्य संचार उपकरणों में,एसएसएमबी कनेक्टर आमतौर पर बेस स्टेशन पर डीडीएफ (डिजिटल डिस्ट्रीब्यूशन फ्रेम) छोटे ट्रांसमिशन बॉक्स में ई 1 ट्रांसमिशन केबलों को जोड़ने के लिए उपयोग किए जाते हैं.
परीक्षण उपकरणमाप और परीक्षण के क्षेत्र में, एसएसएमबी कनेक्टरों को उनके उत्कृष्ट विद्युत प्रदर्शन के कारण विभिन्न उच्च आवृत्ति परीक्षण उपकरणों में संकेत संचरण के लिए नियोजित किया जाता है।
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
