उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमपी आरएफ समाक्षीय कनेक्टर | आवृति सीमा: | डीसी ~ 40GHz |
|---|---|---|---|
| मुक़ाबला: | 50Ω | प्रमाणपत्र: | सीई आरओएचएस |
| लिंग: | महिला | मॉडल: | SMP-JHD61 |
| प्रमुखता देना: | एसएमपी पुरुष पीसीबी माउंट आरएफ प्लग,4 पैर पीसीबी माउंट आरएफ कनेक्टर,डीसी 40GHz एसएमपी आरएफ प्लग |
||

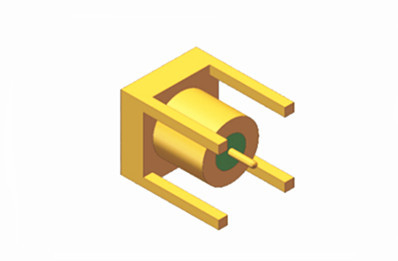

4 पैरों के साथ एसएमपी पुरुष पीसीबी माउंट आरएफ कनेक्टर प्लगः आपके आरएफ कनेक्टिविटी के लिए उच्च-गुणवत्ता, टिकाऊ और विश्वसनीय समाधान
एसएमपी एक कॉम्पैक्ट पुश-ऑन या स्नैप कपलिंग आरएफ समाक्षीय कनेक्टर है, जो अपने छोटे आकार, हल्के वजन, उत्कृष्ट भूकंपीय प्रदर्शन और व्यापक कार्य बैंडविड्थ के लिए जाना जाता है।यह 30GHz तक की एक ऑपरेटिंग आवृत्ति है (हमारे एसएमपी कनेक्टर 40GHz तक पहुँच सकते हैं), और प्लग तीन इंटरफेस रूपों में आता हैः पूर्ण डिस्टेंस, सीमित डिस्टेंस, और चिकनी बोर (ब्रेकिंग सहित) ।और इन-सीरीज एडाप्टर बोर्ड-टू-बोर्ड के लिए एक इंटरकनेक्ट समाधान प्रदान करते हैंयह उच्च विश्वसनीयता वाले मॉड्यूलर गहन प्रतिष्ठानों के लिए उपयुक्त है।
विनिर्देश
| विद्युत विशेषताएं | ||||
| प्रतिबाधा | 50Ω | |||
| आवृत्ति सीमा | डीसी~40GHz | |||
| नामित वोल्टेज | 170VRMS* | |||
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |||
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* | |||
| केंद्र प्रतिरोध | बाहरी कंडक्टर | सामान्य≤2.5mΩ, सीलिंग≤4mΩ | ||
| केंद्र कंडक्टर | सामान्य≤6mΩ, सीलिंग≤26mΩ | |||
| वीएसडब्ल्यूआर | डीसी~18GHz | 18~26.5GHz | 26.5~40GHz | |
| सीधा | ≤1.25 | ≤1.3 | ≤1.5 | |
| सही कोण | ≤1.3 | |||
| एडाप्टर | ≤1.2 | ≤1.3 | ≤1.5 | |
| अन्य | ≤1.3 | |||
| सामग्री और यांत्रिक गुण | ||||
| केंद्र कंडक्टर | पुरुष | Sn-P कांस्य, सोना चढ़ाना | ||
| स्त्री | बेरीलियम कांस्य, सोने से सजी | |||
| लोचदार संपर्क | बेरिलियम कांस्य | सोने से सजी | ||
| शेल और अन्य धातु भागों | पीतल | सोने से ढँका हुआ | ||
| इन्सुलेटर | ग्लास सिंटरिंग/पीटीएफई/पीईआई | |||
| हेर्मेटिक उत्पाद रिसाव दर | 1.01325×10-3Pa·cm3/s | |||
* अधिकतम समुद्र तल
विशेषताएं और लाभ
एसएमपी कनेक्टर एक उच्च संरक्षित, बहुत छोटे इंटरकनेक्ट है।बहुत छोटे इंटरकनेक्ट आमतौर पर लघु उच्च आवृत्ति समाक्षीय मॉड्यूल और उच्च डेटा दर अनुप्रयोगों जैसे एंटेना में इस्तेमाल कियाइसके कॉम्पैक्ट डिजाइन के कारण, आरएफ/माइक्रोवेव अनुप्रयोगों में घने पैकेजिंग की सुविधा के लिए एसएमपी कनेक्टर का व्यापक रूप से उपयोग किया जाता है।
आवेदन
1आरएफ/माइक्रोवेव अनुप्रयोगों में, एसएमपी कनेक्टरों का उपयोग आम तौर पर समाक्षीय केबलों और सर्किट बोर्डों को जोड़ने के लिए किया जाता है। उनके छोटे आकार और उच्च आवृत्ति विशेषताओं के कारण,एसएमपी कनेक्टर का व्यापक रूप से वायरलेस संचार में उपयोग किया जाता है, रडार, उपग्रह संचार, परीक्षण और माप, और अन्य क्षेत्र।
2एसएमपी कनेक्टर्स का उपयोग चिकित्सा उपकरणों जैसे अल्ट्रासाउंड डिवाइस, एमआरआई डिवाइस आदि में भी किया जाता है। इन अनुप्रयोगों में,उच्च आवृत्ति संकेतों को प्रसारित करने के लिए केबलों और सर्किट बोर्डों को जोड़ने के लिए एसएमपी कनेक्टर का उपयोग किया जाता है.

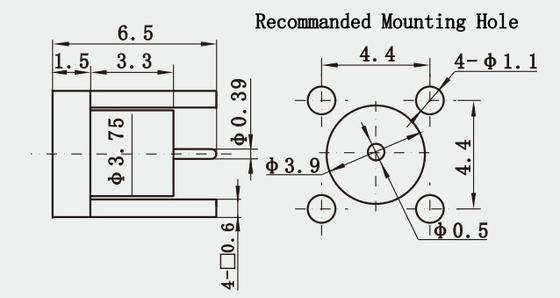

विस्तृत चित्र
चूंकि मेल खाने वाले भार को आपकी आवश्यकताओं के अनुसार अनुकूलित करने की आवश्यकता है, कृपया हमें पूछताछ भेजते समय निम्नलिखित आवश्यकताएं प्रदान करेंः
*आपकी आवृत्ति रेंज की आवश्यकता है।
*शक्ति की आवश्यकता।
*कनेक्टर का प्रकार
*आपकी विशेष आवश्यकताएं (वीएसडब्ल्यूआर, तापमान, आकार, आदि)
