उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | SMA पुरुष प्लग | सामग्री: | पीतल |
|---|---|---|---|
| प्रकार: | केबल कनेक्टर | लिंग: | नर |
| थपथपाना: | सोना चढ़ाया हुआ | स्थायित्व (संभोग): | 500 साइकिलें |
| प्रमुखता देना: | 7 16 दिन आरएफ कनेक्टर,समाक्षीय केबल कनेक्टर |
||

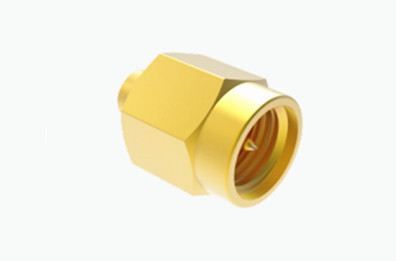

2# अर्ध-कठोर/अर्ध-लचीला केबल के लिए SMA पुरुष स्वर्ण-प्लेट आरएफ कोएक्स प्लग
एसएमए आरएफ समाक्षीय कनेक्टर एक कॉम्पैक्ट, उच्च आवृत्ति समाक्षीय कनेक्टर है जिसे एमआईएल-सी-39012 के अनुसार डिज़ाइन किया गया है। इसमें इसके छोटे आकार, व्यापक बैंडविड्थ,असाधारण यांत्रिक और विद्युत प्रदर्शन, और उच्च विश्वसनीयता. यह माइक्रोवेव संचार, माइक्रोवेव माप उपकरण,और अन्य संबंधित क्षेत्रहमारी कंपनी द्वारा विकसित उच्च-प्रदर्शन कनेक्टरों की श्रृंखला 20GHz तक की आवृत्तियों का समर्थन कर सकती है।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~18GHz | |
| नामित वोल्टेज | 335VRMS* | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1000VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | केंद्र कंडक्टर | ≤3.0mΩ |
| बाहरी कंडक्टर | ≤2.0mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक विशेषताएं: | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | बेरिलियम कांस्य | सोने से सजी | |
| लचीला संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल/हाउसिंग | पीतल | सोने से सजी | |
| शेल/हाउसिंग | स्टेनलेस स्टील | निष्क्रिय | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 साइकिल | ||
| मोर्टार | 0.79~1.13N.m | ||
| *अन्य सामग्री और खत्म कोटिंग अनुकूलित किया जा सकता है | |||

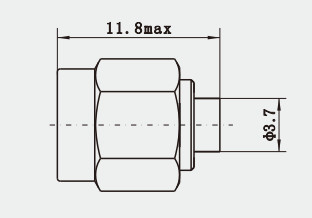

रेखाचित्र की रूपरेखा2# अर्ध-कठोर/अर्ध-लचीला केबल के लिए SMA पुरुष स्वर्ण-प्लेट आरएफ कोएक्स प्लग:
उत्पाद की विशेषताएं:
1छोटे आकारः एसएमए कनेक्टर विशेष रूप से कॉम्पैक्ट होते हैं, जिससे उन्हें स्थान-प्रतिबंधित अनुप्रयोगों में उपयोगी बना दिया जाता है।
2व्यापक बैंडविड्थः एसएमए कनेक्टर आवृत्तियों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं, आमतौर पर डीसी को 18 गीगाहर्ट्ज या उससे अधिक तक कवर करते हैं।
3उच्च प्रदर्शनः वे उत्कृष्ट विद्युत प्रदर्शन प्रदर्शित करते हैं, जिसमें कम सम्मिलन हानि और उच्च वापसी हानि (रिफ्लेक्शन हानि) शामिल है, जो सिग्नल अखंडता बनाए रखने में मदद करता है।
4उच्च विश्वसनीयताः एसएमए कनेक्टर्स को विभिन्न पर्यावरणीय परिस्थितियों में विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है, जिसमें कंपन, तापमान परिवर्तन और अन्य कारक शामिल हैं जो प्रदर्शन को प्रभावित कर सकते हैं।
5यांत्रिक शक्तिः छोटे आकार के बावजूद एसएमए कनेक्टर यांत्रिक रूप से मजबूत और टिकाऊ होते हैं।
आवेदनः
1माइक्रोवेव संचार: पॉइंट-टू-पॉइंट और पॉइंट-टू-मल्टीपॉइंट माइक्रोवेव ट्रांसमिशन सिस्टम में, एसएमए कनेक्टर का उपयोग एंटीना सिस्टम को ट्रांससीवर उपकरण से जोड़ने के लिए किया जाता है।
2परीक्षण उपकरण:एसएमए कनेक्टर आमतौर पर आरएफ परीक्षण और माप उपकरण जैसे नेटवर्क विश्लेषक और सिग्नल जनरेटर पर पाए जाते हैं क्योंकि वे उच्च आवृत्तियों पर सटीक सिग्नल संचरण सुनिश्चित करते हैं.
3उपग्रह और अंतरिक्ष संचारः उनकी विश्वसनीयता और पर्यावरणीय परिस्थितियों का सामना करने की क्षमता के कारण,एसएमए कनेक्टर अंतरिक्ष यान और ग्राउंड स्टेशन संचार उपकरण में बहुत आम हैं.
4आरएफ घटक और मॉड्यूलः एसएमए कनेक्टर का उपयोग आरएफ एम्पलीफायर, कन्वर्टर्स, मिक्सर और अन्य उच्च आवृत्ति इलेक्ट्रॉनिक उपकरणों को जोड़ने के लिए किया जा सकता है।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| आरएफ केबल के इकट्ठे |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
नोटः
हम 1000 से अधिक प्रकार के आरएफ की आपूर्ति कर सकते हैं कनेक्टर, यदि यह आपके अनुरोध के साथ मेल नहीं खाता है, pls हमसे संपर्क करें।
