उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमए आरएफ समाक्षीय कनेक्टर | चढ़ाना: | सोना चढ़ाया हुआ |
|---|---|---|---|
| लिंग: | नर | प्रतिबाधा: | 50Ω |
| आवृत्ति: | डीसी ~ 18GHz | स्थायित्व: | 500 चक्र |
| आवेदन: | एंटीना माइक्रोवेव RG405 | सामग्री: | पीतल |
| प्रमुखता देना: | sma एंटीना कनेक्टर,sma coax कनेक्टर |
||
एसएमए श्रृंखला मिनी, उच्च आवृत्ति आरएफ समाक्षीय कनेक्टर का एक प्रकार है, यह विकसित किया गया है और द्वारा MIL-सी-39012 के अनुसार निर्मितशीआन एलीट इलेक्ट्रॉनिक इंडस्ट्रियल कं, लिमिटेडछोटी मात्रा, अच्छा बैंडविड्थ, बेहतर विद्युत विशेषताओं की विशेषताएं।यह माइक्रोवेव संचार और माइक्रोवेव मापने के उपकरण के विभिन्न क्षेत्रों में सबसे व्यापक रूप से इस्तेमाल किया आरएफ समाक्षीय कनेक्टर हैहमारी कंपनी द्वारा विकसित उच्च प्रदर्शन कनेक्टर 20 गीगाहर्ट्ज तक पहुंच सकता है।
लाभः
1. त्वरित कनेक्ट, पुश-ऑन या मानक इंटरफ़ेस, सीधे, 90 डिग्री संस्करण, साथ ही बुलचेड, या 4 छेद पैनल विन्यास
2उच्च गुणवत्ता और त्वरित संयोजन केवल दो कनेक्टरों को एक साथ स्क्रू करके, बिना लोडिंग या क्रिमिंग की आवश्यकता के
3एसएमए विद्युत कनेक्टर का व्यापक रूप से माइक्रोवेव, एंटेना और परीक्षण उपकरण आदि के लिए उपयोग किया जाता है।
4. एसएमए आरएफ कनेक्टर लघु आकार, कंपन-सबूत और 18 गीगाहर्ट्ज तक की व्यापक आवृत्ति सीमा के साथ थ्रेड-कपलिंग आरएफ समाक्षीय कनेक्टर हैं
की अधिक तस्वीरें

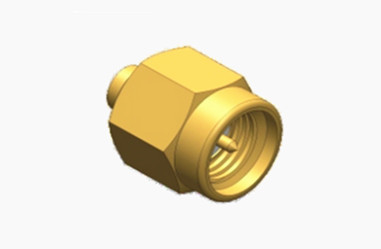

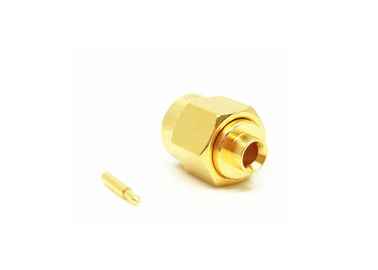

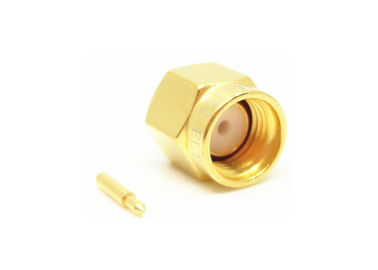

सोने की चादर वाला पुरुष प्लग SMA आरएफ कनेक्टर एंटीना माइक्रोवेव RG405 के लिए टिकाऊ:

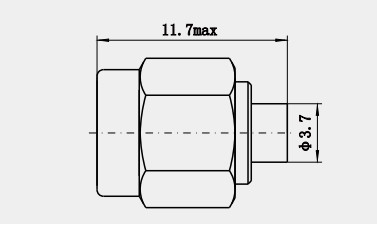

विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~18GHz | |
| नामित वोल्टेज | 335VRMS* | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1000VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | केंद्र कंडक्टर | ≤3.0mΩ |
| बाहरी कंडक्टर | ≤2.0mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक विशेषताएं: | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | बेरिलियम कांस्य | सोने से सजी | |
| लचीला संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल/हाउसिंग | पीतल | सोने से सजी | |
| शेल/हाउसिंग | स्टेनलेस स्टील | निष्क्रिय | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 साइकिल | ||
| मोर्टार | 0.79~1.13N.m | ||
| *अन्य सामग्री और खत्म कोटिंग अनुकूलित किया जा सकता है | |||
उत्पाद सूचीः
| आरएफ केबल के इकट्ठे |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| आरएफ एडाप्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर |
| मिलीमीटर वेव कनेक्टर्स ((2.4mm, 2.92mm) |
आवेदनः
1परीक्षण और माप उपकरण:
इलेक्ट्रॉनिक परीक्षण और माप उपकरण में, एसएमए कनेक्टर का उपयोग सिग्नल जनरेटर, स्पेक्ट्रम विश्लेषक और अन्य माप यंत्रों को जोड़ने के लिए किया जाता है।उनकी उच्च सटीकता और कम हानि विशेषताएं उन्हें परीक्षण उपकरण के लिए आदर्श बनाती हैं.
2औद्योगिक स्वचालन:
औद्योगिक स्वचालन नियंत्रण प्रणालियों में, एसएमए कनेक्टर्स का उपयोग विभिन्न प्रकार के सेंसर और नियंत्रकों को जोड़ने के लिए किया जाता है ताकि सटीक और वास्तविक समय डेटा संचरण सुनिश्चित किया जा सके।
3वैज्ञानिक अनुसंधान:
वैज्ञानिक अनुसंधान में, विशेष रूप से भौतिकी प्रयोगों और खगोलीय अवलोकन उपकरणों में,एसएमए कनेक्टर का उपयोग उच्च आवृत्ति सिग्नल स्रोतों और प्राप्त करने वाले उपकरणों को उच्च निष्ठा सिग्नल संचरण प्रदान करने के लिए जोड़ने के लिए किया जाता है.
नोटः
हमारे पास 10,000 से अधिक प्रकार केकनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
