उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमए आरए प्लग | चढ़ाना: | पीतल और स्टेनलेस स्टील |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | प्रमाणपत्र: | आईएसओ-9001-2015 |
| स्थायित्व: | 500 चक्र | शरीर: | समकोण |
| प्रकार: | केबल कनेक्टर | केबल का प्रकार: | 3#अर्ध-कठोर/अर्ध-लचीला |
| प्रमुखता देना: | 7 16 दीन आरएफ कनेक्टर,दीन कोक्स कनेक्टर |
||

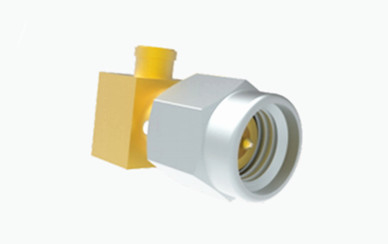

3# अर्ध-कठोर/अर्ध लचीला केबल के लिए SMA पुरुष दाएं कोण आरएफ कनेक्टर
एसएमए आरएफ समाक्षीय कनेक्टर एक अत्यधिक कॉम्पैक्ट और उच्च आवृत्ति सक्षम कनेक्टर है जो एमआईएल-सी-39012 मानक का पालन करता है। यह अपने कई लाभों के लिए मान्यता प्राप्त है,जिसमें एक छोटा फॉर्म फैक्टर शामिल है, व्यापक बैंडविड्थ क्षमताओं, उत्कृष्ट यांत्रिक और विद्युत प्रदर्शन, और उच्च स्तर की विश्वसनीयता।माइक्रोवेव संचार और माइक्रोवेव माप उपकरण जैसे क्षेत्रों में इसके व्यापक उपयोग के कारणहमारी कंपनी ने इन उच्च प्रदर्शन कनेक्टरों की एक लाइन विकसित की है जो 20GHz तक की आवृत्तियों पर काम करने में सक्षम हैं।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~18GHz | |
| नामित वोल्टेज | 335VRMS* | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1000VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | केंद्र कंडक्टर | ≤3.0mΩ |
| बाहरी कंडक्टर | ≤2.0mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक विशेषताएं: | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | बेरिलियम कांस्य | सोने से सजी | |
| लचीला संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल/हाउसिंग | पीतल | सोने से सजी | |
| शेल/हाउसिंग | स्टेनलेस स्टील | निष्क्रिय | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 साइकिल | ||
| मोर्टार | 0.79~1.13N.m | ||
| *अन्य सामग्री और खत्म कोटिंग अनुकूलित किया जा सकता है | |||

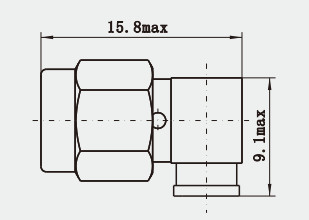

का विस्तृत चित्र3# अर्ध-कठोर/अर्ध लचीला केबल के लिए SMA पुरुष दाएं कोण आरएफ कनेक्टर
उत्पाद की विशेषताएं:
1. लगाव/छुटना तंत्र: एसएमए कनेक्टर आम तौर पर एक घुमावदार युग्मन तंत्र का उपयोग करते हैं,जो एक अत्यधिक विश्वसनीय कनेक्शन प्रदान करता है लेकिन इसका मतलब यह भी है कि वे कनेक्टर के त्वरित-कनेक्ट/डिस्कनेक्ट प्रकार नहीं हैं.
2अनुप्रयोगः माइक्रोवेव संचार, रडार प्रणाली, परीक्षण उपकरण, उपग्रह संचार, सटीक माप उपकरण और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
3सामग्रीः स्थायित्व और दीर्घकालिक प्रदर्शन सुनिश्चित करने के लिए आम तौर पर स्टेनलेस स्टील या अन्य संक्षारण प्रतिरोधी धातुओं से बना होता है।
4लिंग प्रकार: एसएमए कनेक्टर पुरुष (रिसेप्टेकल) और महिला (प्लग) प्रकारों में आते हैं, जिन्हें कनेक्शन स्थापित करने के लिए जोड़ने की आवश्यकता होती है।
आवेदनः
1प्रयोग और अनुसंधान: वैज्ञानिक अनुसंधान और प्रोटोटाइप विकास में, आरएफ सर्किट और माइक्रोवेव आवृत्तियों पर प्रयोगात्मक सेटअप के निर्माण के लिए अक्सर एसएमए कनेक्टरों का चयन किया जाता है।
2वायरलेस संचार: सेल्युलर बेस स्टेशनों, वायरलेस नेटवर्क और अन्य वायरलेस संचार प्रणालियों में, एसएमए कनेक्टर का उपयोग विभिन्न आरएफ कनेक्शन आवश्यकताओं के लिए किया जाता है।
3सटीक उपकरण: उच्च सटीकता और स्थिरता की आवश्यकता वाले अनुप्रयोगों में, जैसे कि कुछ माप और परीक्षण परिदृश्य,एसएमए कनेक्टर समाक्षीय केबलों को जोड़ने के लिए पसंदीदा विकल्प हैं.
4चिकित्सा निदान उपकरण: कुछ चिकित्सा उपकरण जो इमेजिंग या चिकित्सा के लिए माइक्रोवेव आवृत्तियों का उपयोग करते हैं, वे एसएमए कनेक्टर का भी उपयोग कर सकते हैं।
नोटः
हमारे पास 10,000 से अधिक प्रकार केएसएमपी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
