उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कीवर्ड: | बल्कहेड आरएफ कनेक्टर | प्रकार: | मिलीमीटर वेव कनेक्टर |
|---|---|---|---|
| चढ़ाना: | सोना चढ़ाया हुआ | आवेदन: | आरएफ |
| इन्सुलेटर: | पीटीएफई | सामग्री: | पीतल |
| लिंग: | महिला | उपस्थिति: | 50ओम |
| प्रमुखता देना: | K2.92 महिला बुलचेड आरएफ कनेक्टर,50Ohm Impendence RF Connector |
||

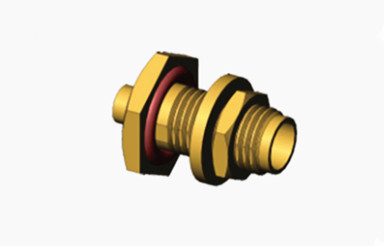

K2.92 2# अर्ध-कठोर/लचीला केबल के लिए महिला बुलचेड आरएफ पीतल समाक्षीय कनेक्टर
अक्सर "K प्रकार" के रूप में जाना जाता है, 2.92 कनेक्टर मिलीमीटर तरंग प्रौद्योगिकी का अभिन्न अंग हैं, जो 40 GHz तक की आवृत्तियों को समायोजित करने में सक्षम हैं।ये एडाप्टर न केवल SMA और 3 के साथ विनिमेयता की अनुमति देते हैं.5 मिमी श्रृंखला के समकक्ष हैं लेकिन एक वायु डाइलेक्ट्रिक प्रणाली का भी उपयोग करते हैं। वे अपने कॉम्पैक्ट डिजाइन, कम वजन, उच्च आवृत्तियों पर बेहतर प्रदर्शन और विश्वसनीय कनेक्टिविटी सुनिश्चित करने के कारण बाहर खड़े हैं।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | डीसी - 40GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
विशेषताएं:
1संगतता और विनिमेयता
अच्छी संगतता: के-प्रकार के कनेक्टर्स के डिजाइन में SMA और 3.5mm कनेक्टर्स के साथ संगतता पर ध्यान दिया गया है।विभिन्न प्रणालियों के बीच संक्रमण को आसान बनाने के लिए आंतरिक और बाहरी कंडक्टर आयामों को संरेखित करना.
विनिमेयता: यद्यपि K-प्रकार के कनेक्टर SMA और 3.5mm कनेक्टरों के साथ विनिमेय हैं, उपयोगकर्ताओं को विभिन्न प्रकार के कनेक्टरों को आपस में जोड़ते समय प्रदर्शन प्रभावों के बारे में पता होना चाहिए।
2सामग्री और शिल्प कौशल
पीतल का निर्माण: मुख्य रूप से पीतल से बने, K2.92 पीतल जलरोधक आरएफ समाक्षीय कनेक्टर सामग्री के उत्कृष्ट यांत्रिक गुणों और संक्षारण प्रतिरोध से लाभान्वित होते हैं,कठोर वातावरण में स्थिर संचालन सुनिश्चित करना.
सटीक विनिर्माण: के प्रकार के कनेक्टर्स की सटीक विनिर्माण प्रक्रिया विश्वसनीय कनेक्शन और दीर्घकालिक स्थिरता की गारंटी देती है,विशेष रूप से उच्च आवृत्ति संकेत संचरण और मांग की स्थिति में.
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टर
|
भाग संख्या
|
विवरण
|
|
K-KFD38
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD76G
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD8
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD9G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
1.
2.
3.
4.
आवेदनः
1उपग्रह संचार
उच्च प्रदर्शन कनेक्टिविटीः उपग्रह संचार के क्षेत्र में, K2.92 कनेक्टर बिना किसी हानि के ग्राउंड उपकरण से उपग्रहों तक संकेतों के प्रसारण में महत्वपूर्ण भूमिका निभाते हैं।उनके उत्कृष्ट विद्युत प्रदर्शन के कारण उच्च निष्ठा संकेत संचरण सुनिश्चित करना.
चरम वातावरण का सामना करनाः चरम वायुमंडलीय परिस्थितियों में काम करने वाले उपग्रह उपकरणों के लिए, के 2 की सामग्री और डिजाइन।92 कनेक्टर्स विकिरण और चरम तापमान परिवर्तन की स्थिति में स्थिर प्रदर्शन सुनिश्चित करते हैं.
2परीक्षण और माप उपकरण
सटीक माप: उच्च आवृत्ति वाले सर्किट और घटकों के परीक्षण में, K2.92 कनेक्टर्स मापने वाले उपकरण और परीक्षण किए जा रहे उपकरण के बीच संकेत की अखंडता सुनिश्चित करते हैं।परीक्षणों की सटीकता बढ़ाना.
मजबूत संगतता: K2.92 कनेक्टर्स का डिज़ाइन SMA और 3.5mm श्रृंखला कनेक्टर्स के साथ संगत है,विभिन्न परीक्षण उपकरणों के साथ उपयोग की अनुमति देता है और परीक्षण और माप के क्षेत्र में उनके अनुप्रयोगों की सीमा का काफी विस्तार करता है.
