उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Material: | Stainless steel | Gender: | Female |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | 4 Holes Flange Panel Connector |
| Item: | Millimeter Wave Connector | Plating: | Passivated |
| Application: | RF | Insulator: | PTFE |
| प्रमुखता देना: | लचीला केबल आरएफ कनेक्टर,K2.92 मिमी महिला आरएफ कनेक्टर,स्टेनलेस स्टील आरएफ कनेक्टर |
||

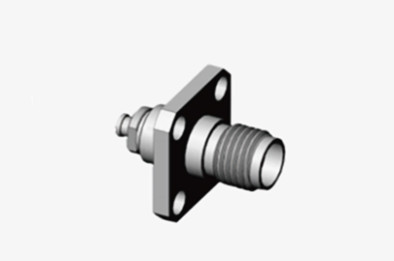

K2.92 मिमी महिला आरएफ कनेक्टर स्टेनलेस स्टील 1# सेमी-कठोर/लचीला केबल के लिए समाक्षीय
के प्रकार, जिसे 2.92 मिमी कनेक्टर के रूप में भी जाना जाता है, एक प्रचलित मिलीमीटर तरंग कनेक्टर है। यह 40 गीगाहर्ट्ज तक की आवृत्तियों पर काम कर सकता है। एक वायु इंटरफ़ेस की विशेषता है,यह SMA श्रृंखला और 3 के साथ विनिमेय है.5mm कनेक्टर. यह कनेक्टर एक छोटे आकार, हल्के डिजाइन, उच्च परिचालन आवृत्ति, और विश्वसनीय कनेक्शन का दावा करता है.

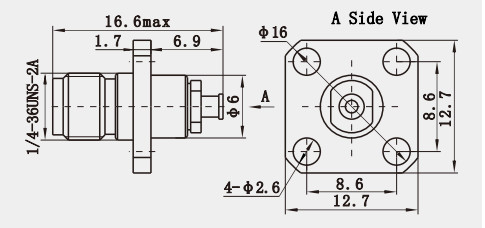

रूपरेखा चित्रण: (मिमी)
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | DC - 40 GHz |
| वोल्टेज रेटिंग | 250 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 750 वीआरएमएस (अधिकतम समुद्र तल) |
| वोल्टेज स्थिर तरंग अनुपात वीएसडब्ल्यूआर |
≤ 1.05 + 0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 3.0 mΩ |
| बाहरी कंडक्टर ≤ 2.0 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास | पीतल, सोना चढ़ाना स्टेनलेस स्टील, निष्क्रिय |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
विशेषताएं:
1विनिमेयता और संगतता:
डिजाइन में SMA और 3.5mm कनेक्टरों के साथ संगतता पर विचार किया गया है, जिससे विभिन्न प्रणालियों और उपकरणों के बीच परस्पर संबंध और प्रतिस्थापन प्राप्त करना आसान हो जाता है।
कनेक्टर का डिज़ाइन बिना संक्रमण के SMA और 3.5mm कनेक्टर के साथ इंटरकनेक्शन की अनुमति देता है, लेकिन संभावित प्रदर्शन परिवर्तनों और अनुकूलन क्षमता के मुद्दों से अवगत होना महत्वपूर्ण है।
2स्थायित्व और विश्वसनीयता:
K2.92 कनेक्टर 750V तक के परीक्षण वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, उच्च वोल्टेज वातावरण में विश्वसनीयता सुनिश्चित करता है।
कनेक्टर की स्थायित्व 1000 चक्र तक पहुंच जाती है, जिससे दीर्घकालिक विश्वसनीयता और स्थिरता की गारंटी मिलती है।
आवेदनः
1स्वास्थ्य सेवा और वैज्ञानिक अनुसंधान में अनुप्रयोग:
चिकित्सा इमेजिंग प्रौद्योगिकियों में, जैसे कि माइक्रोवेव रेडियोथेरेपी और मिलीमीटर तरंग इमेजिंग, K2.92 कनेक्टर उपकरणों और नियंत्रण प्रणालियों के बीच सटीक संकेत हस्तांतरण सुनिश्चित करता है।
अनुसंधान संस्थान उच्च आवृत्ति संचार या सामग्री गुण विश्लेषण के दौरान उच्च संकेत अखंडता बनाए रखने के लिए K2.92 कनेक्टर्स पर भरोसा करते हैं।
2औद्योगिक और स्वचालन अनुप्रयोग:
उच्च गति वाले औद्योगिक स्वचालन और रोबोटिक्स में, नियंत्रण इकाइयों और एक्ट्यूएटरों के बीच महत्वपूर्ण मात्रा में डेटा को तेजी से और सटीक रूप से प्रेषित करने की आवश्यकता होती है।92 कनेक्टर इन प्रणालियों में कुशल डेटा प्रवाह सुनिश्चित करते हैं.
IoT उपकरणों और स्मार्ट सेंसर का उपयोग उद्योग में तेजी से किया जा रहा है। इन उपकरणों को अक्सर निरंतर और स्थिर डेटा संचार बनाए रखने के लिए छोटे, उच्च-प्रदर्शन कनेक्टरों की आवश्यकता होती है, और K2.92 कनेक्टर इन जरूरतों को पूरा करता है.
अन्य 2.92 मिमी पुरुष महिला आरएफ कनेक्टर
|
भाग संख्या
|
विवरण
|
|
K-KFD29
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD87G
|
स्टेनलेस स्टील 2.92mm प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-KFD42
|
2.92 मिमी प्रकार K महिला आरएफ समाक्षीय कनेक्टर
|
|
K-JFD61G |
स्टेनलेस स्टील 2.92mm प्रकार K पुरुष आरएफ समाक्षीय कनेक्टर
|
