उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | 2.4 मिमी आरएफ समाक्षीय कनेक्टर | चढ़ाना: | सोने से मढ़वाया/पासिवेशन |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | प्रमाणपत्र: | आईएसओ-9001-2015 |
| प्रकार: | नर | वीएसडब्ल्यूआर: | ≤1.05+0.005f |
| सामग्री: | पीतल / स्टेनलेस स्टील | आवृति सीमा: | डीसी ~ 50GHz |
| प्रमुखता देना: | 2.4 मिलीमीटर आरएफ पुरुष प्लग कनेक्टर,आरएफ स्टेनलेस स्टील पुरुष प्लग कनेक्टर |
||

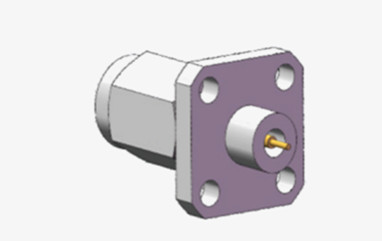

2.4 मिलिनिटर वेव सीरीज आरएफ स्टेनलेस स्टील माइक्रोस्ट्रिप के साथ पुरुष प्लग कनेक्टर
2.4mm कनेक्टर उन्नत मिलीमीटर तरंग (MMW) कनेक्टरों के उदाहरण हैं जो 50 GHz तक प्रभावी ढंग से काम करते हैं। ये कनेक्टर एक हवा इंटरफ़ेस का उपयोग करते हैं जो एक थ्रेडेड संलग्नक से जुड़ा होता है,अपने सुव्यवस्थित आयामों के लिए जाना जाता है, न्यूनतम वजन, उच्च परिचालन आवृत्ति, और विश्वसनीय लिंकिंग। ऐसी विशेषताएं उन्हें उच्च आवृत्ति माइक्रोवेव आकलन और मिलीमीटर तरंग उपयोग में महत्वपूर्ण बनाती हैं।
मानक आरएफ और माइक्रोवेव संदर्भों में, सटीक इंजीनियरिंग 50 ओम समाक्षीय 2.4 मिमी कनेक्टर्स की एक लगातार तैनाती है। ये कनेक्टर्स, अपने असाधारण प्रदर्शन के लिए मनाया,परीक्षण और माप सेटिंग्स के एक असंख्य में अभिन्न हैं, सेलुलर संचार से लेकर उपग्रह लिंक तक, उपकरणों और केबलिंग के बीच सटीक संगतता की गारंटी देता है।इन कनेक्टरों पुनरावर्ती उपयोग का सामना करने के लिए बनाया गया हैइनकी रचना एक वायु विद्युतरोधक प्रणाली के साथ की गई है और इन्हें कम हानि वाले प्लास्टिक से बने एक केंद्र कंडक्टर समर्थन द्वारा पूरक किया गया है, जो उनकी समग्र दक्षता और कार्यक्षमता को बढ़ाता है।

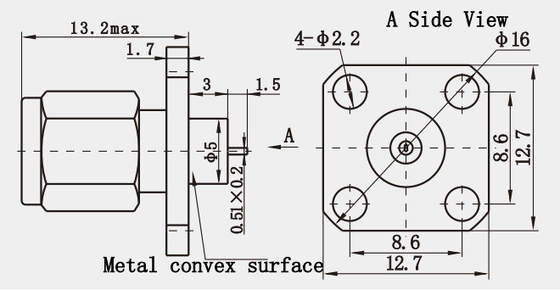

रूपरेखा चित्रः(मिमी)
विनिर्देश:
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
DC ₹50GHz
|
|||
|
नामित वोल्टेज
|
170VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥5000MΩ
|
|||
|
संपर्क प्रतिरोध |
बाहरी कंडक्टर
|
≤2mΩ
|
||
|
केंद्र कंडक्टर
|
≤3mΩ
|
|||
|
वीएसएमआर
|
≤1.05+0.005f
|
|||
इंटरफ़ेस आयाम:
विशेषताएं:
1स्थायित्व:
स्टेनलेस स्टील से बना शरीर सामग्री और बेरिलियम कॉपर संपर्क पिन से बने कनेक्टर स्थायित्व और दीर्घकालिक प्रदर्शन स्थिरता सुनिश्चित करते हैं।स्टेनलेस स्टील भी उत्कृष्ट जंग प्रतिरोध प्रदान करता है, जिससे यह कठोर वातावरण में उपयोग के लिए उपयुक्त है।
2अनुप्रयोगों की विस्तृत श्रृंखलाः
इस प्रकार का कनेक्टर कई क्षेत्रों में लागू होता है, जिसमें एंटेना, ऑडियो, टेलीविजन और रेडियो शामिल हैं,इसके उच्च प्रदर्शन और विश्वसनीयता के कारण इन क्षेत्रों की सख्त आरएफ कनेक्शन आवश्यकताओं को पूरा.
लाभः
| सामान्य उत्पाद | कुलीन उत्पाद | |
| आवृत्ति सीमा | डीसी~40GHz | डीसी ~ 65GHz |
| वीएसडब्ल्यूआर | ≤1.35 | ≤1.3 |
| स्थायित्व | 300 चक्र | >500 चक्र |
आवेदनः
1रेडियो अनुप्रयोग
शौकिया और व्यावसायिक रेडियो उपकरणः शौकिया रेडियो संचार और नागरिक बैंड (सीबी) रेडियो में, 2.4 मिमी कनेक्टर्स का उपयोग विभिन्न रेडियो उपकरणों को जोड़ने के लिए उनके स्थिर प्रदर्शन और यांत्रिक संगतता के लिए किया जाता हैवे अपने पेंच-फिक्स्ड युग्मन तंत्र के माध्यम से विश्वसनीय सिग्नल ट्रांसमिशन और बढ़ी हुई कनेक्शन सुरक्षा प्रदान करते हैं।
समुद्री वीएचएफ अनुप्रयोगः समुद्री संचार में, विशेष रूप से बहुत उच्च आवृत्ति (वीएचएफ) रेडियो उपकरणों पर, 2.4 मिमी कनेक्टर को उनके संक्षारण प्रतिरोध और उच्च स्थायित्व के लिए पसंद किया जाता है।वे समुद्री वातावरण में दीर्घकालिक विश्वसनीय प्रदर्शन बनाए रखते हैं, समुद्री जल और आर्द्रता से क्षति से बचने के लिए।
2मिलीमीटर तरंग उपकरण और प्रणाली अनुप्रयोग
उच्च परिशुद्धता परीक्षण उपकरण: 2.4 मिमी के कनेक्टर प्रयोगशालाओं और उत्पादन लाइनों में उच्च परिशुद्धता परीक्षण उपकरणों में एक महत्वपूर्ण भूमिका निभाते हैं। उदाहरण के लिए, नेटवर्क विश्लेषकों और संकेत जनरेटर में,ये कनेक्टर सटीक संकेत संचरण और कनेक्शन स्थिरता सुनिश्चित करते हैं, परीक्षण परिणामों की सटीकता की गारंटी देता है।
हमारे मुख्य उत्पाद:
| आरएफ एडाप्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
| आरएफ केबल के इकट्ठे |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
नोटः
हमारे पास 10,000 से अधिक प्रकार केकनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
