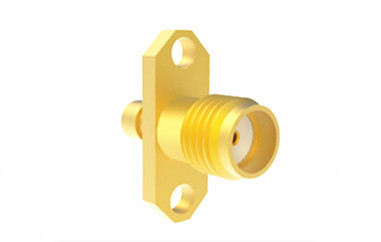

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमए आरएफ कनेक्टर | चढ़ाना: | सोना |
|---|---|---|---|
| वीएसडब्ल्यूआर: | ≤1.3 | माउंटिंग प्रकार: | निकला हुआ किनारा माउंट |
| कार्यरत वोल्टेज: | समुद्र तल पर 335V आर.एम.एस | आवृति सीमा: | डीसी से 18GHz |
| शरीर: | पीतल | लिंग: | जैक/महिला |
| प्रमुखता देना: | पीतल SMA आरएफ कनेक्टर,महिला SMA आरएफ कनेक्टर,फ्लैंज माउंट SMA आरएफ कनेक्टर |
||
एसएमए आरएफ समाक्षीय कनेक्टर एक कॉम्पैक्ट, उच्च आवृत्ति समाक्षीय कनेक्टर है जिसे एमआईएल-सी-39012 के अनुपालन में डिज़ाइन किया गया है। इसमें इसके छोटे आकार, व्यापक बैंडविड्थ,असाधारण यांत्रिक और विद्युत प्रदर्शन, और उच्च विश्वसनीयता। इस प्रकार यह सबसे व्यापक रूप से इस्तेमाल किया आरएफ समाक्षीय कनेक्टर बन गया है। यह व्यापक रूप से माइक्रोवेव संचार और माइक्रोवेव माप उपकरण में नियोजित है,अन्य क्षेत्रों के बीचहमारी कंपनी द्वारा निर्मित उच्च-प्रदर्शन कनेक्टरों की श्रृंखला 20 गीगाहर्ट्ज़ तक की आवृत्तियों पर काम करने में सक्षम है।
एसएमए आरएफ कनेक्टर्स का विनिर्देश:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| के अनुसार इंटरफ़ेस | आईईसी 60169-15 |
| प्रतिबाधा | 50Ω |
| आवृत्ति सीमा | डीसी से 18GHz तक |
| सम्मिलन हानि | ≤0.30dB |
| वीएसडब्ल्यूआर | ≤1.2 ((DC-6GHz) |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ |
| संपर्क केंद्र प्रतिरोध | ≤3mΩ |
| बाहरी संपर्क प्रतिरोध | ≤2mΩ |
| संभोग चक्र | ≥500 |
| तापमान सीमा | -65-+165°C |

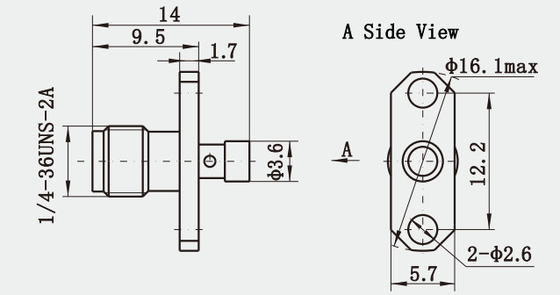

रूपरेखापीतल SMA महिला फ्लैंज माउंट आरएफ कनेक्टर के लिए CXN3506/MF108A केबल:
सामग्री और यांत्रिक विशेषताएंः
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल सोना चढ़ाना |
| स्त्री | Sn-P कांस्य स्वर्ण चढ़ाना | |
| लोचदार संपर्क | बेरिलियम कांस्य निकेल लेपित | |
| शेल और अन्य धातु भागों | पीतल निकेल लेपित | |
| स्टेनलेस निष्क्रियता | ||
| स्क्रिमिंग स्लीव | पीतल निकेल लेपित | |
| कनेक्शन का तंग करने वाला टोक़ | 0.79-1.13 एन.एम. | |
| स्थायित्व | 500 चक्र | |
| सीलिंग रिंग | सिलिकॉन रबड़ | |
| इन्सुलेटर | पीटीएफई | |
प्रमुख विशेषताएं:
1. छोटा आकार: जैसा कि नाम से पता चलता है, "उप-छोटा" संकेत देता है कि एसएमए कनेक्टर कई अन्य प्रकार के समाक्षीय कनेक्टरों की तुलना में छोटा है,इसे उन अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां स्थान प्रीमियम पर है.
2उच्च आवृत्ति क्षमताः एसएमए कनेक्टर को उच्च आवृत्तियों को संभालने के लिए डिज़ाइन किया गया है, आमतौर पर 18 गीगाहर्ट्ज तक, हालांकि कुछ संस्करण 26.5 गीगाहर्ट्ज तक जा सकते हैं,इसे माइक्रोवेव अनुप्रयोगों के लिए उपयुक्त बनाना.
3व्यापक बैंडविड्थ: उच्च आवृत्ति क्षमताओं के साथ, एसएमए कनेक्टर प्रदर्शन में महत्वपूर्ण गिरावट के बिना आवृत्तियों की एक विस्तृत श्रृंखला पर संकेत प्रसारित कर सकते हैं।
अनुप्रयोग:
1व्यापक अनुप्रयोग रेंजः अपने आकार, बैंडविड्थ और विश्वसनीयता के कारण, एसएमए कनेक्टर का उपयोग दूरसंचार, परीक्षण उपकरण, सैन्य प्रणालियों,और वैज्ञानिक उपकरण.
2मानकीकृत इंटरफेसः MIL-C-39012 मानक के अनुसार,एसएमए कनेक्टरों में एक सुसंगत इंटरफ़ेस होता है जो अन्य घटकों और उपकरणों के साथ संगतता सुनिश्चित करता है जो एक ही विनिर्देश का पालन करते हैं.
3. विविधताएं और अनुकूलन: विभिन्न समापन विकल्पों (जैसे एसएमए-जे), सही कोण एडेप्टर और निम्न प्रोफ़ाइल मॉडल सहित एसएमए कनेक्टर के कई भिन्नताएं उपलब्ध हैं,विभिन्न डिजाइन आवश्यकताओं के लिए लचीलापन प्रदान करना.
उत्पाद सूचीः
| आरएफ एडाप्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टरमिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
| आरएफ केबल के इकट्ठे |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
संबंधित उत्पाद:
1) हेर्मेटिकली सील महिला एसएमए आरएफ कनेक्टर
| मॉडल नं. | नोट |
| SMA(M) -KFD | हेर्मेटिक |
2) महिला Bulkheaf सही कोण Solder माउंट SMA कनेक्टर
| मॉडल नं. | L | नोट |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
नोटः
हमारे पास 10,000 से अधिक प्रकार केSMA कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
