उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आवृति सीमा: | डीसी ~ 30GHz | प्रतिबाधा: | 50Ω |
|---|---|---|---|
| स्थायित्व: | 500 चक्र | सामग्री: | स्टेनलेस स्टील |
| आवेदन: | ऑडियो/वीडियो/माइक्रोवेव | वीएसडब्ल्यूआर: | ≤1.3 |
| इन्सुलेशन प्रतिरोध: | ≥2000MΩ | इन्सुलेट माध्यम: | पीटीएफई |
| प्रमुखता देना: | MF108A केबल आरएफ प्लग,SSMA पुरुष स्टेनलेस स्टील आरएफ प्लग |
||
एसएसएमए श्रृंखला आरएफ समाक्षीय कनेक्टर एसएमए कनेक्टर के लघु संस्करण हैं, जो उनके कॉम्पैक्ट आकार, व्यापक आवृत्ति बैंडविड्थ और उच्च विश्वसनीयता की विशेषता है।इनका व्यापक रूप से विभिन्न क्षेत्रों जैसे विमानन में उपयोग किया जाता है।, एयरोस्पेस और माइक्रोवेव संचार।
विशेषताएं:
1लघु आकारः एसएसएमए कनेक्टर अपने एसएमए समकक्षों की तुलना में छोटे होते हैं, जिससे वे उन अनुप्रयोगों के लिए उपयुक्त होते हैं जहां स्थान प्रीमियम पर होता है।
2ब्रॉड फ्रीक्वेंसी बैंडविड्थ: एसएसएमए कनेक्टरों को फ्रीक्वेंसी की एक विस्तृत श्रृंखला पर काम करने के लिए डिज़ाइन किया गया है, आमतौर पर 18 गीगाहर्ट्ज या उससे भी अधिक का समर्थन करते हैं।
3उच्च विश्वसनीयताः इन कनेक्टरों को उच्च तापमान और कंपन सहित मांग वाले वातावरण में स्थिर कनेक्शन बनाए रखने के लिए इंजीनियर किया गया है।
4कम प्रतिबिंब हानिः एसएसएमए कनेक्टरों का डिजाइन संकेत प्रतिबिंब को कम करने, नुकसान को कम करने और बेहतर प्रदर्शन प्रदान करने में मदद करता है।
एसएसएमए आरएफ कनेक्टर्स का विनिर्देश:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| इलेक्ट्रॉनिक और भौतिक विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी ~ 30GHz | |
| नामित वोल्टेज | 250 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 750 वीआरएमएस (समुद्र के अधिकतम स्तर) | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |
| केंद्र कंडक्टर | पुरुष | बीरस सोना चढ़ाना |
| स्त्री | बेरीलियम तांबा सोना चढ़ाना | |
| शेल और अन्य धातु भागों | बीरस सोना चढ़ाना | |
| स्टेनलेस स्टील निष्क्रिय | ||
| केबल शीट | पीतल निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | |
| मुहर की अंगूठी | सिलिकॉन रबड़ | |
| संभोग टोक़ | 0.5 -0.7 एन.एम. | |
आवेदनः
1वायरलेस संचारः माइक्रोवेव लिंक, बिंदु-से-बिंदु संचार और सेलुलर बेस स्टेशन एंटेना सिस्टम में, आरएफ (रेडियो आवृत्ति) घटकों को जोड़ने के लिए एसएसएमए कनेक्टर का उपयोग किया जाता है।
2एयरोस्पेस और एयरोनॉटिक्स:एसएसएमए कनेक्टर्स का उपयोग विभिन्न प्रकार की संचार और नेविगेशन प्रणालियों में एयरोस्पेस उद्योग के भीतर उनकी उच्च विश्वसनीयता और चरम परिस्थितियों का सामना करने की क्षमता के कारण किया जाता है.
3परीक्षण उपकरणः आरएफ परीक्षण और माप उपकरण में, एसएसएमए कनेक्टर का उपयोग परीक्षण उपकरणों को परीक्षण के तहत उपकरण (ईयूटी) या अन्य आरएफ घटकों से जोड़ने के लिए किया जा सकता है।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| SMA आरएफ कनेक्टर |
| SSMP आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| मिलीमीटर वेव कनेक्टर्स ((2.4mm, 2.92mm) |
| आरएफ केबल के इकट्ठे |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |

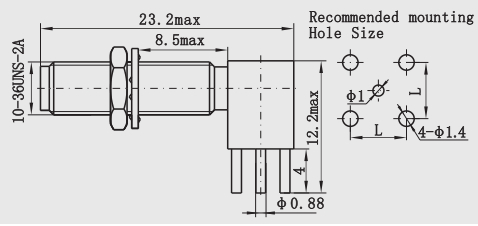

इंटरफ़ेस आयाम:
संबंधित उत्पाद
1. मिनी एसएमए माइक्रोस्ट्रिप श्रृंखला 2 छेद फ्लैंज कनेक्टर्स
2.केबल RG178 के लिए SMA महिला आरएफ कनेक्टर
2. मिनी एसएमए पीसीबी पैनल माउंट 4 छेद फ्लैंज कनेक्टर्स
नोटः
हमारे पास 10,000 से अधिक प्रकार केSMA कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
