उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पद: | एसएमए आरएफ कनेक्टर | चढ़ाना: | सोना चढ़ाया हुआ |
|---|---|---|---|
| कनेक्टर लिंग: | नर | प्रतिबाधा: | 50Ω |
| आवृत्ति: | डीसी ~ 18GHz | जीवनभर: | 500 चक्र |
| शरीर: | पीतल | वीएसडब्ल्यूआर: | ≤1.3 |
| प्रमुखता देना: | पुरुष SMA आरएफ कनेक्टर,पीतल SMA आरएफ कनेक्टर,स्वर्ण चढ़ाया SMA आरएफ कनेक्टर |
||

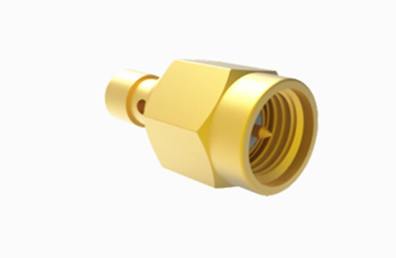

एसएमए आरएफ समाक्षीय कनेक्टर एक कॉम्पैक्ट, उच्च आवृत्ति समाक्षीय कनेक्टर है जिसे एमआईएल-सी-39012 के अनुपालन में डिज़ाइन किया गया है। इसमें इसके छोटे आकार सहित कई फायदे हैं,व्यापक आवृत्ति सीमा, असाधारण यांत्रिक और विद्युत विशेषताओं, और उच्च विश्वसनीयता। इस प्रकार के कनेक्टर रेडियो आवृत्ति समाक्षीय अनुप्रयोगों में सबसे अधिक उपयोग किया जाता है।इसका व्यापक रूप से विभिन्न क्षेत्रों जैसे माइक्रोवेव संचार और माइक्रोवेव माप उपकरण में उपयोग किया जाता है।इस श्रृंखला में हमारी कंपनी के उच्च प्रदर्शन कनेक्टर 20GHz तक की आवृत्तियों का समर्थन करने के लिए इंजीनियर हैं।
विनिर्देश:
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी ~ 28GHz | |
| नामित वोल्टेज | 250 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 675 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| इन्सुलेशन प्रतिरोध | ≥5000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤3mOhm |
| केंद्र कंडक्टर | ≤6 mOhm | |
| वीएसएमआर | ≤1.25 | |
| सम्मिलन हानि | ≤0.30dB | |
विशेषताः
1मानकीकरण और संगतताः एसएमए कनेक्टर मानक आकार और विद्युत विनिर्देशों का पालन करते हैं, जो आरएफ घटकों और उपकरणों की एक विस्तृत श्रृंखला के साथ संगतता सुनिश्चित करते हैं।
2पर्यावरणीय प्रतिरोधः एसएमए कनेक्टर के कुछ संस्करण कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए हैं, जो जलरोधक, धूलरोधक या संक्षारण प्रतिरोधी हैं।
3व्यापक अनुप्रयोग सीमाः अपनी प्रदर्शन विशेषताओं के कारण, एसएमए कनेक्टर का वायरलेस संचार, परीक्षण और माप क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
आवेदनः
एसएमए कनेक्टर आरएफ और माइक्रोवेव उद्योग में व्यापक रूप से इस्तेमाल किया एक समाक्षीय कनेक्टर है, इसकी कॉम्पैक्ट डिजाइन, व्यापक आवृत्ति रेंज, उत्कृष्ट यांत्रिक और विद्युत प्रदर्शन के लिए जाना जाता है,और उच्च विश्वसनीयताये विशेषताएं एसएमए कनेक्टर को विभिन्न क्षेत्रों में लागू करती हैं।
अन्य उत्पाद:
1.एसएमए 90 डिग्री फ्लैंज माउंट कनेक्टर
| मॉडल नं. | L | L1 | D | नोट |
| SMA-KWFD101 | 3 | 3 | 1.3 | |
| SMA-KWFD101G | 3 | 3 | 1.3 | एसएस आवास |
| SMA-KWFD115 | 4 | 2 | 0.6 | |
| SMA-KWFD131 | 15 | 3 | 1.3 | |
| SMA-KWFD147 | 4 | 4 | 1.3 | |
| SMA-KWFD169 | 3 | 0.6 | 0.4 | |
| SMA-KWFD234 | 3 | 3 | 1 |
2.50 ओम पीतल महिला जैक फ्लैंज माउंट SMA आरएफ कनेक्टर
| मॉडल नं. | L | L1 | L2 | D | डी1 | डी2 | नोट |
| SMA-KFD217A | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| SMA-KFD746 | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| SMA-KFD1197 | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| SMA-KFD1304 | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| SMA-KFD1401 | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
उत्पाद सूचीः
| आरएफ एडाप्टर |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| आरएफ केबल के इकट्ठे |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| मिलीमीटर वेव कनेक्टर्स ((2.4mm, 2.92mm) |
नोटः
हमारे पास 10,000 से अधिक प्रकार केSMA कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
